Подставка под циркулярную пилу своими руками

Стол для дисковой пилы своими руками. чертежи, фото, советы

Материалы

При сборке стола для распила из ДСП своими руками следует соблюдать оптимальный баланс между функциональностью, безопасностью, затратами времени и средств. Добиться этого можно, подобрав детали и материалы с нужными параметрами. Уменьшить затраты получается, задействовав старые детали других конструкций — мебели, каркасов деревянных домов и хозпостроек.

Столешница

Главные требования к пильному столу — устойчивость к сильной нагрузке, ударам и вибрации. Столешница должна быть достаточно гладкой для перемещения, не прогибаться под весом от 50 кг. Подходящими вариантами могут стать:

Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.

7efef2b5d2418cb036b14d0d0e5a87a0Металл
5cafb3deb8acb720dcf543040602c9baЛДСП
32bb4715a365314b0e7187341f3c3512Текстолит

Станина

В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба. Преимущества дерева — невысокая стоимость, простой монтаж с помощью саморезов. Недостатки — меньшие прочность и срок службы, высокая вероятность возгорания.

Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.

Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации. Причины выбора металлической станины — максимальная прочность, надежность, простой уход. Минусы — высокая стоимость, необходимость использования сварочного аппарата.

565ee14f386b461ae25f55ecc8d2a5a9 dd8eea826e8310d4991284090b19bb1f d39eabcc6a3a2b2fe213eea2be3d1b39 a4ac215110aa01dcc4a35276fba12073 3e526e75896ce12693bd59604be53652 104f34f084bdd54c4bd3862592b847e4 b8af48c362b7468532f32a26ec6c9891 f2099f85d1e0d1846f47cd5303d43e3f adc15bb91e1db200dffaff304e2e040c

9efb7820c49f8cb7ee1f3afc39868b70Металл
e15f9ac531e9110bfb3c7c1c07ead7aaДеревянные брусья
fd29075a409aa0292fe29e97ceec585cФанера
ЛДСП

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Советы

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

3 Правильный выбор циркулярной пилы и необходимые материалы

Для основания используют фанеру или ДСП толщиной 2 см и более. С такими размерами надежно фиксируется дисковая пила с немалым весом. Материал лучше брать ламинированный – поверхность обеспечит хорошее скольжение заготовки. Без такого покрытия она будет цепляться, а заглаживание, шлифование столешницы требует определенных усилий, со временем опять появляются изъяны.

d5966d8b316fbccdf9ad8b9cfa4051b6 af276c1be8e1f23d0124fd61ab06dc67 86256635ce5caffac8ee6cd2985fb3d3 bfe87bda13f15cacc376ab3b0904a08d f26ed8c87cdc5051689336d961cce983 27e9fb29d741239a27978455ccb09419 7c5633b39521ee58f4804913c135e872 9ec7b4a599e3b3624dc3221720a63308 44a8e0ea8ab221bef658fe9707e0abb1

Понадобится также приобрести:

В работе понадобится использование инструментов: дрели, шуруповерта, лобзика, фрезерной машины или рубанка. Помощь окажут струбцины, наждачка, рулетка.

585d5fb3b3f82f6ae62730d2fd22d73f

Основной элемент самодельной конструкции – циркулярная пила. Когда ее приобретение в планах, с учетом, что предстоит использование со столом, ориентируются на следующие характеристики:

Важное условие – обеспечить безопасное управление оборудованием. Штатная кнопка для этой цели плохо подходит

Требуется выносной переключатель, который устанавливают на боковой панели.

Выбор габаритов

Выбирать размеры распиловочного стола стоит в зависимости от квадратуры мастерской. Небольшая площадь помещения позволяет использовать столешницу 50 х 50 см. Делать распиловочный стол меньше не имеет смысла — пользоваться им будет затруднительно при обработке длинных заготовок. Универсальный размер, обеспечивающий удобное пиление ЛДСП, — 80 х 80 см.

0d4109049a52adab214116a80f69b670 90cd1588a069703ecdcbda27b1b78d6c 5413c6f55ce93d327807c75fc8102ef1 20b1facb546ac071fa3be884b8c2dafe 41b3ad63da8c7708d8b77973ebd56dc8 a39ca1d42f569b585591751ca3fb090a df72c264e26e7c073b3282c345f1332a 8bae7bf1bc5b3b9ed598f586ffcbc0c0

Для соблюдения требований безопасности пилу рекомендуется размещать посередине столешницы на расстоянии не менее 25 см от края — именно этот показатель и приводит к минимальной ширине в 500 мм. Расположение распиловочного диска также зависит от того, как именно его будут использовать. Всего существует три разновидности конструкции:

Глубина и расположение установки диска зависят от обрабатываемых на станке заготовок. Для досок и фанеры он должен выступать над столешницей на 50–80 мм, для бревен — на 110–125 мм. Высота верхней части каркаса из листов фанеры или ЛДСП может быть в пределах 35–40 см. Если делать станину только из бруса, этот параметр зависит от сечения. Оставшуюся часть конструкции представляют деревянные ножки, размер которых мастера обычно выбирают под свой рост. Общая высота распиловочного стола составляет около 1,0–1,1 м, но может уменьшаться до 900 мм.

870e1473810ea53bd7106a299534d7ad

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

b2dcda063a6377ec159f37f48b07465d 94970850679352445addb18f5a35e431 84de37a9891296fa58b2db41adb34594 399afb95ae770f08fa446116a7982af9 e3cecfecfe232ee79f471b57adcacb91 b146fd1435db69fe58207f7496a9a663 4a89cbbd3d8b83e941aeaac4587b0571 86369efd6ebd4a47fdf85283f48d07f1

5 Дополнительные приспособления для удобной работы

На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.

Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.

76a87c5a1e440a5dadc0ac6d47856418

Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.

e56ebfc01e92dd1a220946ca1ca255d7

Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.

Источник

Сделай сам: нестандартный распиловочный стол для циркулярной пилы

Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.

thumb 585

Я строю дом из «оцилиндровки». Т.к. при возведении сруба хочется сэкономить и получить качественный результат, стараюсь большинство работ делать самостоятельно, без привлечения наёмных рабочих. Как-то я начал делать обсадные коробки для окон и двери и понял, что обычная циркулярка по дереву с этой работой не справляется. Нужно что-то более точное и удобное. Поэтому я изготовил стол для дисковой пилы и хотел бы поделиться его конструкцией с пользователями FORUMHOUSE.

Универсальный распиловочный стол для дисковой пилы

Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.

Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.

thumb 585

Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.

Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:

По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: самодельный верстак-монтажный стол и универсальные складные ко́злы.

Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.

thumb 585

Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.

thumb 585

thumb 585

Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.

thumb 585

Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.

thumb 585

По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.

thumb 585

Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.

thumb 585

thumb 585

thumb 585

Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.

thumb 585

На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.

thumb 585

Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.

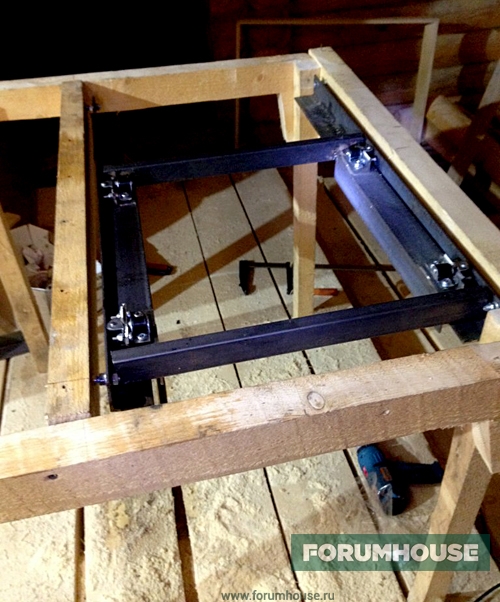

Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.

thumb 585

thumb 585

В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.

thumb 585

Для этого подкладывались шайбы под крепление направляющих уголков.

thumb 585

Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.

thumb 585

thumb 585

Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:

Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.

thumb 585

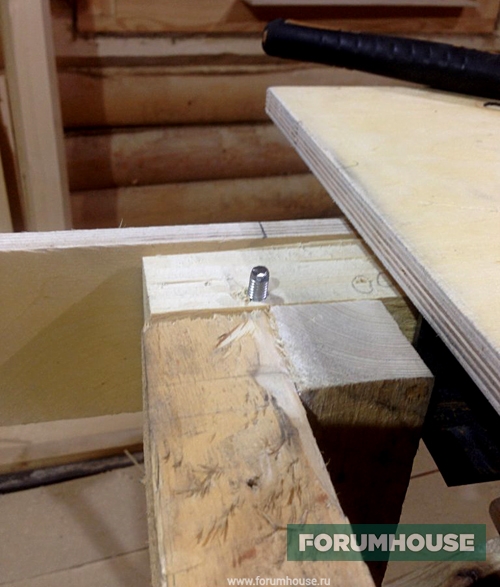

Чтобы сохранить позиционирование столешницы относительно подстолья при снятии пильного механизма и тележки, завинтили два штыря, которые попадают в отверстия в столешнице.

thumb 585

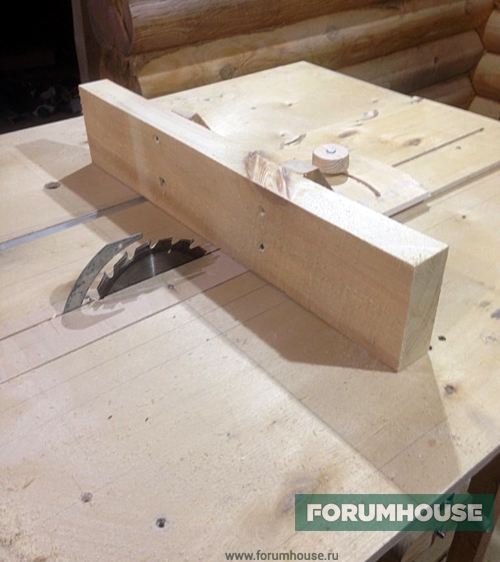

Также сделана каретка поперечного реза.

thumb 585

При неподвижной пиле каретка перпендикулярно двигается за счёт вмонтированных в столешницу металлических профилей (П-образный и квадратный), скользящих друг в друге.

thumb 585

При заворачивании воротка каретка фиксируется. Теперь пильный диск циркулярки распиливает упертую в каретку заготовку.

thumb 585

Дополнительно в столешнице сделано углубление для крепления ручного фрезера.

thumb 585

Инструмент крепится при помощи штырей, идущих с ним в комплекте.

thumb 585

Чтобы ручки фрезера не упирались в крепления, их придётся ещё доработать, также инструмент будет подниматься и опускаться «лифтом», сделанным из струбцины по аналогии с подъёмником циркулярной пилы.

thumb 585

Следить за доработкой распиловочного станка можно в теме id215711128: моя история станкостроения.

В видеосюжете пользователь FORUMHOUSE делится опытом работы с инструментом для строительства каркасного дома.

Источник

Изготовление стола для ручной циркулярной пилы своими руками

stoly stankaРучная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Устройство рабочего стола

sozdat stol pilyКонструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

Приборы:

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Процесс производства стола

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

sobrat stol cirkulyarnoyНекоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Несколько слов об электронике

sobrat stol cirkulyarnoyЦиркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
