Подставка под ps4 своими руками

Сообщества › Сделай Сам › Блог › Подставка для дисков Sony Playstation 4 с ящиком для геймпада.

YaAAAgDaY A 100

На Новый 2020 Год я сделал сыновьям подарок. Массивная подставка для дисков, с ящиком для геймпада. Если бы знать, что это будет за год, то может и подставка была бы не для дисков. Или вообще не подставка, но тогда все было беззаботно и весело. Я трудился с удовольствием, испытывал новую торцовочную пилу и разбирал запахи и узоры дубового щита. Это была моя первая работа с массивом, я был очень увлечен.

Y2WSMLN2q1Sqods8 DPiSBcfZE4 960

Первым делом я нарезал пазы для дисков. Работать фрезером на маленьких заготовках неудобно, есть риск, что фрезер соскочит или наклонится на краю – будет брак. Гораздо удобней сделать пазы на большом щите, а потом разделить щит на заготовки.

LzWtirYGcdbfUm YoumRLlktE k 960

Торцы стенок запилены на 45 градусов. Благодаря этому детали секций стыкуются аккуратно. Лицевой торец тоже скошен – это придает конструкции выразительность. Получились такие сильно усеченные пирамиды.

M44SJg0fIp9Fonpw9WxAsOjWWPs 960

Пирамиды, толкатели, искры, инкрустация и даже потайные места – все в моем видео о подставке для дисков Playstation.

Склейка запиленных на ус торцов не позволяет достичь необходимой прочности, даже для легких конструкций. В моем же случае вес каждой секции превышает три килограмма. Надежное соединение обеспечивает вставной шип. Я изготовил небольшой шаблон и с его помощью нарезал пазы.

Yr EwbAfRepJO6vEeFq0NJc4tbg 960

Хорошенько промазал клеем вставные шипы, сжал детали струбцинами по кругу и оставил на ночь. Каркас первой секции готов. Еще два каркаса и золотой ключик у меня в кармане.

FPc6lDsuX9z Q2mThX8CfZ5FyhM 960

Теперь декор фасада. Эмблема SPS4 в виде четырех геометрических фигур. Фигуры вырезаны из шпона американского ореха, фон – шпон дуба. Такая техника инкрустации называется – маркетри.

hZM4i4TjGyZfmwByst6MDSmLfIo 960

Детали фиксируются между собой кусочками гуммированной ленты наклеенной на лицевую сторону декора. Бумажная лента похожа на почтовую марку — на одну сторону нанесен водорастворимый клей. Так выглядит набор инкрустации с тыльной стороны перед наклеиванием на основу.

fFjvxf5aNK bRy7kMKTrBq bNiA 960

Наношу клей на тыльную сторону декора и приклеиваю к основанию. Ночь на сушку под грузом и шлифовка. Всю ленту, наклеенную на лицевую сторону, необходимо убрать. Орбитальная шлифмашина и круги с зернистостью от Р80 до Р320 делают свою работу, очищая и выглаживая фасад средней секции.

gBCHlFH1pVFdOS0GW8B 8X55jqo 960

Обрезаю фасад в размер и запиливаю торцы по кругу на 45 градусов. Такой прием позволит прикрыть торцы каркаса и обеспечит ход ящика на 2-3 мм, достаточных для срабатывания толкателя.

ZhxcXpgwmARFtKmO9dlxTbmMD0M 960

Склеиваю ящик. Выбираю паз для хода толкателя и на торец этого паза наклеиваю маленькую стальную пластинку – ответную часть магнитного толкателя.

V02FoPa0fEx62GcwIbgYJLr4mbc 960

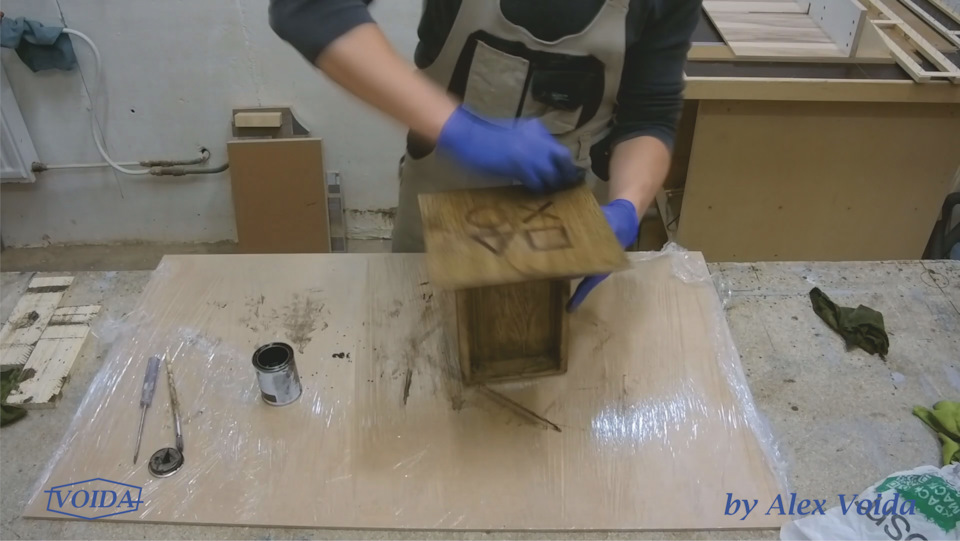

Покрываю все маслом. Здесь я использовал немецкое масло Osmo с черным пигментом. Укрывал в два слоя. Очень доволен результатом. Поверхность получилась гладкой и шелковистой. Рисунок годичных колец контрастно подчеркнут и радует меня каждый раз, как не посмотрю на эту вещь.

AvDQ6z5i SCYjzgiSMlUFQqvnrM 960

Секции для дисков имеют двойные задние стенки. В пространстве между этими стенками установлены толкатели для мебельных фасадов. Две секции по восемь дисков, по два толкателя на диск, получается — 32 толкателя. Еще один толкатель для ящика в средней части. Всего в конструкции использовано 33 толкателя, один с магнитной головкой – для ящика, остальные с силиконовыми.

MELIiQ oqqo9aLnVLVyovJikBto 960

Все готово, подставка на своем месте на медиа стойке. Я подвел в среднюю часть USB кабель, геймпад можно заряжать прямо в ящике, пока он отдыхает от игровых приключений.

Источник

Тема: Самодельная вертикальная подставка для PS4

Опции темы
Отображение

Дело было вечером, делать было нечего. )
Поделюсь своей идеей и проделанной работой на этот счёт, может свои поделки кто нибудь выложит для ознакомления.

Приспичило мне творчеством заняться, вот и добрались мои руки до PS4
Цены за кусок пластика который НАЗЫВАЮТ ПОДСТАВКОЙ меня мягко говоря не устраивали, решился что-нибудь стоящее слепить.
Глаза упали на лежащую без дела подставку от телевизора, сам он на кронштейне весит.
После разбора и ознакомления с устройством подставки понял что её можно улучшить, а в частности врезать вентилятор.

в воздуховоде сделал отверстия для оттока горячего воздуха, ( до сих пор не могу понять почему в PS сделали отток горячего воздуха вниз, он же поднимается вверх, логичнее было сделать наоборот)
HqjqEB5 jmE

Пора приниматься за крепление, оно должно было быть перфорированным чтоб не закрывать воздуховод и прочным для безопасного фиксирования.
взгляд упал на крышку от сломанного БП.
Поработав плоскогубцами придал ему форму большой канцелярской прищепки для фиксации.
Края загнул и обтянул термоусадкой чтобы не травмировать пластик приставки.
JoytfDTg5QnXIDH9 8mfw
черный воздуховод смотрелся не очень эстетично поэтому я взялся за ножовку по металлу и отрезал хромированную трубку от этой же ножки. получилось неплохо )
wh2Zr WFMPg
При фиксации PS, выяснилась недоработка, гайка оказалась больше по диаметру и не попадала в паз воздуховода пришлось напильником сточить две параллельные грани.
ЭВРИКА! встала как родная, руками еле вытащишь.

msUAcJrbZnEyYXi2u GpJ8

Итак на сегодняшний день осталось подключить вентилятор и перекрасить планку фиксации в черный цвет.

Благодаря креплению на один болт, она ещё и приятно вращается в разные стороны.)

Спасибо за внимание, жду комментариев и ваших поделок. )

Источник

Зачем нужен стенд для PlayStation 4 и стоит ли его покупать?

Многие наши клиенты задаются перед покупкой PlayStation 4 вопросом: «А нужен ли нам вертикальный стенд?». Попробуем максимально развёрнуто описать в чем заключается предназначение данного аксессуара.

Что такое «вертикальный стенд для PlayStation 4»?

Вертикальный стенд для PlayStation 4 является аксессуаром, с помощью которого можно установить консоль в вертикальное положение с надежной её в нем фиксацией. Стенд для PS4 является рекомендованным производителем аксессуаром.

При вертикальной установке PS4 без стенда Вы рискуете не только оставить приставку во внеустойчивом положении до первого падения, но и гарантированно заработать перегрев и выход приставки из строя. Это связано с тем, что отверстия воздухозаборников, через которые церкулирует охлаждающий приставку воздух, располагаются как раз на нижнем торце PlayStation 4. При установке PlayStation 4 вертикально без стенда, имеющего воздухопропускные жабры, полностью перекрывается поток холодного воздуха и кулеры начинают обращать уже нагретый воздух внутри приставки, что приводит к её выходу из строя в считанное время.

Заметим, что при установке PlayStation 4 в горизонтальное положение следует обеспечить свободное пространство по периметру консоли в радиусе 30-40 сантиметров для нормальной циркуляции воздуха и охлаждения игровой консоли. Установка приставки в закрытую нишу приведёт к перегреву если не от недостаточного воздухообмена, то от сильного запыления, исход которого не менее трагичен для устройства.

Какие стенды для PS4 бывают?

Классическим вариантом является обычный вертикальный стенд для PlayStation 4, который представлен и компанией Sony в виде фирменного аксессуара, и сторонними производителями, предлагающими альтернативные варианты стендов, исполняющие свою задачу, но более дешёвые за счёт отсутствия наценки за бренд и меньшую эстетику.

В данном типе стендов для PS4 отметим две модели: фирменный стенд Sony и популярный альтернативный вариант предпочитаемой нами марки.

Стенд с функцией охлаждения

Ввиду того, что первые ревизии PlayStation 4 имели проблемы с перегревом во время работы, для устранения данной проблемы извне сторонними производителями были разработаны различные варианты стендов для PlayStation 4 со встроенными куллерами, охлаждающими консоль усиленной циркуляцией воздуха. Питание данных стендов производится посредством подключения в разъём USB самой приставки.

Также для удобства пользователей в подобные стенды встроены дополнительные USB-порты, которые будут весьма кстати для подзарядки других аксессуаров.

Стенд с функцией охлаждения и встроенной докстанцией для подзарядки контроллеров

Подобное решение включает в себя весь потенциал, описанный относительно «Стенда с функцией охлаждения», но помимо включает в себя ещё и встроенную зарядную станцию для подзарядки 2-х контроллеров DualShock 4, что представляет собой универсальное решение в одном устройстве.

Стоит отметить, что с выходом эргономичной PlayStation 4 Slim и массивной PlayStation 4 Pro многофункциональные стенды стали пользоваться меньшим спросом, так как проблемы с перегревом у новых моделей не наблюдается, а производители стремятся сделать стенд для новых PlayStation 4 менее габаритным. Тем не менее, владельцы новых моделей для собственного спокойствия довольно часто предпочитают многофункциональный стенд обычному.

Из обычных стендов для вертикальной установки консоли можем порекомендовать стенд для PlayStation 4 Slim и стенд 2в1 для PlayStation 4 Pro/Slim.

Надеемся, что данная статья Вам помогла и будем рады Вашим комментариям!

Источник

Настенный крепеж для PS4

Доброго всем пятничного дня!

У меня скопилось много материала по DIY и сейчас я хочу поделиться тем, как сделать настенный крепеж для пс4 за вечер.

1527833687183368593

Для начала едем в большой строительный магазин и покупаем алюминиевые полосы. На крепеж надо 3, но лучше взять 5, чтоб 2 раза не ездить.

1527833758119733212

Изготавливаем деревянный шаблон. Узкая часть по размеру соответствует расстоянию между дном консоли и канавкой, проходящей по периметру.

1527834220162576811

Зажимаем в гламурные тиски и начинаем гнуть. Я подгонял каждый элемент, прикладывая кучу раз к консоли и догибая по чуть-чуть. Тут важно помнить, что алюминий не даст второго шанса. Распрямить и пересогнуть не получится.

1527834430186130738

Догибаем, собираем и вот он результат.

1527834494126272969

152783449915515245

По тому же принципу сделан крепеж для шлема.

1527834606185884116

1527834607174695216

1527834608156291260

зы Отвечаю на топ-коммент предыдущей статьи: неправда, есть у меня жена)

Дубликаты не найдены

1527837213155936298

С проводами да, беда) Никак не могу придумать способ их замаскировать.

Модные тиски, однако. В целом конструкция выглядит неплохо, ещё бы обрезанные края отполировать и будет совсем хорошо.

Наличие годовалого ребенка, который хватает всё, до чего может дотянутся, заставляет переосмыслить систему размещения вещей в квартире.

В целом, данный крепеж скорее необходимость, нежели элемент интерьера.

Возможно. Но у меня, допустим, ТВ висит на стене над кроватью, и тумба отсутствует как класс.

А ребенка точно нету. Я вот более простым способом повесил слимку. Но если малой(2года) видит джой, начинается истерика.

m988139 860454805

161261139625537945

Бюджетный домашний кинотеатр своими руками

Всем привет! Переехал в свою ипотечную квартиру и встал вопрос по обустройству просмотра контента. Заранее предположил, что смотреть буду с соньки.

(Для нетерпеливых скажу сразу, что обошлось всё в 13600 рублей).

Выбор пал на проектор, т.к телевизор большой диагонали будет не очень то бюджетным.

Изучение статей говорили, что брать надо только DLP, но они стоят как нормальный телевизор. В итоге заказал с али Touyinger M4 Plus за 6к. Получив его, у него оказалась бракованная матрица, благо был бесплатный возврат (первый раз оформлял, но деньги вернули, хоть и посылка до сих пор лежит в Подмосковье, а прошло больше 2 месяцев).

Штудировал авито и юлу в поисках и в итоге нашел ЕГО. Лазерный DLP проектор Casio с разрешением 1024х768, с родным рюкзаком и наработкой 99 часов из 20 тысяч. И всего за 12 тысяч рублей я стал его обладателем. Скрин для неверующих 🙂

1595578393132195366

Еще скинул 2к за быстроту.

Вот он красавец. И весит прилично. После него китаец пушинкой покажется.

1595578558150644876

Еще конечно хотел использовать блекаут ткань, но в наличии в городе не было, а заказывать такой малой обьем накладно.

1595580153141653641

Натянул холст при помощи друга и сцепил так же скобами.

1595580495184364636

1595580821184699838

— каркас, мелочевка для его реализации 1000₽.

Результат днем на не максимальной яркости и зашторенном окне.

1595581219147554144

А ночью сложно наверно передать фотографией.

1595582684181891152

Если что, засвет снизу это икеевский столик журнальный.

Какие минусы для себя заметил:

— проектор шумный на максимальной яркости, но она не требуется на моей диагонали, при минималке работает чуть шумнее самой соньки.

— проектор не работает как телевизор «на фоне», только по делу.

Всем, кто заинтересовался тоже, задавайте вопросы, постараюсь ответить. Друг с подругой как увидели у меня, тоже захотели и уже заранее думают над проекторной в своем доме, который недавно взяли.

Вот вам тень подруги. Включил скринсейвер на ютубе и получил фотосессию в 2 часа ночи 🙂

1595586902184066168

m1891582 1390233653

1612558312264266669

1546999132125727249

Это адаптер питания для кулеров.

154699917512667854

Радиатор под нагрузкой был холодный.

1546999193162532694

Под ним комбинация кпт-8 и МХ (но это не точно, есть мнение, что это гипс, так как консольщики не знают что такое термопаста).

1546999201128963059

Шарящие могут орнуть с месторасположения радиатора.

Вскрытие показало, пациенту удалили прижимную пластину.

1546999216147849295

Немножко видео. Снято на Galaxy S7, что-то он фокус тяжело ловит 🙁

m2072038 578428963

Аркадный стик для PlayStation 4 своими руками

PlayStation 4 вышла в РФ почти что в 2014 году и на момент выхода очень мало имела «экзотической» переферии, не говоря уже про стартовую линейку игр, но это другая история.

Будучи любителем файтингов еще со времен SEGA я стал все чаще замечать как профи и не очень игроки используют не стандартный геймпад, а аркадные стики. Пример ниже.

152040932312514391

И, как любому неадеквату, жуть как захотелось такой же, но на PS4 (на вырост так сказать). К тому же, уже повсюду реклама MKX, SFV и новенького Tekken 7 (релиз, которого откладывался три года к ряду, зараза). Пробежал по инету, не нашел ничего о существовании аркадных стиков для четвертой версии плойки. Загрустил. Но русского человека так просто не сломить! Не могу купить — сделаю сам! Итак, приступим к созданию.

Используя минимальные знания в пайке и замыкании/размыкании контактов проводов, было решено выпотрошить стандартный геймпад от PS4 и красиво припаять к его плате кучу проводов, которые впоследствии будут соединяться с самим стиком и кнопками.

План был хорош до того момента, когда я разобрал геймпад и вместо ожидаемой стандртной платы увидел это:

15204094601768146

Весь мой план коту под хвост, ибо и к пленке с дорожками и к контактам в центре платы провода никак не припаять.

Заранее скажу, что решение этой задачи было самым сложным моментом во всей реализации. Немного подумав, пришел к единственному вводу — нужно каким то образом зафиксировать провода на контактах платы. Для фиксации решил использовать отверстия на плате справа и слева от контактов и нужного размера винтики. Лучше продемонстрировать все картинкой, хоть первый блин и вышел комом:

1520409488189881234

В качестве основы был использован фиксатор самой пленки от геймпада. Провода аккуратно приклеивались суперклеем, а концы их заранее облуживались, но в результате эффекта было немного. Некоторые провода не попадали на контакты и, как не старайся, сама конструкция была хрупкой и от малейшего шевеления проводами все контакты слетали со своих мест.

Версия фиксатора №2 так же была неудачной, в качестве основы был использован маленькая аккуратно вырезанная пластина из поликабоната. Провода к контактам так же плохо прилегали что ни делай.

Вывод напрашивался сам собой — обычная линейка плохо себя показывает при нанесении разметки для мест будущих проводов на основу, к которой они будут крепиться. Так что я в третьей версии фиксатора воспользовался свойством прозрачности поликарбоната и просто нарисовал разметку, приложив основу прямо на плату.

Сам был в шоке, но такой подход сработал (плюс еще пару улучшений в конструкции фиксатора, такие как использование цельного провода вместо витого):

1520409503131854951

В последней версии фиксатора я уже подошел с умом и использовал провода разной расцветки для обозначения типов кнопок (оранжевые — стрелки, коричневый — заземление).

После того как самый сложный этап был пройден осталось дело за малым — создать корпус, закрепить в нем коннекторы для проводов и подготовить отверстия для кнопок и самого стика.

В кчестве материала был выбран поликарбонатовые листы. Результат опять таки ниже:

1520409519195917218

1520409528126589282

1520409535140525332

1520409545150565824

1520409548185795921

Корпус готов, осталась лишь косметика. Покраска осуществлялась акриловой краской из баллончиков, а затем закреплялась матовым лаком, так же из баллончика. Результат удивил, покраска прошла ровно и вид как будто с завода (при первом впечатлении, конечно же).

1520409556196171922

1520409568124973047

1520409569199292302

Итоговый результат хоть на фото и выглядит нормально, но в реальности имел заметные недочеты в покраске зелеными линиями, что меня немного напрягало.

1520409583181095528

Чтобы хоть как-то сгладить огрехи, я решил накупить перманентных маркеров разных цветов для придания изделию «поношенности» и «металличности». Хотя, как ни старался, а меня как тонкую натуру результат не порадовал и возможно лучше было бы оставить покраску как есть, не используя дополнительно перманентные маркеры. Да и почерк у меня не фонтан, кого я обманывал.

1520409601164029223

152040962318763720

1520409628133269924

Агрегат получился по-солидному тяжелый, но не слишком. Огрехи стандартны для первого раза и для ручной работы как таковой — крышка туго закрывается, в некоторых местах люфтит и скрипит, но даже при активном использовании, создание исправно работает и по сей день, даже пережив два переезда в контейнере.

Хотелось бы добавить, для справки, какие еще сложности были, но остались за кадром. Первое — делать открывающуюся крышку это круто, но найти маленькие петельки для нее — морока еще та. Второе — кнопки R2 и L2 (курки то есть) работают не на замыкание контактов, а на их размыкание, то есть в обычном положении эти кнопки как бы всегда нажаты. Чтобы добиться такого эффекта, пришлось переделать купленные кнопки с замыкания на размыкание, из-за чего у них исчез приятный щелчок, но работают исправно (правда сделать такие получилось не с первого раза).

PS. Единственный минус всей работы заключается в цене. К несчастью, далеко не всегда подход «сделай сам» сохранит ваши деньги. При поиске аналогов я наткнулся на доступную для РФ (не считая AliExpress) модель аркадного стика, цена у нее была порядка 14 тысяч рублей, детали для моего стика в сумме стоили чуть дешевле, хотя я в самом начале пути думал, что сокращу себе расходы минимум вдвое.

Источник

Обзор подставки Insten для вертикальной установки PS4

c30772

Вещь довольно специфическая, да и даже обладателям консоли не каждому такая понадобится. По сути своей, есть две причины, по которой приставку ставят вертикально — дабы освободить место на рабочем столе, либо чисто для эстетики. Мой случай — первый. В лежачем положении PS4 занимает слишком много места на моем столе. Потому она долгое время стояла вертикально и испытывала проблемы с охлаждением. В летний сезон эти проблемы могут вылиться во что-то ещё более ощутимое, потому подставка тут как нельзя кстати. Обзор короткий, что вполне логично ввиду простоты обозреваемой вещи и её нишевости. Но кому интересно — добро пожаловать.

Подставка пришла просто в целлофановом пакете, без какой-либо коробки, ко всему прочему что на Али, что на Банггуде, нигде не указано то, что подставка «фирменная». Тем не менее логотип на ней имеется. Возможно в других местах прислать могут и другую, но это, в любом случае, вряд ли многим так принципиально.

Внешний вид:20bcd0
b19b7e
Сверху, во всех значимы местах соединений приставки с подставкой, есть резиновые вставки, дабы не поцарапать корпус PS4.d06a9f
И снизу, по обе стороны, тоже есть резиновые вставки — на этот раз дабы подставка не ёрзала по столу. Вставки не сильно выступают из корпуса подставки, но с установленной консолью ситуация меняется, и они начинают выполнять возложенную (буквально) на них работу.0e1245
Как можно было понять по сказанному выше и фото — основная цель подставки ни сколько заставить консоль стоять смирно, а сколько уберечь от перенагрева. Потому по всему корпусу видны сквозные отверстия. b0f8aa
Общее качество сборки мне понравилось, пластик не кажется дешёвкой, несуразных стыков не видно. Ну, а логотип, как сильно бы он ни был нужен, всё же добавляет положительную нотку в этот кусок пластика.

Вообще, существует много видов подставок для PS4, и половина из них будет, ко всему прочему, с держателями для геймпада (геймпадов). Это не всем нужно, особенно если консоль ставится вертикально дабы освободить место. Именно потому данная подставка привлекла моё внимание — она очень компактная. С ней приставка занимает почти столько же места, сколько и без неё.

Без лишних слов, момент установки выглядит примерно так:4beca0
Консоль нужно придавить к подставке, и она установится в неё благодаря резиновым уголкам.

Результат:3f12dec1f179
Мой стол маленький, потому место перед монитором очень ценно. Большую часть времени приставка стоит вплотную к стене, но для обзора организовал более привычное рабочее место.feb7b0
Приставка держится на подставке очень крепко, можно сказать как литая. Да это и не преувеличение — если поднять консоль, то подставка не отцепится.b262b7
Демонстрация устойчивости:

Стоит заметить, что бортики у подставки максимальные, потому что у задней стенки консоли он упирается в оригинальную ножку PS4.a78e51837b59127a70
При странном желании, консоль можно положить и вместе с подставкой, выглядеть это будет странно и это уж точно мало кому понадобится, зато можно увидеть расположение отверстий для охлаждения:a12e18
***

В общем и целом, на этом обзор можно и заканчивать. Подставка оказалась именно тем, что я ожидал, и куда лучше вариантов, над которыми я раздумывал ранее — была мысль взять подобие полочки для монитора (либо для самой же приставки), но все они не могут занимать места меньше, чем само устройство, которое будет на ней стоять, а проблема с перегревом так и продолжит напоминать о себе более мощным гулом консоли.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
