Подставка под отвертки своими руками

Делаем приспособления для хранения инструмента своими руками

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Статьи по теме:

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Источник

Сообщества › Сделай Сам › Блог › Лайфхак, держатель инструмента из полипропилена

Всем привет, хочу поделиться с вами идеей по креплению инструмента на стене. до этого различные отвертки и прочие мелкие инструменты у меня висели на классическом бруске с отверстиями, внешний вид которого и его корявое исполнения меня не радовало.

Но как-то проводя выходные в гараже, не зная за что хватиться, работы всегда вагон)), Сначало решил сделать место отдыха из двух сидений от ваз 2105 и столик между ними, но не охота было возится с деревом), потом решил сочинить что то вроде эстакады, натаскал уголка но дело чет не пошло, да и время мало осталось. И тут то мне попались на глаза это ужасное крепление для инструментов, в голове забегали варианты, и тут логическая цепочка новой концепции выстроилась в моей голове, и я спешно начал собирать все необходимое для выполнения задумки,

за основу была взята полипропиленовая труба 32 мм, в которой я насверлил отвертится

через произвольно выбранный интервал, диаметр около 8 мм,

, думал на 3 но оказалось и 2 более чем достаточно

. Набрал инструмент и тут засада, для некоторых отверстия маловаты,

не беда! Прокручиваем трубу

и сверлим прямо на месте).

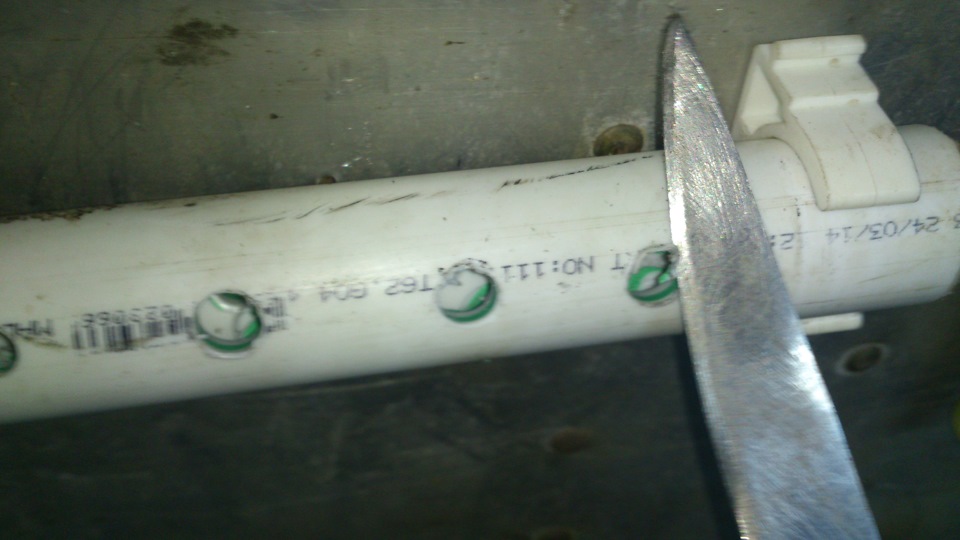

Подрезаем кромку отверстий

Все было хорошо пока проблема не перешла на новый уровень) у меня не было настолько большого сверла для закрепления маркеров, а клипсы к ним по диаметру не подходили(. но и это не беда! Они отлчно входили в трубу! Делам новые крепления на понадобится только ножницы для полипропиленовых труб, и шуруповерт! готово! и закрепил шприцы с маслом чтобы не валялись.

Источник

Удобный самодельный держатель для отверток

Авторизация на сайте

Привет всем любителям самоделок!

Сегодня я хочу рассмотреть процесс изготовления одного из вариантов держателя для отверток, на мой взгляд, весьма удобного в эксплуатации.

Сделать такой держатель, меня заставила необходимость размещения, а также последующего удобного использования одного набора отверток.

Этот набор отверток продавался в картонной коробке, без всякого держателя. Правда на рукоятке каждой отвертки имеется небольшое отверстие для того, чтобы можно было их вешать, допустим, на гвоздик. Но, как выяснилось из-за очень небольшого диаметра этих отверстий, вешать отвертки подобным образом, весьма неудобно.

Именно поэтому, я решил сделать для этого набора отверток, специальный держатель.

Причем вначале, я думал сделать простенький держатель, скажем, чтобы отвертки, просто вставлялись в неглубокие отверстия и стояли в них, или же, например, просверлить сквозные отверстия в дощечке, чтобы отвертки вставлялись в них и висели на рукоятках.

Кстати раньше, я уже делал подобные держатели для инструмента и вот один из таких примеров.

Однако в данном случае все осложнялось тем, что вешать такой держатель необходимо было достаточно высоко над верстаком, поскольку все нижние участки стены уже были заняты другим инструментом.

Но на такой высоте (примерно 1,6-1,7 метра), простенький держатель со сквозными отверстиями был бы не очень удобен. Поскольку во-первых на такой высоте, отверстия в которые необходимо вставлять отвертки практически не видны (в итоге каждый раз придется тыкать отверткой наугад, пока попадешь в отверстие), а во-вторых неудобство заключается в том, что для того чтобы вытащить или вставить отвертку, необходимо достаточно высоко поднимать ее над держателем. Естественно это очень неудобно (особенно для длинных отверток), поскольку каждый раз придется очень высоко задирать руку.

Именно поэтому, я решил сделать такой держатель, чтобы можно было доставать и вставлять в него отвертки через прорези, лишь чуть-чуть (буквально на 1-2 см.) приподнимая их над держателем.

Итак, приступим непосредственно к изготовлению.

Для этого нам потребуются следующие принадлежности:

Материалы и крепежные элементы:

— Деревянная планка толщиной 2 см, шириной 4 см, и длиной 40-50 см.
— Два шурупа по дереву 4х55 мм.

Инструменты:

— Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
— Шило.
— Электролобзик с пилкой для фигурного реза.
— Электродрель-шуруповерт.
— Кольцевая пила по дереву диаметром 29 мм.
— Сверла по металлу диаметром 4 мм, и диаметром 8 мм.
— Сферическая фреза по дереву.
— Полукруглая стамеска.
— Отверточная бита РН2, для заворачивания шурупов.
— Наждачная бумага.

Сначала производим разметку. Я выбрал расстояние между отвертками в 6 см, а всего в держателе у меня будет помещаться семь отверток: шесть из набора и одна обычная, которая часто бывает нужна.

Затем тщательно накалываем центры будущих отверстий шилом и выпиливаем их кольцевой пилой на глубину 5-6 мм.

Источник

50 фото-идей для оптимального размещения инструментов в мастерской

Вам понадобился какой-либо инструмент или крепёж? Вы точно знаете, что он у вас есть. Но нужное, проще пойти и купить, чем найти в залежах «богатств» в гараже или мастерской. Знакомая ситуация, не так ли? С этим надо что-то делать. Например, воспользоваться советами из нашей статьи по оптимальному размещению инструментов в мастерской. Поехали!

Стеллажи и боксы для инструментов

Если забить в поисковике фразу: «как лучше разместить инструменты в гараже или мастерской», интернет выдаст десятки вариантов и сотни фотографий. Зачастую, это —красивые и дорогие приспособы с заграничных сайтов. Нам же нужно что-то своё — родное, и желательно задёшево или вообще бесплатно. И это у нас есть! Обратимся к личному опыту пользователей FORUMHOUSE.

Расскажите, как вы размещаете инструмент в мастерской, так чтобы он не мешался и всегда был под рукой? Особенно, если его много.

Я стараюсь покупать электроинструмент в кейсах. Если кейса нет, то храню инструменты в заводской коробке.

А что делать, если кейсов и коробок нет?

Я нарезаю из фанеры толщиной 1 см полосы шириной от 5 до 25 см. Прогоняю их через деревообрабатывающий станок с пильным диском. Получается паз. Потом я из этих полос собираю ящики с выдвижной крышкой. Размер ящика под конкретный инструмент. Если нужно хранить мелочёвку, делаю дополнительное отделение.

Описание — это конечно хорошо, но, когда дело касается хранения инструментов, лучше один раз увидеть, чем сто раз услышать. Смотрите, что предлагают пользователи портала.

Я отказался от покупки готовых «органайзеров» для инструмента. Сделал выдвижной ящик. В крышке ЛДСП просверлил отверстия под конкретный инструмент. Теперь плоскую отвёртку, не всунешь на место крестовой.

А это лайфхаки от Ivanrin. Все инструменты разложены по своим местам на полках.

Источник

Удобное хранение отверток. Перфорированные панели для инструмента

Делаем приспособления для хранения инструмента своими руками

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Статьи по теме:

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Способы монтажа перфорированных раскладок

Размещать панели можно на различные поверхности.

являются самой популярной разновидностью конструкций. Фиксируются они непосредственно к стене и крепятся на специальные винты. С помощью таких раскладок можно сэкономить пространство помещения и, в то же время, комфортно пользоваться рабочим орудием.

Панели с перфорацией для слесарного верстака

изготавливаются соответственно длине агрегата. Их размер может быть подобран под двухтумбовый, однотумбовый или бастумбовый верстак. Крепятся конструкции с помощью специальных кронштейнов и стоек. Кроме этого, на верстак могут быть установлены сразу две панели.

Посреди помещения можно расположить модульные экраны или системы

. Они также будут выполнять функцию зонирования.

можно удобно расположить на стойках из труб или других соответствующих профилях.

Стоит отметить, что от того, где и с помощью чего установлена панель зависит размещение различных дополнительных элементов.

Подставка для отверток своими руками — Как сделать своими руками?

Рано или поздно к подобному решению приходит любой домашний мастер. Очередной купленный в магазине набор отверток переполняет терпение и приходится думать, как организовать им удобное и доступное хранение.

Отвертки, если у них нет четко определенного места для хранения имеют дурную особенность разбегаться по всей мастерской и даже по всему дому. И обычно дело кончается потерей самых ходовых и приходится покупать новый комплект. Если же каждой отвертке определить свое место, то жизнь домашнего мастера станет намного проще. Ниже приведен один из вариантов организации хранения отверток. Автор подробно изложил весь процесс изготовления его органайзера для отверток, богато снабдил фотографиями и пояснениям.

Далее от автора в машинном переводе:

Просто делает это:

Я хотел сделать компактный органайзер для моей отвертки. Так как я еще «здания» моей «мастерской» и собрав снаряжение, это вручил мне вызов сделать что-то используя только очень простые ручные инструменты. Помимо этого, она должна быть компактной, прочной и обеспечивать легкий доступ к средству.

Шаг 1: материалы/инструменты

Я выбрал пробкового дерева в качестве строительного материала для того, чтобы быть легко иссеченные руки и быть сильнее и более «стильной», чем картон. (По моему честному мнению)

Широкие (от кашля) спектр инструментов/продукты, используемые: (в порядке появления)

Шаг 2: рисовать планы и делать первые надрезы

Я нарисовал очень простой план, чтобы работать из но я добавил несколько готовых к использованию шаблонов для всех пользователей (в формате PDF; Масштаб 1:1). Конструируя свой вариант (который вам наверно надо делать), имейте в виду высоту боковых панелей. Они должны быть не менее высоты отверткой вал.

Некоторые общие советы:

Шаг 3: линии и расточных

Разместите ваши средства в логическом порядке и разметьте отверстия на доске. Далее: начните делать отверстия маленькой отверткой и построить до желаемого размера отверстия. (Я не смог удержаться, чтобы собрать его воедино без клея)

Панели из древесно-стружечного материала

Материал является одним из основных критериев, от которых стоит отталкиваться при выборе панели. Древесина в условиях интенсивной эксплуатации редко обеспечивает надлежащую износостойкость, и все же качественные перфорированные панели из МДФ могут дать некоторые преимущества. Учитывая средние прочностные показатели материала, производители выпускают такие листы в небольших форматах. Стандартом для них является типоразмер 60х60 см. В такой пропорции лист сохраняет целостность, не изгибается и не деформируется. К тому же его легко переносить с места на место и закреплять.

Есть еще одна особенность, которой отличаются такие изделия. Как пишут в инструкциях изготовители, перфорированные панели из МДФ ориентированы на содержание негабаритного ручного инструмента, то есть отверток, гаечных ключей, молотков и т. д. Также при покупке модели из МДФ следует учитывать условия эксплуатации. Высокие температуры и повышенная влажность не способствуют длительному сроку эксплуатации изделия.

Держатель стамесок своими руками

Каждый, кто имеет дело с инструментами, знает, что они будут служить надежно и долго лишь в том случае, если их правильно хранить. Например, для того, чтобы стамески оставались острыми, для них нужен специальный держатель. Его можно купить, а можно сделать самому. Ведь инструменты вашем доме не для красоты?

Шаг № 1: Материалы и инструменты

• Обрезки древесины: вам понадобятся два куска 10 х 17,5 см; • Уровень; • Столярный клей; • Линейка; • Хомуты; • Проволока; • Гвозди

Предложенный дизайн – лишь стартовая площадка, оттолкнувшись от которой, вы сможете сделать держатель по своему вкусу.

Данный держатель рассчитан на три стамески, при необходимости, количество гнезд для инструментов можно увеличить.

3-D модель позволяет наглядно увидеть, как будет выглядеть готовая конструкция. Окрашена она будет следующим образом: перед темно –оранжевый, с обратной стороны – красный, в синий цвет будет окрашено крепление для стены, а ножки на столе будут серые.

На фото виден чертеж с размерами, их можно придерживаться или взять свои – личное дело каждого. На чертеже видно, что схематически изображены будущие ячейки для стамесок – из расчета их ширины. Ячейки будут делаться и углубляться постепенно, пока каждый инструмент не сядет в свое гнездо достаточно удобно.

Для того, чтобы закрепить держатель на стене понадобятся два треугольника, расчеты по их изготовлению видны на фото. А так же понадобятся небольшие треугольники для ножек на стол.

Шаг № 4: Нарезаем кусочками

Переносим чертеж с бумаги на дерево и делаем пропилы для каждого инструмента. После этого выпиливаем треугольники для крепления. Каждый слот зачищаем, чтобы поверхность стала гладкой.

Каждая стамеска должна плотно и аккуратно ложиться в свое гнездо. Если все получилось – можно приступить к сборке.

Все детали необходимо тщательно отшлифовать, после чего соединить между собой. Деталь, в которой мы вытачивали пазы, будет сзади, к ней будет крепиться передняя крышка столярным клеем. Затем приклеивается задний треугольник и после его высыхания, приклеиваем ноги-треугольники.

Шаг № 6: Окончательная отделка

Металлические панели

Это наиболее распространенная разновидность перфорированных раскладок. В данном случае практически отсутствуют ограничения в типоразмерах и условиях применения. Изготавливаются перфорированные металлические панели из оцинкованной стали. Следовательно, о развитии коррозии можно не думать. Впрочем, бюджетные модели зачастую не имеют такого покрытия.

В плане эксплуатации металлические раскладки выгоднее деревянных аналогов, так как позволяют обслуживать довольно увесистый электроинструмент, массивные запчасти и небольшие строительные конструкции. Но это относится к крупноформатным версиям, толщина которых составляет не менее 3 мм. Для небольших панелей все же рекомендуется относительно легкий инструмент. Среди минусов, которыми обладают перфорированные панели из металла, стоит отметить необходимость монтажа горизонтальных реек для фиксации листа, а также высокую стоимость по сравнению с моделями из того же МДФ.

Самодельные приспособления для хранения инструмента в домашней мастерской

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Нагрузки на перфорацию

Длина перфорированной панели	1000мм	1390мм	1900мм
Перфорация повешена на стену	Серия «Стандарт»	68кг	60кг	60кг
	Серия «Лайт»	55кг	50кг	50кг
Если перфорация установлена на кронштейнах на верстаке, распределенная нагрузка составляет 100 кг.

В последнее время прочно вошли в обиход различных мастерских предназначенные для хранения инструментов перфорированные панели. С их помощью удобно и компактно можно расположить любой рабочий инструмент на производстве или в автомастерской. Называемые еще шкафами или раскладками перфорированные панели имеют такую конструкцию и функциональные возможности, которые позволяют обустроить хранилище под любые нужды. Они могут быть выполнены из различного материала и дополнены удобными раскладками.

Источник
