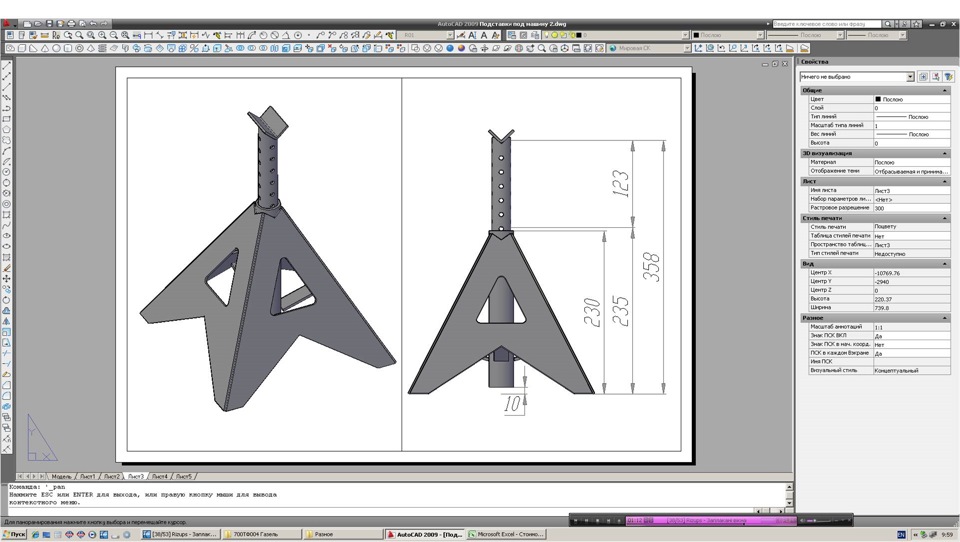

Подставка под машину своими руками чертежи

Сообщества › Сделай Сам › Блог › Подставки под машину.

Всем привет!
Наконец то и я сделал себе подставки под машину. Долго вынашивал идею, и давно уже сделал чертежи, а вот закончил только на выходных. Расписывать особо нечего, поэтому просто подписи под фото. Так же делюсь с вами чертежами, я не жадный, может кому то и пригодятся.

Всем МИР, добра и скорейшего тепла.

Комментарии 62

а вес этой триноги какой получился. Был у меня домкрат советский резбовой, так порой было проще подставить пень чем домкрат тащить.

Забыл вчера глянуть, уже обещал человеку посмотреть. Сегодня гляну. Она не такая тяжёлая как кажется 🙂 Да и использоваться по сути будет редко.

а вес этой триноги какой получился. Был у меня домкрат советский резбовой, так порой было проще подставить пень чем домкрат тащить.

нормально в принципе

Абсолютно. Вынести с гаража и потом занести труда не составит. Я по началу думал будут тяжелее.

Для подстраховки, попробуй испытай на более тяжелой машиной прежде чем под свою ставить и лезть, кто его знает какой скрытый дефект в металле и как поведет труба с таким количеством отверстий. А так, клево получилось! У меня тринога покупная, нифига нет к ней доверия, а вот у тебя смотрится даже очень надежно.

Я честно говоря и не буду под машину лазить. Это так, амморты там поменять или вот буду сзади тормоза полностью менять и стоечки стаба, и т.п. Я вообще очень редко сам занимаюсь тех.частью автомобиля, делаю обычно на СТО у знакомого. Спасибо!

3 точки опоры устойчивей) а так серьезный подход

Будут использоваться на ровной поверхности. Спасибо!

Есть одна рекомендация, так сказать основанная на собственном опыте, обязательно приварите опорные пятачки, не то острые углы будут продавливать пол.

Я буду использовать их исключительно на асфальте перед гаражом, а на нём пяточки могут скользить. Плюс, без них проще компенсировать неровности асфальта. Делал осознано без пяток. А так машина лёгкая, да и долго на опорах стоять не будет, думаю асфальт не продавит.

Летом продавит! У меня также было. наварил пятачки 5*5 см. Ничего никуда не скользит.

Если буде продавливать, то обязательно наварю. Мне разбитый асфальт перед горажом ни к чему 🙂

Очень основательно, но почему все делают на четырех ногах, а не на трех?

Ну на первой картинке на трёх ножках. Я часто видел и на трёх делали. Там просто зазоры большие получаются, и ручником их заваривать не очень приятно. Бул бы полуавтомат, я бы сделал первый вариант, там и конструкция полегче. А так либо мучаться с завариванием зазоров, либо куча подгонки для их устранения. В общем можно делать и так и так, но на четырёх просто проще 🙂

Источник

Сообщества › Сделай Сам › Блог › Стойки под автомобиль Своими руками.

Привет всем, ранее видел пару подобных статей, решил кратко описать и свой вариант стоек (подставок) или как кому удобно.
Возникла потребность, решил попробовать сделать сам. Сначала сделал 2ш, так сказать пробных, затем ещё 2.
Для изготовления потребовалось:
-квадрат-труба 50х50;
-квадрат-труба 40х40;
— полоса 4х40;
— лист 3мм.
Решил, что минимальная высота будет 30 см, телескопическая, двусоставная, с шагом 5 см, максимальная высота 50 см. отверстия — 10мм. Естественно размеры можно изменить под свои запросы.
Трубу 40х40 усилил с двух сторон полосой 4х40. получилось и прочно и трубы входят друг в друга достаточно плотно. Основание порядка 16х16см, так же были нарезаны косынки, квадратики 4х4см для усиления в месте фиксатора высоты. Всё сварено, облагорожено зачистным крутом и покрашено строительной грунтовкой.
Ниже смотрим фотки, комментировать не стесняемся.

Метки: стойки, подставки, в гараж, своими руками.

Комментарии 48

Привет. Подскажи какая толщина квадратной трубы использовалась?

на сколько помню — толщина стенки 2мм, поэтому усиливал в месте болта полосой 4×40

спасибо. Хочу тоже трубу покупать для стоек таких вот и узнаю все мелочи.

не изощрялся и не искал особо, буквально на первом же складе металла и купил.

Привет. Подскажи какая толщина квадратной трубы использовалась?

и ещё, пара у меня с основанием около 16х16 см, сейчас подготовил пару с основанием 25х25, много отзывов было насчёт именно этого момента, соответственно и нижние косынки можно длиннее сделать.

Оч нужная вещь!Лето-то не за горами.А с такими удобнее.чем по земле на брюхе…

у меня хорошая яма и почти всегда всё делаю с её помощью, но иногда надо подставить для подстраховки и чтобы домкрат разгрузить, особенно если стоит не один час, а иногда пару дней. А так же собираюсь выбрасывать переднюю подвеску, а потом и мост для восстановления, так что ещё не раз понадобятся.

Давненько тут стоек не было)))

Андрей! Я так понимаю, что активной критикой отобьют тебе охоту выкладывать свой «кулибинизм» в дальнейшем. Не останавливайся! Стойки клёвые получились! Честно! Основание в 16 см не каждая заводская стойка имеет. Просто может чуть толще металл в основу подварить? Чтоб типа «на всякий пожарный». И по ходу вопрос: полосу 4 на 40 приваривал только с 2 сторон или со всех четырёх?

Читайте также:  Парусная байдарка своими руками

спасибо, полоса с двух, тогда получается, что трубы без лишнего люфта ходят друг в друге, а про основание — при эксплуатации естественно буду наблюдать, как себя поведут, если что — доварю снизу большую площадку, это сделать не долго. если сделать огромную — устойчивее — да, но рядом домкрат уже не поставишь. проще поставить 2 стойки или оставить домкрат, поставить стойку и разгрузить домкрат.

при такой высоте желательно основание 25 см или более + косынку шире(чтобы заканчивалась в 1-1.5 см от края основания, форма — равнобедренный треугольник. вся нагрузка будет равномерно ложиться на косынки, а не на основание) + тонкая подушка из фанеры на винтах впотай. болтов для подстраховки можно 2 поставить, в уже готовое отверстие и на шаг ниже. и лучше не болты, а пальцы с гладкой поверхностью — их точно не закусит в отверстии.
з.ы. в армии и чуть-чуть после армии был стропальщиком, видел, как автокраны на разводных опорах кувыркаются из-за неправильной установки опор при подъёме даже небольшого веса.
з.з.ы. друг учился на инженера по спецтехнике(автокраны, бульдозеры, погрузчики, скрепперы, грейдеры и т.п.), как-то раз по пьяни мусолили с ним эту тему:) ну и рассказы одного из преподов он рассказывал — и как башенные краны валили и жгли перегрузом, и как автокраны переворачивали. это, на самом деле, всё фигня — люди при этом гибли, вот в чём главная беда. поэтому желаю быть внимательнее и осторожнее по отношению к себе и своей жизни. и удачи в гараже, в дороге, на работе и дома!:)

Зря такая конструкция основания стойки, лично я живу раз и жизнь не как у кота 9 а одна, сделал бы раскосы шире и пятак по больше. С такими вещами не чего рисковать!

плохо, что лист в основании, а не три ноги, причем лист с маленькой площадью и труба профильная, а не круглая.чтоб повернуть придется вращать всю стойку, а не только верхушку
и отверстие в 10 мм все же маловато. хотя бы 12 для надежности

Марсик! Я, может, и не специалист, но КАК «труба профильная, а не круглая.чтоб повернуть придется вращать всю стойку, а не только верхушку» вращать верхушку в круглой трубе, когда дыры сквозные через 180 градусов?

Кстати дыры.зачем ловить и совмещать отверстия наружной и внутренних труб?ведь можно вставить палец во внутреннюю трубу, а затем уже ее вставить в наружную и палец будет опираться на трубу. С круглыми трубами верх вращается двумя пальцами.и не нужно тягать всю массу.

Согласен, площадки маловаты, а в остальном РЕСПЕКТ!

спасибо, по поводу площадок — как уже писал — в процессе эксплуатации естественно понаблюдаю, будет неустойчиво — доварю снизу площадку побольше.

Или предусмотреть фанеру (24 или толще) и закрепить снизу к стойкам…

идея нормальная но я под такой не лягу 🙂
Основание инимум половина высоты а лучше больше.
То что пол ровный пофиг. Машину столкнуть с такой более чем реально.

у меня хорошая яма)) на полную высоту — наврядли ставить буду, пробовал на 40 см — всё нормально, а всю машину поднимать и ставить на 4 стойки — не планировал, но попробовать можно))

Я себе из уголков пирамидки сварил 400мм в высоту. Сторона основания была 200.
Машина стоит но столкнуть более чем реально. Переделал на основание 300 мм, хрен столкнешь.
А учитывая что сделалито что сделали, такая вещь должна иметь основание на всю высоту. Иначе не стоит делать. Это безопасность! И хрен с ним наглухо придавит, а если инвалид?
в этом деле стоит перебздеть.

ну в процессе буду смотреть, пока пробовал 2 раза, понадобятся чуть позже, когда буду выкидывать сначала переднюю подвеску, а потом мост для почистить-подкрасить. возникнут проблемы — материал ещё есть, можно снизу плиту и по-больше доварить.

хорошо получилось! ну а если площадки мало будет, то лист больше наварить снизу и всё. Хотя это может только на фото так смотрится.

именно так, потому что сделано далековато и чуть сверху, и в разложенном положении на фото=45см.

хорошо получилось! ну а если площадки мало будет, то лист больше наварить снизу и всё. Хотя это может только на фото так смотрится.

критика — тоже хорошо, если обоснованно + каждого свои запросы, понимание и т.д. так что не цепляет)) опробовал, ставил москвич, весь перед на 2 шт высота 40см, wv t4 под один поддомкратник высота 30.

Источник

Из чего можно изготовить подставку под машину своими руками

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту.

При самостоятельном ремонте автомобиля важно, чтобы он никуда не откатился, ведь это может привести к тяжелым травмам, повреждению оборудования или самого транспорта. Поэтому используют подпорки для многих ремонтных работ. И недорогим решением станет подставка под машину своими руками.

Конструкция

Подставка под машину своими руками или покупная имеет простую конструкцию. Она оснащена треногой для установки на пол, креплением, которое удерживает авто за пороги. Иногда оборудуется механизмом регулировки по высоте. Но этот подъемник не применяется вместо домкрата. Поэтому автомобиль сначала поднимают домкратом, а потом уже используют подпорки.

Подставка под машину своими руками

Из чего можно сделать подставку

Чертежи для подставки под автомобиль своими руками часто встречаются в интернете. Их авторы утверждают, что треноги можно делать из дерева, металлических труб, а также иных материалов.

Читайте также:  Пламегаситель коллекторный своими руками

Чаще автолюбители делают подпорки из дерева или металла. Эти материалы доступны и удобны для изготовления устройства. Чертежи подставки под машину можно взять не готовые, а сделать своими руками. Это позволит создать оригинальную вещь.

Виды подставок

Страховочные подставки под автомобиль, которые делают своими руками, бывают нескольких типов. Они делятся на регулируемые и нерегулируемые. Подпорки отличаются материалом, из которого они сделаны.

Страховочные подставки под автомобиль

Подставка из дерева под автомобиль своими руками – самый простой вид треноги. Она обычно нерегулируемая, но обладает достаточной надежностью. Часто делают или покупают и подпорки из металла. Они обычно регулируются и подходят как для легковых, так и для грузовых авто.

Нерегулируемые

Нерегулируемые треноги дешевые. Такая подставка под авто из дерева своими руками выполняется очень быстро. Изготавливают их и из других материалов.

Регулируемые

Регулируемые подставки под машину, покупные и сделанные своими руками, оснащены механизмом, позволяющим менять высоту поднятия. Это очень удобно в работе. Но готовые устройства стоят дорого. А сделать их сложнее, чем обычные подпорки. Для изготовления применяют металл или железо и дерево.

Регулируемые подставки под машину

Такие подпорки используют в гаражных автомастерских. Можно применять их и для ремонта своего авто, если работы сложные.

Подставка своими руками — готовые схемы

Сделать подставку под автомобиль можно своими руками. В сети представлены чертежи и схемы. Но нарисовать макет можно и самим.

Как видно по фото подставок под автомобиль, сделанных своими руками, обычно создают простые треноги из дерева без регулировки. Они применяются для ремонта и обслуживания легковых машин. Подпорки легкие, но выносливые.

Но встречаются и схемы более сложных конструкций, позволяющих регулировать высоту. Их создание обычно требует опыта работы с металлом и занимает чуть больше времени. Но зато такая подставка под машину своими руками подходит для сложного ремонта и тяжелого транспорта.

Инструкция по изготовлению

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту. Для изготовления потребуются следующие материалы:

Инструкция по изготовлению

Подставка под машину своими руками делается так:

После сборки подпорку можно покрасить или покрыть иными материалами. Она легко выдержит легковую машину и небольшой грузовичок или внедорожник.

Источник

Subaru Impreza XV Перфекционист › Бортжурнал › Как ремонтировать подвеску без ямы и подъемника? Подставки Сорокин 3.805

Ковыряние подвески — очень увлекательное и веселое занятие. Зачем лишать себя удовольствия и доверять его другим людям? К тому же, имея в распоряжении гараж, хоть и без ямы.

Вариаций на эту тему существует множество, я лишь выбрал для себя наиболее удобный, более-менее безопасный и менее колхозный вариант. Это страховочные подставки под автомобиль Сорокин 3.805, в количестве четырех штук.

Сразу очень понравилась возможность сложить подставку ножками к центру. Это очень экономит место при хранении. Грузоподъемность 5 тонн. Минимальная высота: 350 мм. Максимальная, в полностью выдвинутом состоянии: 580 мм.

«А где же тюнинг?» — спросит искушенный читатель. А вот он!

Мягкие лапы из жесткой резины, как на подъемнике! Теперь схема проста: поднимаем домкратом одну сторону автомобиля, устанавливаем под лонжерон две подставки. Затем поднимаем другую сторону, ставим еще две под второй лонжерон. Желательно упираться именно в лонжероны, так как пороги у нас сделаны из мягкого металла, и со временем устают и проминаются. Даже на минимальной высоте, при полностью сложенных подставках, высоты подъема хватает, чтобы вывесить колеса, залезть под машину целиком, а дальше уже дело техники! Главное — не забывать, что домкрат нужно упереть не в центр лонжерона, и не ровно между колес, а в центр тяжести автомобиля, который за счет тяжелого двигателя находится примерно на стыке крыши и лобового стекла.

Подставки от Сорокина бывают нескольких видов.

Моя лучше всех, за счет самой широкой расстановки лап и складной конструкции.

Уже удалось проверить данную схему в действии.

Результат: работать вполне можно! Отработаю схему — попробую поднимать машину повыше. Для этого уже купил домкрат Wiederkraft WDK-80165 с высотой подъема 610 мм.

Что порадовало, так это наличие схемы домкрата и РЕМКОМПЛЕКТ! Фирма веников не вяжет.

Правда с его высотой подхвата 270 мм с самого пола поднять им автомобиль не удастся, но и подъем на большую высоту нужно делать в несколько этапов. Да и устойчивость данного домкрата вызывает большие сомнения, нужно увеличивать площадь опоры и наконечник штока.

И все-таки для подъема машины удобнее всего использовать подкатной домкрат Ombra OHT203.
А для перемещений под машиной — подкатной лежак AE&T T36-1.

Источник

стойка под автомобиль своими руками чертежи

Стойка под автомобиль своими руками чертежи

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Самодельная регулируемая подставка под авто

Вот нарыл в сети » > на мой взгляд что то дороговато для использования у себя в гараже да и хлипкие на вид.Подскажите при наличие обрезков труб и сварки простейшую надёжную конструкцию самодельной регулируемой подставки.Кто какими пользуется при самостоятельном ремонте авто. Пеньки и всевозможный подручный хлам не предлагать.

Есть у меня подобная самоделка,ножки из уголка 25го приварены к дюймовой трубе,в ней подвижная трубка в которой насверлены отверстия.Поднимаешь до нужной высоты и вставляешь штифт в отверстие он опирается на основание стойки. Ну вроде понятно написал.

borodda написал :
Есть у меня подобная самоделка,ножки из уголка 25го приварены к дюймовой трубе,в ней подвижная трубка в которой насверлены отверстия.Поднимаешь до нужной высоты и вставляешь штифт в отверстие он опирается на основание стойки. Ну вроде понятно написал.

Читайте также:  Неопреновые носки своими руками

понятно-сам планирую из профильной трубы подобное сделать только основание будет из листа 5мм квадрат 250на 250-к нему по центру приварить отрезок проф трубы 20*40 с просверленными отверстиями во внутрь вставить проф трубу 15*30 как вам такой вариант

pavdenv написал :
понятно-сам планирую из профильной трубы подобное сделать только основание будет из листа 5мм квадрат 250на 250-к нему по центру приварить отрезок проф трубы 20*40 с просверленными отверстиями во внутрь вставить проф трубу 15*30 как вам такой вариант

Неустойчиво будет,лучше трёхногую.На работе у подобных вашим,все подошвы гнутые,да и тяжёлая будет.

pavdenv написал :
Вот нарыл в сети » > на мой взгляд что то дороговато для использования у себя в гараже да и хлипкие на вид.Подскажите при наличие обрезков труб и сварки простейшую надёжную конструкцию самодельной регулируемой подставки.Кто какими пользуется при самостоятельном ремонте авто. Пеньки и всевозможный подручный хлам не предлагать.

там за 850 рублей две подставки дают, 400 р штука, ответственно заявляю — ничего такого что потом показать людям не стыдно у вас за эти деньги не получится, особенно учитывая вашу нелюбовь к подручному хламу, насчет хлипкости — это надо в магазине щупать а не по картинке, вы видели эти подставки в магазине?

при самостоятельном ремонте авто у меня скручены шпильками из дерева широкие устойчивые колодки, что бы это самое авто не задавило меня насмерть, испытывать свои сварочные и инженерные навыки — не советую, людей под машинами погибло — тьма тьмущая.

Приспособление для автомобиля

С каждым годом выпускается всё больше автомобилей. Сегодня за рулём можно встретить человека практически любой профессии — инженера и врача, архитектора и рабочего, колхозника и педагога. О том, как правильно эксплуатировать автомобиль, то есть когда менять масло, как подбирать свечи, что делать при тех или иных неполадках, можно узнать из соответствующих наставлений и инструкций. О мелочах же, облегчающих ежедневные заботы автомобилиста, пишут, к сожалению, мало. Цель сегодняшней публикации — в какой-то мере восполнить этот пробел.

Много хлопот начинающему автомобилисту доставляет на первых порах въезд в полутёмное помещение гаража. Неосторожное движение рулём или педалью газа — и на кузове новенького автомобиля появляются вмятины и царапины.

Итак, направление въезда обеспечено. Следующая задача — остановиться перед задней стенкой гаража. Некоторые предпочитают закрепить на ней две автомобильные покрышки (рис. 2) и перемещаться до тех пор, пока бампер не упрётся в них. Можно предложить ещё несколько способов, которые помогут вам вовремя затормозить. Вот один из них (рис. 3). К потолку гаража на тонком шнуре подвешивается небольшой мячик (типа теннисного). Точка его подвески выбирается таким образом, чтобы в месте стоянки мячик касался ветрового стекла. Момент касания и будет сигналом для остановки.

Но в тёмном помещении иногда и мяч разглядеть сложно. В таких случаях лучше воспользоваться электромеханическим маячком (рис. 4) — закреплённой на задней стенке гаража электролампой, загорающейся при срабатывании концевого выключателя. Шток концевика связан с телескопическим подпружиненным щупом, при касании его бампером автомобиля замыкается электрическая цепь, включающая сигнальную лампу. Возможен и вариант, изображённый на рисунке 5.

Ну а если вы привыкли ставить машину в гараж задним ходом, то поможет обычное зеркало (рис. 6). Найти правильное его положение просто. Загоните автомобиль на его обычное место и включите задние габаритные огни. Изменяя наклон зеркала, добейтесь такого его положения, чтобы свет был виден через зеркало заднего вида. В следующий раз, заезжая в гараж, вы нажмёте тормозную педаль только тогда, когда вам в глаза плеснёт красный или оранжевый свет задних фонарей.

Все эти приспособления касались гаража с воротами, расположенными в узкой его части. А если, наоборот, въезд в широкой стене (рис. 7)?

Очень просто. Нужно только на полу проложить четыре направляющих рельса и сварить подвижную эстакаду — своеобразную тележку на четырёх роликах. Автомобиль въезжает на выдвинутую из гаража эстакаду, а после этого боком закатывается в гараж.

Залезать под машину приходится почти каждому автолюбителю. Ещё бы, вся ходовая часть, узлы двигателя, сцепления и коробки передач находятся снизу. В некоторых гаражах оборудуются эстакады или смотровые ямы, существенно облегчающие эту работу. Но что делать, если их поблизости нет?

Иные автовладельцы выходят из положения, используя пару деревянных брусьев, положенных на два козелка. Однако такой способ мы вам не рекомендуем применять: машина, расположенная на наклонной плоскости, может сползти с неё, а вдруг — и козелки подведут.

Советуем сделать портативную смотровую эстакаду (рис. 8), место для которой найдётся практически в любом, даже самом тесном гараже. Материалом для неё послужат обрезки швеллеров. Устройство эстакады, а также схема сборки показаны на рисунке.

В заключение — несколько небольших хитростей.

Даже самые упрямые гайки не устоят перед сочетанием обычного торцового ключа со стальным уголком и черенком от лопаты. Как расположить их друг относительно друга, показано на рисунке 9.

На дороге, в сложной транспортной обстановке очень многое зависит от водителя, от его настроения. А оно находится в прямой зависимости от степени корректности окружающих, от того, каково их поведение в критических ситуациях.

Наверняка, тёплое чувство вызовет у вас мелькнувшая на мгновение надпись (рис. 11) на световом табло обогнавшего вас автомобиля (разумеется, если вы с пониманием встретили этот обгон и содействовали ему!). Если вам захочется подобным образом благодарить коллег-автомобилистов, то советуем поставить на свою машину такое же табло.
