Подставка под наушники и геймпад (консольная тема)

Всем привет! Решил выложить на всеобщее обозрение штуку, которую пару дней назад сделал сам. А история была такова 😊.

Используемые в производстве компоненты:

1. Пара ручек от ведер (проволока толщиной 3-4 мм);

2. Капроновая веревка черная (используется в строительстве);

3. Нейлоновые стяжки желтые (самые обычные, любой фикспрайс);

4. Подставка из какого-то советского прошлого, вроде от щитка;

7. Для сгибания-разгибания проволок была использована подходящая трубка из алюминия, очень похожа на трубку от холодильника;

8. Ничего не вымерялось, лишь «примерил-согнул на глаз».

Ну и, собственно, сама подставка 😊

Дубликаты не найдены

ты реально каждый раз вешаешь наушники и прочая на вешалку?)))

Кажется там в кадр не попал еще и унитаз вместо стула.

Как я живу без этой хуйни, ума не приложу =)))

Подскажите, пожалуйста, какие функции выполняют все остальные кнопки на геймпаде, кроме «Press X to WIN»? Регулируют уровень подачи мыла на экран?

Мне вот интересно откуда вы такие берётесь, что при виде геймпада с вас начинает литься желчь. От чего это?

Это жырные тролли, ты чего 🙂

3 дома в носках и сланцах?

@moderator,помоги парню,подготовиться к урокам,он сам не сядет ведь,пока не забанишь

Огнестрельная установка на основе советского крупнокалиберного пулемёта ДШК, дистанционно управляемая геймпадом от Sony Playstation

Какая у этого гибридного геймпада приятная морда!

Sony показала геймпад для PS5

Разные подходы к созданию контроллеров

Тайна пиктограмм

С момента выхода первой PlayStation прошло без малого 14 лет.

С того времени было выпущено несколько версий и модификаций консоли, однако ее джойстик (или, как нынче принято называть их, «геймпад») практически не изменился. Я думаю, многие видели (или держали его в руках, проходя, например, Gran Turismo).

Без преувеличения, он стал визитной карточкой PS.

А это Тэйю Гото, дизайнер консоли PlayStation.

Компания Sony обязана именно ему за дизайн и узнаваемые пиктограммы на кнопках. История их создания довольно интересна, Гото рассказал об этом в одном из интервью.

По его словам, дизайн консоли был «относительно простым в процессе проектирования».

Источник

DIY: Как самому сделать «Scuf»-геймпад

Всем доброго времени суток!

Недавно переделывал свой кастомный скаф-контроллер, пользуясь случаем, сделал кучу фоток и решил соорудить инструкцию «How to do».

>>Осторожно! Очень длинный пост!

4. Сверлим отверстия для крепления лопаток. Диаметр должен быть немного меньше, так как саморезы должны сделать себе резьбу сами.

* На этом этапе крепить лопатки необязательно, просто у меня уже всё готово было.

5. (необязательный) Тут я вместил маленький тумблер, что бы менять назначение одной из кнопок. Сделал её заподлицо, так что она не мешается.

6. Припаиваем проводки к кнопкам.

7. Немного подёргали их, проверили на качество пайки.

8. При помощи мультиметра проверяем контакт при нажатии кнопки.

10. В зависимости от типа геймпада убираем лишние хвостики на ремап-плате.

11. Приклеиваем её на 2-ух стороннюю ленту, как это показано на фото. // Можно и на момент «посадить», но тогда её потом не оторвёшь.

12. Берём жесткий каркас с мягкой платой от контроллера и убираем моторчики.

// Настоятельно рекомендую это сделать по двум причинам.

I. В дуалшоке очень тесно (в отличии от контроллера Xbox), как никак это Япония. Поэтому крепить кнопки может оказаться довольно сложной задачей. Я крепил вместе с моторчиками, всё впритык, но потом решил убрать их.

II. Это сэкономит Вам батарею, облегчит геймпад. Многие вообще выключают их, чтобы не отвлекали.

13. Собираем переднюю часть геймпада. Аккуратно перегибаем ремап-плату.

14. Подставляем тыльную часть и припаиваем провода: один контакт на G, второй на необходимую кнопку.

15. Возвращаем на место секцию для аккумулятора и сам аккумулятор, подключаем его.

*Во время работы лучше выключить консоль из розетки, что бы случайно её не включить, пока будем собирать геймпад в кучу.

Читайте также:  Паяльная печь своими руками

16. Подключаем шлейф от светодиодного индикатора и usb-гнезда.

17. При помощи волшебства, прямых рук и сноровки, собираем геймпад, затягиваем винтики.

18. Проверяем что бы все кнопки тыкались нормально.

19. Наслаждаемся новым игровым опытом =D

Разница вроде бы всего в 37 грамм, а это сильно ощущается. Я его чуть не подкинул когда взял XD

Ну и видео с тестом всех кнопок, тумблера и дублей.

Надеюсь Вам было интересно. С радостью отвечу на любые Ваши вопросы =)

Найдены возможные дубликаты

Я бы рад помочь, но наверное проще будет скаф взять ))

— отправить геймпад мне (хз сколько стоит)

— заказать набор из платы и курков (около 1000)

— ну допустим моя работа 1000

Просто они в России находятся и у них можно купить готовый скафоподобный и дешевле, чем скаф )

почему «наверное проще будет скаф взять»?))

Что с чем паяется на плате, чтоб был тумблер, меняющий назначение кнопки?

там «мягкая» плата дополнительно на ней распаял обычный переключатель: минус общий, один контакт уходит на одну кнопку, другой на другую.

спасибо! а что за ремап платы сразу? на али есть?

Сегодня забрал ремап комплект, завтра тоже попробую. Хочу вывести все 4 кнопки, две лопатками, две кнопками. По поводу тумблера, почему не взял ремап плату с программируемыми кнопками?

ну в своё время мне нужны были только простые платы, поэтому.

А так да, можно было ремап взять )

там надо поискать. Может там есть разные платы.

Доброго времени суток! Очень занимательная статья, решил сам заняться апгрейдом, но не могу найти на просторах AliExpress лопатки, не подскажите где вы брали свои, или еще лучше как и из чего их можно самому сколхозить (намёк на новую статью)!

лопатки в то время брал на ибее.

Есть несколько вариантов решения:

2. Найти модель в сети и распечатать на 3Д принтере.

3. Такие тактовые кнопки показали свою малую износостойкость и я перешёл на немного другой тип кнопок: https://www.instagram.com/p/BYRTlQGHH9G/?taken-by=nigeus тут можно полистать.

Ну для меня это не было гемором. Мне был интересен сам процесс =)

Custom IEM DIY или решелл Westone 1

Когда отжили мои арматурные Westone 1 (неоднократные разрывы провода, оторванный-приклеенный звуковод), я стал искать для них какой-нибудь готовый корпус и наткнулся на довольно многочисленные видео о создании кастомных мониторных наушников в домашних условиях. Учитывая сколько стоят подобные на заказ (а никак иначе они и не получаются), загорелся идеей.

Недолго думая, заказал коннекторы MMCX, провод, силиконовые трубки, акриловую светоотверждаемую смолу, листок текстолита и что-то ещё по мелочи. Материал для создания слепков ушного канала, который я заказывал раза 3 на али, так и не дошёл, заказывать более дорогой я не стал, а вполне успешно обошёлся стоматологическим альгинатом. Размешал его пожиже, чем указано в инструкции, иначе тяжело залить его в ухо, точнее затолкать.

Получил оттиск, отрезал лишние части, шлифанул, макнул его в парафин (расплавил свечку на водяной бане), дабы текстура стала более гладкая. Далее развёл агар-агар и желатин (тестировал, что лучше), поместил оттиск в пластиковый стакан и залил желирующим раствором.

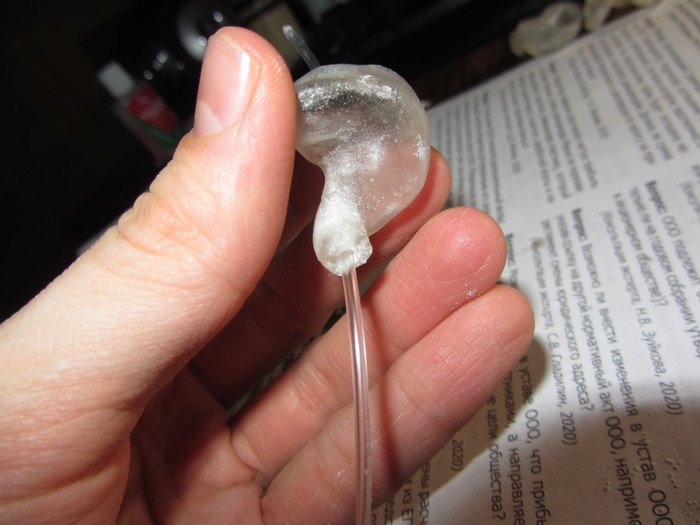

Что сказать, в итоге из желатина получилась намного более гладкая оболочка, а агар потрескался сразу же при вытаскивании оттиска (хотя конечно надо экспериментировать с концентрацией). В эту, как её называют, негативную форму залил смолу, накрыл светонепроницаемой крышечкой (на фото отсутствует) и начал запекать под УФ лампой для гель-лака.

Испортив 2 из 4х коннекторов, припаял к ним проводки, нарастил смолой посадочное место для него. Пропустил силиконову трубочку через звуковод, насадил её на драйвер, финально спаял, смолой припёк динамик к раковине.

Из текстолита выжег гвоздём лицевую панель, посадил её на суперклей к шеллу, убрал излишки и считай готово.

Хобби. Проект G2

Всем привет. Прочитал комменты к предыдущему посту и думал стоит ли выкладывать второй проект. Т.к. косяков там тоже хватало. На этот раз расскажу вкратце.
Спойлер, в конце видео с результатом)

Вырученные деньги с предыдущего проекта решили целиком вложить в новый + добавили сверху. Знакомьтесь Steels flame 200.

Хотелось нам сделать максимально бюджетный кафешник для первосезонника.

Где все покупали думаю и так понятно. На этот раз сидушку взяли готовую и под нее подгоняли раму и все крепления.

А т.к. крепления фары пришли на вилку меньшего размера а сама передняя фара с трещиной и слепленная из спрессованного риса, то решено было купить новую фару от ижака и крепы сделать самим.

Установили приборку, клипоны и закрыли отверстия крепления руля добавив вставку вырезанную на гидроабразивной резке из куска нержавейки. Таким образом новый владелец может вернуть высокий руль при желании.

Читайте также:  Педаль овердрайва своими руками схема

На следующем фото мот уже на новой резине но ещё со старыми зеркалами и фарой.

Позднее пришел выхлоп и был сделан кронштейн для номерного знака.

Сиденье было выбрано именно такое чтоб можно было ездить вдвоем.

Ну и видео законченного аппарата.

P.S. Внимательные заметили что на протяжении моего повествования на фотографиях некоторые элементы меняли свое положение. На ходовых испытаниях так или иначе приходилось что то дорабатывать и переделывать. Аппарат так же быстро был куплен как только выставили на продажу. Ну и опять же все деньги были вложены в новый проект. Но это уже совсем другая история.

Гаражный контроллер на NodeMCU (ESP8266)

Надоела мне ардуинка в шкафу, мотающаяся на проводах. Да и от работы с контакторами она уходит на перезагрузку и может зависнуть.

Решено было перейти на что то более интересное и выбор пал на NodeMCU с ESP8266 на борту.

Программку написал за вечер, благо исходники от первой версии остались. Логика плюс минус такая же, но с доработками.

Компоновка получилась примерно такая.

Контроллер в боксе внизу, силовая часть сверху

Все крышки закрыты, контроллер запущен

Для серверной части решил все полностью переработать.

Осталось почти такая же только структура. Решил в этот раз не халтурить, а сделать все красиво. На ООП PHP все уместилось в один класс.

Ну а с веб интерфейсом решил не мудрить, сделал примитивненько, для себя ж.

Для Вас, мои малочисленные читатели, я выложил все исходники на Github ( https://github.com/rsgrinko/nmcu-garage-controller ). Так что изучайте:)

Первые шаги в Blender/Почему Blender/ 3D ARTIST/

Все эти этапы жизни я прошел на «Ура» и вот уже 10 год работаю на одной и той же работе, весьма не плохая должность, сносная-регулярная ЗП, какой никакой рост. Но вот уже как год меня не покидает мысль что я иду по накатанной не мной колее и пусть у меня все идет не плохо но я стал ловить себя на мысли что это НЕ МОЕ.

Как результат от своих творческих склонностей я убежать не смог и уже отказался от очередного повышения на своей работе с мыслью о том что моя жизнь будет связана с другим, совсем другим и очень далеким от того чем я сейчас занимаюсь.

Почему Blender- он бесплатны, он удобный, он подойдет на любой ПК (ограничение уже только в том насколько масштабно вы будете моделировать).

По итогу 3х месяцев обучения я хочу с Вами поделиться своей итоговой работой, на саму работу у меня ушло 2 недели что примерно 10 часов (жена, 2 собаки, работа- все это не позволяет уделять больше времени, а так хотелось бы. )

Источник

Рабочий геймпад из хлама / Как сделать Usb геймпад(джойстик)

Если вы начинающий радиолюбитель или просто решили что-то смастрерить своими руками то этот пост для вас! На видео показано как сделать из нерабочего джойстика(в 90х именно так мы назвали, а реже пульт)от денди/сеги и тому подобных и например залитой клавиатуры рабочий USB геймпад.

Дубликаты не найдены

Только если в хламе клавиатура завалялась 🙂

А вообще класс, только пояснение с подбором нужных вариаций затянуто, нужно было картинку вставить.

У меня в хламе валяется радио-джойстик для денди

Я всё понял. Абсолютно всё.

Подставка для паяльника со стабилизатором температуры

Давно приглядываюсь к разнообразным подставкам, но до сих пор ни одна не удовлетворяла полностью. Всяческие спиральки и козлики, шурупы крест-накрест, просто коробочки от велосипедных аптечек, пробовал всё и форумы мониторил, не нашёл приличных и удобных, решил сделать под себя. Схему из журнала Радио 2014. № 10. с. 33. Спаял и настроил, регулирует по внутреннему сопротивлению нагревательного элемента у которого нелинейная характеристика сопротивления от температуры.

Можно задать от 180 до 370, плавная настройка, паяльник не падает, не перегревается и достаточно высоко чтоб не попадали под него провода которые так и норовят подплавиться ))

Вот теперь я доволен, флюсы и пасты не раскатываются, припой тоже при делах, выключатель сетевой с подсветкой и светодиодный индикатор достижения температуры тоже радует.

Напилил плашек и клею коробочку

Примерка расположения выключателя, регулятора, розетки для подключения стабилизируемого паяльника и прочее наполнение

Кронштейны под горячее из нержавейки, обстучал электрод и зашлифовал слегка

Пришлось навести грани на кронштейне, чтоб паяльник не мог выскользнуть случайно.

Диапазон стабилизации от 180 градусов до максимальных 400

В работе он у меня с прошлого года, но только сейчас оформил в коробочку

Схема, если кому надо, печатную плату тоже могу загрузить.

Огнестрельная установка на основе советского крупнокалиберного пулемёта ДШК, дистанционно управляемая геймпадом от Sony Playstation

Киберпанковое рукоделие на дежурстве

Давно подозревал, что являюсь латентным технарём. В школе очень неплохо шли физика, химия (химию я даже в институте особо не учил, так как хороший скелет в виде умения нужным образом мыслить был со школы.
Но школьные годы пришлись на 90-е, оснащение в школе было откровенно нищим, а так хотелось спаять и собрать рацию или ещё чего-нибудь эдакое.
С год назад в интернетах набрёл на Алекса Гайвера, интереснейшего техно-блогера, и напомнили о себе детские незакрытые гештальты, и засвербило в..
В общем, накупил через интернет я радиодеталей : конденсатор, транзистор, катушку индуктивности, горстку резисторов и светодиодов. С алиэкспресса приехал недорогой но добротный паяльник и ардуино. Из Воронежа приехали газоразрядные лампы ИН-12, времен холодной войны, года 53-55го.

Читайте также:  Одноразовый гриль своими руками

Прошил ардуино (для новичка та ещё пляска с бубном). И часы ожили. Залипательная штукенция вышла.
Тлеющий разряд в инертном газе вокруг катодов похож на пушистое оранжевое облачко).
Теперь надо подумать, в какой корпус это все засунуть. Можно распечатать корпус, идущий в этом проекте, но я хочу заморочиться и сделать диораму из «Сталкера» залитую эпоксидной смолой.
Как срукожоплю, покажу)
Всем холодного пивка и вкусных макарон по- флотски)
Алексу Гайверу респект и уважуха!

Какая у этого гибридного геймпада приятная морда!

Импульсный паяльник своими руками

Импульсный паяльник своими руками

В этом видео показан процесс изготовления очень простого импульсного паяльника. Точнее, паяльник является импульсным только в плане быстрого нагрева. У этого паяльника нагревательным элементом является само жало. После того как паяльник нагрелся им можно пользоваться как любым другим паяльником, рассчитанным на длительную работу.

В этом паяльнике очень легко сменить жало, и он не требует отдельного провода заземления, так как цепь питания паяльника соединяется с жалом. То есть вы можете заземлить любой из проводов питания. Во всех своих самодельных паяльниках я минимизировал расстояние от хвата до конца жала.

Для сборки паяльника не требуется миканит или слюда, что значительно упрощает поиск материалов.

Я приварил медные наконечники к нихромовому проводу с помощью самодельной газовой горелки: https://youtu.be/erWN4dL9fFI

Для питания паяльника годится любой регулируемый блок питания с выходным током 10 Ампер. Такой блок обычно есть у любителей самодеятельного творчества. Но если такого блока питания нет, то его несложно изготовить самостоятельно из блока питания от компактной люминесцентной лампы и DC-DC регулятора: https://oldoctober.com/ru/smps/

Другие мои паяльники:

Миниатюрный паяльник своими руками: https://youtu.be/bTKzrv0Q9e8

Паяльник для пайки SMD деталей своими руками: https://youtu.be/GDuYYnuRXu8

Поиграй со мной

(175/366) 24 мая Всемирный день видеоигр!

Играю в Doom одной рукой на своем геймпаде

Продолжаю сериал о создании геймпада для людей с одной рукой.

Ранее я размещал тут видео, где я сравниваю в тестовой программе точность наведения моего геймпада с оптической мышкой. Были предложения снять видео в реальной игре.

Жду от вас вопросы и советы.

Часы на самодельных светодиодных индикаторах

Уже довольно давно возникла идея обзавестись часами, с большими светящимися циферками (чтобы отлично было видно ночью).

Не то чтобы их проблемно найти, просто попадались мелкие, а нужного размера (6 см) нашел только у китайцев за цену, которая меня не устраивала (около 600 рублей).

К счастью, сделать семисегментный индикатор довольно просто.

Сначала была напечатана основа на 3D-принтере:

Было решено использовать обычную светодиодную ленту:

Дальше залил сегменты термоклеем и поставил на место светодиоды:

Ну и еще немного поработал над внешним видом с помощью наждачки (мне так больше нравится):

Было решено использовать 8-битный регистр смещения 74HC595, который позволит сократить количество нужных выходов к 3 (не считая землю и питание) + один выход на сепаратор.

Была сделана распайка для каждого сегмента (с общим катодом):

Потом все сегменты были склеены дихлорэтаном и сделана общая спайка:

Общая схема подключения выглядит следующим образом:

После подключения протестировал работу индикаторов:

Осталось только подключить модуль часов реального времени (у меня DS1302) и пару кнопок для настройки.

Был напечатан корпус на 3D-принтере, но поскольку часы вышли немаленькие, печатал кусками и склеивал (поэтому корпус смоделировал двухцветный). На заднюю крышку (тоже склеена из двух частей) разместил платы Arduino и часов, сделал вход на питание (гнездо 5,5 х 2,1 мм):

Ну и конечный результат:

Лично я результатом остался доволен, особенно учитывая, что все нужное уже имелось, покупал только резисторы.

В один прекрасный день в люстре заморгала диодная лампочка. В силу природного любопытства и желания что-то разобрать, распотрошил и эту лампочку:

Приглядевшесь поближе увидел это:

На следующий день сгонял в радиодетали, купил аналогичный. Вооружившись паяльником поменял местами неисправный конденсатор с исправным:

Собрав всё обратно, вкрутил лампочку обратно в люстру. Засветила как новая.

Бесконтактная оплата любым браслетом (да чем угодно)

На тыльной стороне хорошо видны контакты для антенны. Отпаиваем с купленной метки чип заводской и припаиваем банковский к антенне.

Источник

Оцените статью
Лечение заболеваний внутренних органов
Adblock
detector
