Подставка под бренеран своими руками

Подставка под печь Булерьян: пошаговая инструкция

Печь Булерьян – это отопительный прибор, работающий от электричества и сжигающий твердое топливо. Они намного эффективнее печей и каминов. Впервые использовались канадскими лесниками.

Основные характеристики

Конструкция занимает мало места и не требует много отопительного сырья. С каждым годом она набирает все большую популярность, поскольку:

Несмотря на всю продуманность печки, у нее есть несколько недостатков:

Но специалисты утверждают, что достоинства печки более существенны, чем ее недостатки.

Чтобы получить от нее максимальный эффект, нужно купить модель, соответствующую размерам вашего дома. Также важно вывести наружу дымоход и сделать специальную подставку. Чтобы сэкономить денежные затраты, ее можно сделать своими руками.

Для чего подставка?

Большинство специалистов советуют позаботиться о наличии подставки еще до установки печки. Этот элемент очень важен, поскольку он выполняет следующие серьезные функции:

От этих пяти функций подставки зависит правильность работы печки, поэтому их нельзя игнорировать. Если воздух будет плохо циркулировать, система не сможет полноценно отапливать дом. Если не обеспечить пожарную безопасность, помещение может загореться. Из-за этого специалисты советуют подойти к установке подставочного элемента очень серьезно.

Как правильно выбрать, цена

Подставка поднимает печку на определенную высоту от пола, поэтому воздух в помещении циркулирует хорошо. Кроме этого, она делает пользование установкой более удобным и безопасным.

Фигурная подставка

Если вы покупаете подставочный элемент, тогда особое внимание уделите качеству металла, который использовали для ее изготовления. Самыми прочными считаются железные и стальные модели.

Обратите внимание! Печка и подставка должны подходить по размеру, иначе воздушные слои будут неправильно смешиваться.

Как правило, стоимость подставки зависит от ее размера и материала изготовления. Стандартная железная обойдется не более пяти тысяч рублей. Но многие потребители изготавливают ее самостоятельно, что позволяет существенно сэкономить семейный бюджет.

Как правильно устанавливать

Чтобы система правильно работала, и вы получили от нее максимальный результат, ее нужно правильно поставить. Ставьте печку на определенном расстоянии от пола и стен, чтобы не заграждать путь потокам воздуха.

Правильное расположение печки

Сначала нужно выбрать место, куда вы поставите подставку с топкой. Нельзя ставить их на деревянные или линолеумные полы, поскольку это пожароопасно. Предварительно сделайте цементный или кирпичный подиум. После приступайте к установке:

Печь очень легко устанавливается, поэтому вызов специалистов не обязателен. Но если вы сомневаетесь, что сделаете все правильно, лучше воспользуйтесь профессиональными услугами.

Важно! Перед началом пользования обязательно убедитесь, что печь стоит правильно, и в дымоходе отсутствуют отверстия.

Изготавливаем самостоятельно

Если вы не нашли подходящей подставки, вы можете изготовить ее в условиях дома. Для этого подойдет кирпич или железо, но второй вариант более распространенный. Подставку делают из арматурных обрезков, сваренных между собой.

Требуемые инструменты

В процессе работы вы будете пользоваться:

Используемые материалы

Саму подставку вы будете делать из арматуры, профиля или металлических уголков. При покупке железа старайтесь купить хорошее.

Пошаговое описание изготовления

Важнейший этап самостоятельного изготовления подставки – снятие точных размеров печки и выполнение правильного чертежа. Эта процедура – самая сложная и влияет не только на правильность монтажа отопительной системы, но и на ее функционирование.

Чертеж и вид подставки зависит от типа печки, ее веса, длины и ширины. Наилучший вариант – подставка высотой сорок сантиметров. Такой размер помогает системе быстрее набирать воздух, а потокам циркулировать по помещению. Для ножки используйте металлические уголки, а не арматуру, которая больше подходит для рамы. Некоторые модели печи Булерьян хорошо работают на подставке высотой 20 сантиметров, но специалисты советуют делать 40-сантиметровые.

Выполнив чертеж, можно начинать изготовление подставки:

Чтобы снизить вероятность развития пожара, на месте расположения топки выложите невысокий пьедестал из кирпичей (2-3 ряда вверх). Когда он будет готов, можете поставить подставку с топкой.

Если дизайн дома позволяет, подставку можно сделать сразу кирпичной. В такой ситуации установки Булерьяна намного упрощается.

Рекомендации по эксплуатированию печки

Напольное покрытие, находящееся под дверкой топки, накройте прочным металлическим листом 50*70 сантиметров.

Печка работает благодаря оптимизированному процессу сгорания топлива, который в ней происходит. Поэтому при ее эксплуатации важно строго соблюдать требования к монтажу дымохода. Для стандартных моделей нужно сделать пятиметровый дымоход. Для более мощных конструкций – семиметровый дымоход.

Если во время работы печка немного дымит, вам нужно проверить тягу. Скорее всего, она недостаточная.

Ставьте печь на расстоянии 0,6 метра от материалов, которые легко загораются. Перед растопкой печи или закладыванием в нее дрова, проверьте, чтобы дымовая заслонка и регулятор были полностью открыты. Теперь можно укладывать топливо. Через двадцать минут горения конструкция перейдет в режим тления.

В топку можно бросать любое твердое топливо.

Если вы не уверены, что сможете правильно сделать подставку, тогда лучше обратитесь к профессиональному сварщику. Как правило, они знают все тонкости изготовления такой конструкции, поэтому сделают все быстро и не очень дорого. Если вы предоставите мастеру все материалы, то за его работу заплатите не больше 650 рублей.

Источник

Установка печи Бренеран

Так же окончательно решил, что буду дымоход исключительно типа «сэндвич» ставить.

За некоторое время пришло решение (не без помощи консультаций вИнтернете), что вот такая установка печи и вывода дымохода наружу –будут самыми приемлемыми для меня:

Печь и дымоход решил устанавливать во время отпуска сам в одиночку.Благо времени будет достаточно и пива тоже. Ещё я долго сомневался –смогу ли выгрузить сам печь из машины, привезя её после покупки надачу. Как-никак чуть больше 100 кг вес у печи. Однако всё прошлонормально. Печь при покупке мне погрузили в багажник моей Шевролет-Нивы(предварительно сложив сидения и подстелив картон от коробки-упаковкииз-под холодильника). А уже на месте я один спокойно вытащил её оттуда,опустил на землю, донёс до дому и установил на её место.

Как я уже говорил выше, главное у меня было то, чтобы точно вывестидымоход через стену и точно выставить его вертикально – чтобы он немешал двум краям крыш и не слишком близко подходил к окну. Всё это надобыло реализовать при помощи стандартных деталей, которые продаются длядымохода (проходник, переходник, угловой сэндвич и тройник со стаканом).

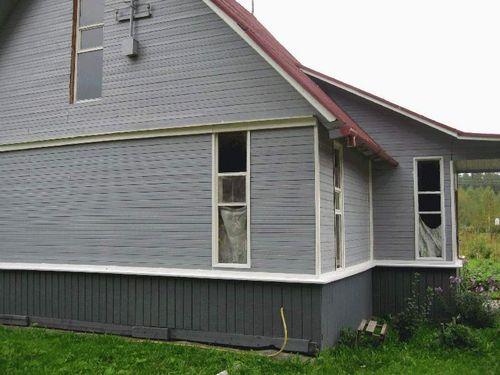

Какое место было выбрано и как оно выглядело ранее можно посмотреть на этой фотографии:

Самым ответственным было изготовление опорного кронштейна под дымоход.Ибо он должен быть достаточно прочным и жёстким, так как на него будетопираться всем своим весом дымоход вместе с тройником и прочимидеталями. Такой опорный кронштейн – изделие весьма индивидуальное ипришлось мне его делать по месту самому. Использовал стальные уголки 30мм и 50 мм. А так же болты соответствующей длинны М10 и М8. Дляизготовления использовал болгарку, обычную дрель и свёрла по металлу.

Пришлось сначала разобрать стену и укрепить посадочные места подкронштейн изнутри дома в стене дополнительными силовыми упорами в видекрепких уголков, длинных болтов и т.д. Собрал кронштейн снаружи иприделал к нему два уголка сверху в виде полозьев – для возможностисдвигания туда-сюда тройника (что бы была возможность отодвинуть весьдымоход от крыши). После спорки и установки – примерки этого опорногокронштейна – покрыл его лаком по металлу, защитив его тем самым отвоздействия коррозии (от ржавчины).

После этого только закрепил короб-проходник из нержавейки и стал делатьтеплоизоляцию на стену.

До стены от стенки печи у меня получилось 35см. Что в пределах допустимой нормы, если стена снабженатеплоотражающим экраном.

Стену заделал фанерой 10 мм и по всей еёплощади шурупами закрепил на фанере асбестовый лист (с асбестом работалв респираторной повязке).

Ибо асбест в открытом обращении нежелателендля здоровья (асбестовая пыль – канцероген).

А уже когда асбест заделанв стену и хорошо закрыт – опасности он не представляет (пылиться ведьнечему).

Всё закреплял шурупами с различным видом головок (плоские илиполукруглые – смотря куда их использовал). Место под саму печь возлестены так же хорошо изолировал от тепла. Сначала разложил по полуплитку и закрепил её шурупами по краям и углам.

Всё это накрыл листом оцинкованного железа соответствующего размера изакрепил хорошо шурупами соответствующего размера. По краям листасделал бортик, что бы мусор от дров не разносился по помещению, аоставался на оцинкованном листе (откуда его можно было бы легко сметатьвеником).

При этом все соединения герметизировал огнестойким герметиком, которыйпокупал вместе с печью.

Ушло на все швы дымохода – как раз один тюбикэтого герметика.

При сборке дымохода учитывал требование расположениенаправления стекания воды и дыма.

То есть – собирал снизу вверх (одевалверхние детали на нижние).

При расчете высоты дымохода над крышей яруководствовался соответствующими СНиП-ами (СНиП 2.04.05-91 «Отопление,вентиляция, кондиционирование» Печное отопление).

Так как дымоход у меня расположен на достаточном удалении от конькакрыши, то его вполне допустимо было делать в моем варианте чуть нижеконька.

Поэтому длина дымохода так же у меня не в виде рекомендованных6-ти метров.

Я сделал её на один метр короче. Соответственно – 5 метров– и пять труб сэндвичей. У меня ведь сама печь и её выход из стены также ведь на достаточной высоте от поверхности земли.

Поэтому высотадымохода оказалась достаточно внушительной. Нижние сегменты дымохода язакрепил к стене посредством стандартных стенных кронштейнов (при этомизнутри так же усилил и укрепил посадочные места для этих кронштейнов).

Но верхние сегменты в виде трёх труб сэндвичей – оказалисьнезакреплёнными.

Это всё же высокая конструкция и я решил закрепить верхнюю частьдымохода тремя растяжками по 120 градусов каждая друг от друга. Былкуплен соответствующий трос и специальные затяжные хомуты-крючки сразносторонней резьбой для натягивания троса. Концы тросов былиприкреплены посредством специальных скоб, привинченных к оголовку.Только после этого дымоход стал твердо и неподвижно на своём постаменте– опорном кронштейне.

От обоих краёв крыши он проходит на достаточном расстоянии и несоприкасается с краями крыш. Он как раз проходит в углу стыка обеихкрыш. Всё встало в самую тютельку на свои места (!). Подставку печиприкрутил к полу длинными болтами, просверлив в ножках отверстия ипройдя их через плитку под печью при помощи сверла с победитом.

Собрав печь и дымоход в единое целое – я выждал аж 3-е суток до полного высыхания огнестойкого герметика(как сказано в инструкции к нему – сохнет от 24 часов до 96-ти).
Только после этого решил попробовать протопить печь.

Сначала изучил инструкцию по использованию регулировочных задвижек. Всёоказалось просто. Первый раз протопил печь на максимуме. Особо ненастраивал длительность горения, поэтому она работала чуть более 6-тичасов. Вон-и-и-и-ща была в первое время – жуткая! Краска запекалась.Выгорало то, что должно было выгореть и обгореть. Так как на улице былооколо 19 градусов – в помещении было под 40. Пришлось держать все дверии окна нараспашку – что бы сквозняк свежий воздух в дом приносил ивыветривал запах обгораемой печки. В обще всё прошло нормально.Особенно я следил за местами возможного нагрева возле проходного короба(сквозь стену). Но тут всё было отлично.

Так что печь была обожжена в пределах нормы. Следующий раз протопитьпришлось буквально на следующее утро. Ибо в конце июня были холодныеутренние часы, и температура в середине дня не поднималась выше 18-тиградусов. А утром было около 12-ти. Протопил печь – стало тепло иприятно! Горела она уже по инструкции около 9-10 часов на однойзакладке. Тяга в печи хорошая – так как дымоход вроде бы выставленнормально (время покажет).

Печь и все аксессуары к ней покупал на рынке Садовод. Аксессуары к печистоят гораздо дороже, чем сама печь. Кроме того, подставку купив за4000 рублей, я в последствии видел уже за 3500 точно такую же. Поэтомуесть смысл сначала походить и прицениваться.

Листы жести для экранирования от тепла – купил на строительном рынке вЛюблино возле торгового центра «Москва». Листовой асбест был куплен наЗамоскворецком строительном рынке на Болотниковской улице. Кроме тогона строительном рынке пришлось купить различных необходимых кронштейновдля крепежа усиления в стенах и различных видов болтов с гайками ишайбами, а так же различных шурупов. Плитка же была у меня в запасе.

Источник

Подставка под печь Булерьян советы и инструкция по изготовлению

Печь Булерьян – это сложная по работе и устройству отопительная система, которой необходима правильная циркуляция воздушных потоков для эффективной работы конструкции. С этим связана необходимость подставки, которая так же играет роль декоративного элемента.

Для чего нужна подставка?

Многие специалисты рекомендуют приобрести или сделать подставку, еще до того, как начать установку печки Булерьян, на это есть несколько важных причин. Эта деталь общей конструкции отопительной системы будет выполнять одновременно несколько функций:

Эти пять основных функций, которые выполняет подставка под Булерьян, являются важными составляющими в работе отопительной системы и пренебрегать ими невозможно. Если циркуляция воздуха будет плохой, то печка не будет обогревать помещение. Если пожарная безопасность будет не обеспечена – возможно возгорание помещение. Именно поэтому специалисты настоятельно рекомендуют подготовить эту деталь, еще до начала установки самой печи Булерьян.

Как правильно выбрать и сколько стоит?

Подставка позволяет топке находиться на определенной высоте от пола, что делает возможным циркуляцию воздуха в помещении, а значит и правильную работу отопительной системы Бренеран. Кроме того, она придает дополнительную пожарную безопасность и удобство пользования Булерьяном.

Выбирая подставку, следует обращать внимание на качество металла, из которого она изготовлена. Самым крепким считаются экземпляры из железа или высокопрочной стали. Так же важно чтобы печка соответствовала по размерам подставке, иначе правильного смешивания воздушных слоев в помещении не получится.

Обычно цена подставки под Булерьян напрямую зависит от размеров и используемых материалов. Реализованная из обычного железа и в стандартном дизайнерском решении, обойдется в 3-4 тысячи рублей. Но многие предприимчивые и хозяйственные пользователи Булерьяна изготавливают подставку своими руками – это не сложно и позволяет значительно сэкономить.

Инструкция по установке

Чтобы эта уникальная отопительная система функционировала правильно, хорошо отапливала помещение и имела максимальное КПД, очень важно её правильно установить. Оставляйте определенное расстояние не только от пола до топки, но и до стен – это позволит воздушным потокам вести себя активно. Наиболее эффективное положение Булерьяна предложено на данной схеме:

Поэтому сначала выбирается место, где будет расположена подставка и установленная на неё топка. Запрещено ставить отопительную систему на полы из линолеума или дерева, в этом случае понадобится дополнительный подиум из раствора или кирпича. Когда с местоположением определились, можно приступать к установке:

Конструкция Bullerjan довольно легко монтируется, поэтому вызывать специалистов не обязательно, но если вы волнуетесь в правильности установки, то можно пригласить профессионалов. Перед началом эксплуатации убедитесь, что печь установлена правильно, подставка её держит хорошо, а в дымоходе нет отверстий. Внешне установленный Бренеран должен выглядеть как на фото ниже:

Пример правильной установки

Как сделать своими руками

Если вы решили сэкономить или не нашли подходящий товар в магазине, то можно чтобы была изготовлена подставка под печь Булерьян своими руками, из металла или кирпича. Чаще всего используют именно железо, сваривая конструкцию из обрезков арматуры.

Инструменты

Для изготовления правильно функционирующей подставки под булерьян необходимы следующие инструменты:

Так же перед началом изготовления этой части конструкции, необходимо приобрести и подготовить качественные металлические материалы.

Необходимые материалы

Для изготовления основы для бренеранов чаще всего используется арматура, профиль или металлические уголки.

Пошаговая инструкция по изготовлению

Самое важное в изготовлении подставки своими руками, это правильно и тщательно измерить саму печку, а также сделать верный чертеж. Именно эта процедура является основной и самой сложной, она определит правильность установки конструкции и работу системы.

На рынке чаще всего можно встретить подставки такого типа как на данном фото:

Стеклянная подставка под Булерьян

Что-то подобное нужно сделать и вам. Чертеж и внешний вид подставки напрямую зависит от того, какая конструкция будет устанавливаться на неё, какой вес топки, её длина и ширина. Наиболее оптимальными считаются подставки с высотой 40 сантиметров. Именно это значение позволяет производить системе качественный забор воздуха и правильно циркулировать воздушным потокам внутри помещения. Ножки делать лучше всего из металлических уголков, а не арматуры, из которой сваривают рамы. Некоторые Бренераны отлично функционируют на более низкой высоте – 20 сантиметров, но следует понимать, что для качественного обогрева помещения нужно активное движение воздушных потоков.

Когда чертеж готов, можно приступать к изготовлению основание под топку:

Чтобы увеличить пожарную безопасность, под местоположением топки выкладывается из кирпича небольшой пьедестал в 2-3 ряда высотой, на который и устанавливается подставка вместе с Булерьяном.

Иногда дизайн помещения позволяет реализовать подставки под топку из кирпича, в этом случае процесс установки становится намного проще. Чтобы понять, как правильно должна стоять отопительная система этого типа, можно ознакомиться с рисунком:

Вариант установки Булерьяна на кирпичную подставку (СЛЕВА)

Вывод

Если вы волнуетесь, что не справитесь с изготовлением подставки, то лучше всего её заказать у профессионального сварщика. Обычно специалисты в этой сфере труда знают все особенности изготовления подобных конструкций и легко справляются с такими заказами, выставляя низкую цену за готовую подставку. Изготовление подставки профессиональным сварщиком обойдется в 300-500 рублей, если все материалы были предоставлены заказчиком.

Источник

Подставка под печь Булерьян — советы и инструкция по изготовлению

Печь Булерьян – это сложная по работе и устройству отопительная система, которой необходима правильная циркуляция воздушных потоков для эффективной работы конструкции. С этим связана необходимость подставки, которая так же играет роль декоративного элемента.

Для чего нужна подставка?

Многие специалисты рекомендуют приобрести или сделать подставку, еще до того, как начать установку печки Булерьян, на это есть несколько важных причин. Эта деталь общей конструкции отопительной системы будет выполнять одновременно несколько функций:

Эти пять основных функций, которые выполняет подставка под Булерьян, являются важными составляющими в работе отопительной системы и пренебрегать ими невозможно. Если циркуляция воздуха будет плохой, то печка не будет обогревать помещение. Если пожарная безопасность будет не обеспечена – возможно возгорание помещение. Именно поэтому специалисты настоятельно рекомендуют подготовить эту деталь, еще до начала установки самой печи Булерьян.

Как правильно выбрать и сколько стоит?

Подставка позволяет топке находиться на определенной высоте от пола, что делает возможным циркуляцию воздуха в помещении, а значит и правильную работу отопительной системы Бренеран. Кроме того, она придает дополнительную пожарную безопасность и удобство пользования Булерьяном.

Обычно цена подставки под Булерьян напрямую зависит от размеров и используемых материалов. Реализованная из обычного железа и в стандартном дизайнерском решении, обойдется в 3-4 тысячи рублей. Но многие предприимчивые и хозяйственные пользователи Булерьяна изготавливают подставку своими руками – это не сложно и позволяет значительно сэкономить.

Инструкция по установке

Чтобы эта уникальная отопительная система функционировала правильно, хорошо отапливала помещение и имела максимальное КПД, очень важно её правильно установить. Оставляйте определенное расстояние не только от пола до топки, но и до стен – это позволит воздушным потокам вести себя активно. Наиболее эффективное положение Булерьяна предложено на данной схеме:

Поэтому сначала выбирается место, где будет расположена подставка и установленная на неё топка. Запрещено ставить отопительную систему на полы из линолеума или дерева, в этом случае понадобится дополнительный подиум из раствора или кирпича. Когда с местоположением определились, можно приступать к установке:

Конструкция Bullerjan довольно легко монтируется, поэтому вызывать специалистов не обязательно, но если вы волнуетесь в правильности установки, то можно пригласить профессионалов. Перед началом эксплуатации убедитесь, что печь установлена правильно, подставка её держит хорошо, а в дымоходе нет отверстий. Внешне установленный Бренеран должен выглядеть как на фото ниже:

Пример правильной установки

Как сделать своими руками

Если вы решили сэкономить или не нашли подходящий товар в магазине, то можно чтобы была изготовлена подставка под печь Булерьян своими руками, из металла или кирпича. Чаще всего используют именно железо, сваривая конструкцию из обрезков арматуры.

Инструменты

Для изготовления правильно функционирующей подставки под булерьян необходимы следующие инструменты:

Так же перед началом изготовления этой части конструкции, необходимо приобрести и подготовить качественные металлические материалы.

Необходимые материалы

Для изготовления основы для бренеранов чаще всего используется арматура, профиль или металлические уголки.

Пошаговая инструкция по изготовлению

На рынке чаще всего можно встретить подставки такого типа как на данном фото:

Стеклянная подставка под Булерьян

Что-то подобное нужно сделать и вам. Чертеж и внешний вид подставки напрямую зависит от того, какая конструкция будет устанавливаться на неё, какой вес топки, её длина и ширина. Наиболее оптимальными считаются подставки с высотой 40 сантиметров. Именно это значение позволяет производить системе качественный забор воздуха и правильно циркулировать воздушным потокам внутри помещения. Ножки делать лучше всего из металлических уголков, а не арматуры, из которой сваривают рамы. Некоторые Бренераны отлично функционируют на более низкой высоте – 20 сантиметров, но следует понимать, что для качественного обогрева помещения нужно активное движение воздушных потоков.

Когда чертеж готов, можно приступать к изготовлению основание под топку:

Иногда дизайн помещения позволяет реализовать подставки под топку из кирпича, в этом случае процесс установки становится намного проще. Чтобы понять, как правильно должна стоять отопительная система этого типа, можно ознакомиться с рисунком:

Вариант установки Булерьяна на кирпичную подставку (СЛЕВА)

Вывод

Если вы волнуетесь, что не справитесь с изготовлением подставки, то лучше всего её заказать у профессионального сварщика. Обычно специалисты в этой сфере труда знают все особенности изготовления подобных конструкций и легко справляются с такими заказами, выставляя низкую цену за готовую подставку. Изготовление подставки профессиональным сварщиком обойдется в 300-500 рублей, если все материалы были предоставлены заказчиком.

Источник
