Сообщества › Сделай Сам › Блог › Стойки под автомобиль Своими руками.

Привет всем, ранее видел пару подобных статей, решил кратко описать и свой вариант стоек (подставок) или как кому удобно.
Возникла потребность, решил попробовать сделать сам. Сначала сделал 2ш, так сказать пробных, затем ещё 2.
Для изготовления потребовалось:
-квадрат-труба 50х50;
-квадрат-труба 40х40;
— полоса 4х40;
— лист 3мм.
Решил, что минимальная высота будет 30 см, телескопическая, двусоставная, с шагом 5 см, максимальная высота 50 см. отверстия — 10мм. Естественно размеры можно изменить под свои запросы.
Трубу 40х40 усилил с двух сторон полосой 4х40. получилось и прочно и трубы входят друг в друга достаточно плотно. Основание порядка 16х16см, так же были нарезаны косынки, квадратики 4х4см для усиления в месте фиксатора высоты. Всё сварено, облагорожено зачистным крутом и покрашено строительной грунтовкой.
Ниже смотрим фотки, комментировать не стесняемся.

Метки: стойки, подставки, в гараж, своими руками.

Комментарии 48

Привет. Подскажи какая толщина квадратной трубы использовалась?

на сколько помню — толщина стенки 2мм, поэтому усиливал в месте болта полосой 4×40

спасибо. Хочу тоже трубу покупать для стоек таких вот и узнаю все мелочи.

не изощрялся и не искал особо, буквально на первом же складе металла и купил.

Привет. Подскажи какая толщина квадратной трубы использовалась?

и ещё, пара у меня с основанием около 16х16 см, сейчас подготовил пару с основанием 25х25, много отзывов было насчёт именно этого момента, соответственно и нижние косынки можно длиннее сделать.

Оч нужная вещь!Лето-то не за горами.А с такими удобнее.чем по земле на брюхе…

у меня хорошая яма и почти всегда всё делаю с её помощью, но иногда надо подставить для подстраховки и чтобы домкрат разгрузить, особенно если стоит не один час, а иногда пару дней. А так же собираюсь выбрасывать переднюю подвеску, а потом и мост для восстановления, так что ещё не раз понадобятся.

Давненько тут стоек не было)))

Андрей! Я так понимаю, что активной критикой отобьют тебе охоту выкладывать свой «кулибинизм» в дальнейшем. Не останавливайся! Стойки клёвые получились! Честно! Основание в 16 см не каждая заводская стойка имеет. Просто может чуть толще металл в основу подварить? Чтоб типа «на всякий пожарный». И по ходу вопрос: полосу 4 на 40 приваривал только с 2 сторон или со всех четырёх?

спасибо, полоса с двух, тогда получается, что трубы без лишнего люфта ходят друг в друге, а про основание — при эксплуатации естественно буду наблюдать, как себя поведут, если что — доварю снизу большую площадку, это сделать не долго. если сделать огромную — устойчивее — да, но рядом домкрат уже не поставишь. проще поставить 2 стойки или оставить домкрат, поставить стойку и разгрузить домкрат.

при такой высоте желательно основание 25 см или более + косынку шире(чтобы заканчивалась в 1-1.5 см от края основания, форма — равнобедренный треугольник. вся нагрузка будет равномерно ложиться на косынки, а не на основание) + тонкая подушка из фанеры на винтах впотай. болтов для подстраховки можно 2 поставить, в уже готовое отверстие и на шаг ниже. и лучше не болты, а пальцы с гладкой поверхностью — их точно не закусит в отверстии.
з.ы. в армии и чуть-чуть после армии был стропальщиком, видел, как автокраны на разводных опорах кувыркаются из-за неправильной установки опор при подъёме даже небольшого веса.
з.з.ы. друг учился на инженера по спецтехнике(автокраны, бульдозеры, погрузчики, скрепперы, грейдеры и т.п.), как-то раз по пьяни мусолили с ним эту тему:) ну и рассказы одного из преподов он рассказывал — и как башенные краны валили и жгли перегрузом, и как автокраны переворачивали. это, на самом деле, всё фигня — люди при этом гибли, вот в чём главная беда. поэтому желаю быть внимательнее и осторожнее по отношению к себе и своей жизни. и удачи в гараже, в дороге, на работе и дома!:)

Зря такая конструкция основания стойки, лично я живу раз и жизнь не как у кота 9 а одна, сделал бы раскосы шире и пятак по больше. С такими вещами не чего рисковать!

плохо, что лист в основании, а не три ноги, причем лист с маленькой площадью и труба профильная, а не круглая.чтоб повернуть придется вращать всю стойку, а не только верхушку
и отверстие в 10 мм все же маловато. хотя бы 12 для надежности

Марсик! Я, может, и не специалист, но КАК «труба профильная, а не круглая.чтоб повернуть придется вращать всю стойку, а не только верхушку» вращать верхушку в круглой трубе, когда дыры сквозные через 180 градусов?

Кстати дыры.зачем ловить и совмещать отверстия наружной и внутренних труб?ведь можно вставить палец во внутреннюю трубу, а затем уже ее вставить в наружную и палец будет опираться на трубу. С круглыми трубами верх вращается двумя пальцами.и не нужно тягать всю массу.

Согласен, площадки маловаты, а в остальном РЕСПЕКТ!

спасибо, по поводу площадок — как уже писал — в процессе эксплуатации естественно понаблюдаю, будет неустойчиво — доварю снизу площадку побольше.

Или предусмотреть фанеру (24 или толще) и закрепить снизу к стойкам…

идея нормальная но я под такой не лягу 🙂
Основание инимум половина высоты а лучше больше.
То что пол ровный пофиг. Машину столкнуть с такой более чем реально.

у меня хорошая яма)) на полную высоту — наврядли ставить буду, пробовал на 40 см — всё нормально, а всю машину поднимать и ставить на 4 стойки — не планировал, но попробовать можно))

Я себе из уголков пирамидки сварил 400мм в высоту. Сторона основания была 200.
Машина стоит но столкнуть более чем реально. Переделал на основание 300 мм, хрен столкнешь.
А учитывая что сделалито что сделали, такая вещь должна иметь основание на всю высоту. Иначе не стоит делать. Это безопасность! И хрен с ним наглухо придавит, а если инвалид?
в этом деле стоит перебздеть.

ну в процессе буду смотреть, пока пробовал 2 раза, понадобятся чуть позже, когда буду выкидывать сначала переднюю подвеску, а потом мост для почистить-подкрасить. возникнут проблемы — материал ещё есть, можно снизу плиту и по-больше доварить.

хорошо получилось! ну а если площадки мало будет, то лист больше наварить снизу и всё. Хотя это может только на фото так смотрится.

именно так, потому что сделано далековато и чуть сверху, и в разложенном положении на фото=45см.

хорошо получилось! ну а если площадки мало будет, то лист больше наварить снизу и всё. Хотя это может только на фото так смотрится.

критика — тоже хорошо, если обоснованно + каждого свои запросы, понимание и т.д. так что не цепляет)) опробовал, ставил москвич, весь перед на 2 шт высота 40см, wv t4 под один поддомкратник высота 30.

Источник

Из чего можно изготовить подставку под машину своими руками

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту.

При самостоятельном ремонте автомобиля важно, чтобы он никуда не откатился, ведь это может привести к тяжелым травмам, повреждению оборудования или самого транспорта. Поэтому используют подпорки для многих ремонтных работ. И недорогим решением станет подставка под машину своими руками.

Конструкция

Подставка под машину своими руками или покупная имеет простую конструкцию. Она оснащена треногой для установки на пол, креплением, которое удерживает авто за пороги. Иногда оборудуется механизмом регулировки по высоте. Но этот подъемник не применяется вместо домкрата. Поэтому автомобиль сначала поднимают домкратом, а потом уже используют подпорки.

Подставка под машину своими руками

Из чего можно сделать подставку

Чертежи для подставки под автомобиль своими руками часто встречаются в интернете. Их авторы утверждают, что треноги можно делать из дерева, металлических труб, а также иных материалов.

Чаще автолюбители делают подпорки из дерева или металла. Эти материалы доступны и удобны для изготовления устройства. Чертежи подставки под машину можно взять не готовые, а сделать своими руками. Это позволит создать оригинальную вещь.

Виды подставок

Страховочные подставки под автомобиль, которые делают своими руками, бывают нескольких типов. Они делятся на регулируемые и нерегулируемые. Подпорки отличаются материалом, из которого они сделаны.

Страховочные подставки под автомобиль

Подставка из дерева под автомобиль своими руками – самый простой вид треноги. Она обычно нерегулируемая, но обладает достаточной надежностью. Часто делают или покупают и подпорки из металла. Они обычно регулируются и подходят как для легковых, так и для грузовых авто.

Нерегулируемые

Нерегулируемые треноги дешевые. Такая подставка под авто из дерева своими руками выполняется очень быстро. Изготавливают их и из других материалов.

Регулируемые

Регулируемые подставки под машину, покупные и сделанные своими руками, оснащены механизмом, позволяющим менять высоту поднятия. Это очень удобно в работе. Но готовые устройства стоят дорого. А сделать их сложнее, чем обычные подпорки. Для изготовления применяют металл или железо и дерево.

Регулируемые подставки под машину

Такие подпорки используют в гаражных автомастерских. Можно применять их и для ремонта своего авто, если работы сложные.

Подставка своими руками — готовые схемы

Сделать подставку под автомобиль можно своими руками. В сети представлены чертежи и схемы. Но нарисовать макет можно и самим.

Как видно по фото подставок под автомобиль, сделанных своими руками, обычно создают простые треноги из дерева без регулировки. Они применяются для ремонта и обслуживания легковых машин. Подпорки легкие, но выносливые.

Но встречаются и схемы более сложных конструкций, позволяющих регулировать высоту. Их создание обычно требует опыта работы с металлом и занимает чуть больше времени. Но зато такая подставка под машину своими руками подходит для сложного ремонта и тяжелого транспорта.

Инструкция по изготовлению

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту. Для изготовления потребуются следующие материалы:

Инструкция по изготовлению

Подставка под машину своими руками делается так:

После сборки подпорку можно покрасить или покрыть иными материалами. Она легко выдержит легковую машину и небольшой грузовичок или внедорожник.

Источник

Подставка для автомобиля

Подставка-стойка регулируемая с 8-ю положениями для удержания автомобиля при проведении ремонтных работ или удержания аналогичных грузов. Изготавливается полностью из листового металла методом лазерной или плазменной резки и последующей гибки на листогибочном прессе. Габаритные размеры :180х180мм, высота от 290 мм до 490 мм (через 25мм). Материал сталь толщиной 2мм и 4мм.

Состав: 3д модель, контуры dxf

Софт: Autodesk Inventor 2013

Автор: Philip

Дата: 2019-10-01

Просмотры: 441

9 Добавить в избранное

Еще чертежи и проекты по этой теме:

Состав: 3D Сборка, чертеж общего вида, спецификация

Софт: КОМПАС-3D 16.1.8 SP3

Софт: КОМПАС-3D 16.1.2, 13.0

Состав: Сборочный чертеж (СБ), Спецификация (СП), Деталировка

Состав: Пояснительная записка, Лист 1: Конструкция подвески; Лист 2: Схема техпроцесса ремонта подвески; Лист 3: Эскиз операций по замене втулок

Автор: Philip

Дата: 2019-10-01

Просмотры: 441

9 Добавить в избранное

Источник

Subaru Impreza XV Перфекционист › Бортжурнал › Как ремонтировать подвеску без ямы и подъемника? Подставки Сорокин 3.805

Ковыряние подвески — очень увлекательное и веселое занятие. Зачем лишать себя удовольствия и доверять его другим людям? К тому же, имея в распоряжении гараж, хоть и без ямы.

Вариаций на эту тему существует множество, я лишь выбрал для себя наиболее удобный, более-менее безопасный и менее колхозный вариант. Это страховочные подставки под автомобиль Сорокин 3.805, в количестве четырех штук.

Сразу очень понравилась возможность сложить подставку ножками к центру. Это очень экономит место при хранении. Грузоподъемность 5 тонн. Минимальная высота: 350 мм. Максимальная, в полностью выдвинутом состоянии: 580 мм.

«А где же тюнинг?» — спросит искушенный читатель. А вот он!

Мягкие лапы из жесткой резины, как на подъемнике! Теперь схема проста: поднимаем домкратом одну сторону автомобиля, устанавливаем под лонжерон две подставки. Затем поднимаем другую сторону, ставим еще две под второй лонжерон. Желательно упираться именно в лонжероны, так как пороги у нас сделаны из мягкого металла, и со временем устают и проминаются. Даже на минимальной высоте, при полностью сложенных подставках, высоты подъема хватает, чтобы вывесить колеса, залезть под машину целиком, а дальше уже дело техники! Главное — не забывать, что домкрат нужно упереть не в центр лонжерона, и не ровно между колес, а в центр тяжести автомобиля, который за счет тяжелого двигателя находится примерно на стыке крыши и лобового стекла.

Подставки от Сорокина бывают нескольких видов.

Моя лучше всех, за счет самой широкой расстановки лап и складной конструкции.

Уже удалось проверить данную схему в действии.

Результат: работать вполне можно! Отработаю схему — попробую поднимать машину повыше. Для этого уже купил домкрат Wiederkraft WDK-80165 с высотой подъема 610 мм.

Что порадовало, так это наличие схемы домкрата и РЕМКОМПЛЕКТ! Фирма веников не вяжет.

Правда с его высотой подхвата 270 мм с самого пола поднять им автомобиль не удастся, но и подъем на большую высоту нужно делать в несколько этапов. Да и устойчивость данного домкрата вызывает большие сомнения, нужно увеличивать площадь опоры и наконечник штока.

И все-таки для подъема машины удобнее всего использовать подкатной домкрат Ombra OHT203.
А для перемещений под машиной — подкатной лежак AE&T T36-1.

Источник

SJRacing — тюнинг комплектующие для вашего автомобиля

Подставка под автомобиль своими руками

Но как никак в 21 веке живем все-таки, хочется что-то посовременнее, функциональное и не менее надежное.
В довольно долгих раздумьях мастер понимал, что все уже давно придумано до него. Остается только зайти в интернет и подобрать наиболее подходящий вариант.

Выбор был сделан, материал куплен. Для данной самоделки нам понадобятся две квадратные трубы 30 на 30 и 40 на 40, толщина стенки 3мм.

Поскольку конкретных размеров никаких нет, автор решает делать все приблизительно, на глаз, так сказать. Первым делом необходимо разметить сороковую трубу. После отрежем необходимую общую длину для 2-ух заготовок, которые в свою очередь также придется распилить под углом, но уже ближе к краю.


Детали готовы и абсолютно симметричны друг другу.

А теперь настала очередь 30-ой трубы. Она отлично входит и выходит в сороковую, следовательно, сороковую трубу можно использовать как шаблон для разметки тридцатой трубы и обрезать лишнее при помощи болгарки.

Из 30 трубы также получили 2 детали. Теперь вернемся к 40-ой трубе. Нам необходима еще одна деталь с краями под углом.

Вот, что имеем на данном этапе.

Получается своеобразный домик, поперечину необходимо будет приварить к верхним отрезкам по краям. Этим сейчас и займемся.


И все бы ничего, но есть очень не маленький нюанс в виде зазора между трубами по 4мм. Это слишком много, по 2мм куда ни шло, надо это исправлять.

Автор нашел 2-ух миллиметровую металлическую пластину. Из нее было решено сделать проставки в виде полосок. Это единственный способ сократить зазор, хотя, если изначально взять 40-ую и 35-ую трубы с толщиной стенок в 2мм, то этот момент можно было бы исключить. Но все же 35-ую трубу сложнее купить, не везде ее продают, плюс ко всему стенка 3мм все же внушительней чем 2мм, поэтому как есть.

Зазор уменьшен, ход свободной, то что и требовалось получить.

Далее полоски необходимо аккуратно приварить точками к трубам.

С помощью керна размечаем будущие отверстия по краям и сверлим, начиная небольшим диаметром. Для совпадения отверстий между собой держим трубу в трубе. Заканчиваем сверление десятым диаметром сверла.

Проверка болтом показывает, что задумка удалась, совпадение четкое.

По точно такому же принципу необходимо сделать отверстия в стойке. И на противоположной стойке абсолютно такие же манипуляции.

Пока все идет по плану. Далее разбираем заготовки на части и приступаем к разметке на внутренних направляющих стойках, отталкиваясь от верхнего отверстия на 30мм с последующим повторением. Всего необходимо просверлить 4 таких отверстия.

Итак, основная часть готова, не хватает конечно же упоров. На эти цели пойдет остаток 30-ой трубы.

Детали сварены, единственное, оставляем нетронутыми те участки, где будут располагаться усилители стоек, по-простому косынки. Далее нам необходим обрезок 4-х миллиметрового листа. Его остается только разметить и вырезать недостающие детали.


Косынки готовы, расположение вдоль стоек с наклоном относительно поверхности. Сразу же привариваем все на свои места.

Перед вами старый поломанный домкрат:

У основания не выдержали зубья, ходовой винт сильно деформирован. Причиной такой поломки стало то, что когда-то автор сегодняшней самоделки слишком высоко поднял машину, и она просто съехала в сторону, соскочив с домкрата и тем самым повредив его.

Но в данный момент нам нужна лишь резинка с верхней части домкрата.


Под резинку необходимо сделаю специальное основание с бортами. Для этого отлично подойдет профильная труба 50 на 20мм. Вот что получилось в итоге.

Но это еще не заключительный элемент нашей конструкции. А сейчас давайте все соберем и посмотрим, что же в итоге у нас получилось.


В подставке 4 отверстия и конечно же не хватает фиксаторов. Можно конечно придумать что-то из болтов, но, пожалуй, не в этот раз. Десятый кругляк защищаем от коррозии, нарезаем на отрезки по 60мм в необходимом количестве, керним и прямиком к станку.

И вот шпильки в количестве 4-ех штук готовы, остается сделать лишь фаску.

Теперь нам понадобятся кольца от дешевых китайских брелоков. Они отлично подходят для новой задачи.

И чем не суровый брелок для слесаря получается? И на конец-то изготовление приблизилось к заключительному этапу – покраске.

Краска полностью высохла, далее следует сборка.


Такая вот необычная подставка получилась. И конечно же ее необходимо проверить в работе. Для этого необходимо переместится в гараж. Начинаем с того, что снимаем поперечину и подставляем ее между домкратом и точкой опоры на ребре жесткости, вот так:

Затем продеваем стойки и фиксируем их шпильками.

Все, можно опускать, подставка работает.

Теперь давайте поднимем автомобиль повыше, увеличив высоту стоек.

Зафиксировав, опускаем домкрат. При этом автор заметил смещение подставок относительно пола из-за опорной резинки. При поднятии автомобиля он немного смещается, как бы съезжая на резинке. Тут требуется конкретный фиксатор. Изготовим новый упор с отрезками кругляка на пластине.

Давайте попробуем заново поддомкратить и установить подставку.

Как видим, проблема решена, смещения никакого нет, авто стоит уверенно. Также давайте опробуем подставку с задней части автомобиля.


Машина стоит очень уверенно, при раскачке ничего не происходит. Пожалуй, на этом можно заканчивать. Благодарю за внимание. До новых встреч!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Страховочная подставка под автомобиль

МАТЕРИАЛЫ
1) Профильная труба толстостенная 30х30 мм
2) Профильная труба 20х40 мм
3) Профильная труба толстостенная 40х40мм или уголок с полками 35х35 мм
4) Листовое железо толщиной 3 мм
5) Листовое железо толщиной 6-8мм (я взял шайбу наружным диаметром 60мм и толщиной 5мм)

ИНСТРУМЕНТ
1) Углошлифовальная машинка
2) Отрезные и зачистной диски
3) Электродрель или сверлильный станок
4) Свёрла диаметром 13 и 16 мм
5) Сварочный аппарат
6) Электроды
7) Слесарный угольник
8) Рулетка
9) Подкатной домкрат

Сначала нарисовал пару картинок

На работе нашлась убитая, списанная рохля. С которой были позаимствованы тяги подъёма передних колёс(толщина стенки 4,5 миллиметра).

Эти тяги были порезаны на шесть частей.

А затем сварены. Швы зачищены. Первая, уже готовая нога, была использована как кондуктор при сварке второй. Углы контролировались слесарным угольником.


После этого приступил к сварке верхней поперечины и стоек. Их варил из уголка, с миллиметровым зазором, на обрезке тяги. Стянув струбцинами уголок.

После этого просверлил отверстия в ножках, верхней поперечине и опорах. Центральное отверстие поперечины сверлил 16 миллиметровым сверлом. В него была вставлена трубка и обварена.

Для укосин(рёбер жёсткости) опор из трёхмиллиметрового железа были вырезаны треугольники.

У основания опор(профильная труба 20х40мм) была разрезана вдоль трубы по центру одна широкая полка и вырезан квадрат.

После чего опоры были сварены
Сверху в центральное отверстие верхней поперечины вставляются сменные вкладыши для установки подставки в поддомкратник как у меня, под порог или рычаг(балку или мост) автомобиля, которые показаны в ролике.

С другой стороны поперечины в районе центрального отверстия приварил шайбу на которую будет опираться подкатной домкрат.

Так как у моего домкрата пятка была всего 45мм диаметром, пришлось к ней приварить железяку от динамика к которой клеится магнит.

Для изготовления вкладыша отрезал от вышедшего из строя штатного домкрата пятку. Из 8мм железа вырезал прямоугольник и просверлил его. В отверстие вставил и прихватил сваркой болт М12 подходящей длинны а сверху приварил пятку.


Вот такая получилась страховочная подставка.


Всем желаю безопасного обслуживания и ремонта своих железных коней, без травм! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простые подставки под автомобиль своими руками

В этой статье хочу рассказать, как можно сделать регулируемые подставки для автомобиля, очень удобные и в изготовлении простые.
Ноги напилены из обрезков профильной трубы 30х60. Выборки под трубу сначала делал болгаркой, после доводил полукруглым напильником и шарошкой. Трубка — из водопроводной трубы х.з. какого диаметра в дюймах, я не водопроводчик, но внутренний — порядка 29 мм., и в нее с достаточной свободой и необходимой плотностью зашла резьбовая шпилька на 27.Т.к. лютой точности изделия не требовалось, для сборки обошелся импровизированным кондуктором прямо на верстаке:Почти готово:Готово. От горизонтальных распорок между ногами отказался, т.к. расчетная нагрузка на каждую подставку невелика — порядка 400 кг:Ход — от 350 до 600 мм., но можно и больше — все дело в длине обрезка шпильки. В моем случае — 330 мм.Все семейство в сборе : )Далее были изготовлены индивидуальные пятки-опоры под конкретную машину. На четыре подставки — U-образные опоры под лонжероны. Материал — все та же водопроводная труба и фрагмент квадратного профиля 80х80: Оставшаяся пара подставок обзавелась опорами под основания серег рессор:Ну и в деле: Кузов выставлен в горизонте, теперь можно смело пилить без риска потерять геометрию.

Самодельные приспособления для ремонта машины

Это самодельное приспособление не раз выручало водителей и автомехаников

Это приспособление желательно иметь в гараже, а в некоторых поездках и в багажнике автомобиля. Оно выручит и обезопасит вас при ремонте авто.

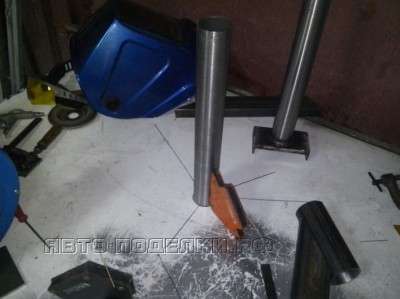

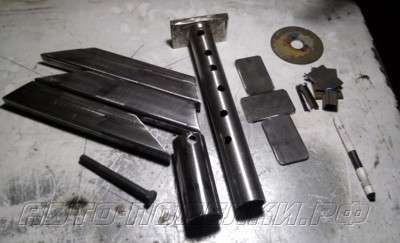

В качестве материала используем две трубы толщиной 57 и 48 мм. Стальная пластина. Мастер взял толщиной 8 мм. Отрезаем от каждой трубы по куску длиной 23 см. Можно применить хитрость для разметки трубы с помощью листа бумаги. На 57 на расстоянии 3 см от одного конца просверливаем отверстие (обе стенки трубы)
под болт.

Берем сверло на 6 мм. Завершаем ступенчатым сверлом. Делаем опорный уголок на конце более тонкой трубы. Сверлим отверстия в трубе на расстоянии каждого друг от друга 2 см.

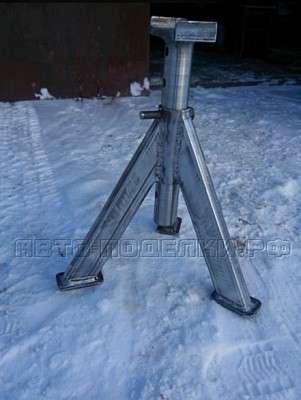

Получился компактный мобильный фиксатор с телескопической конструкцией. Это страховочная стойка, устанавливаемая при ремонтных работах под автомашину. Выступает как добавочный фиксатор при подъеме авто на домкрате. Устройство со своей задачей справляется.

Автор идеи видеоканал Китай Мастер

Очень нужный инструмент! Сделайте себе такой обязательно! У моей знакомой мужа придавило, когда домкрат слетал, а он был в это время под машиной…

Ничего нереального. Обычная опасная колхозная стойка, хоть и выполненная качественно. Мягкий болт срежет и телескоп съедется в самое неудачное время – когда обслуживальщик будет под машиной и рядом никого не будет. Про выворачивание тоже не стоит забывать. Можно пользоваться только при работе рядом с автомобилем или в качестве доп.страховки стоечного гидравлического домкрата (у подкатных страховка есть). У меня есть 2 подобные в гараже, но резьбовые – точно никогда не съедется. Сделаны когда-то отцом в заводских условиях. Но под машину, подвешанную на них, всё равно не лазаю, для этого есть яма.

владимир ерохин
3 месяца назад
новое- хорошо забытое старое… Лет десять назад делал тоже такие стойки,но немного другой конфигурации..но принцип тот же… Пользуюсь с удовольствием, очень удобно и безопасно… А под автомобиль на стойку кладу брусочек буковый, и кузов не царапается. Если что то могу фото предоставить.

Гражданин Игрек
3 месяца назад
На мой взгляд, одна из самых полезных и простых приспособлений, ибо если нет подъёмника, а руки из правильного места, такая стойка нужна. Ну и как всегда, сделано аккуратно, красиво…

С точки зрения практики и опыта самостоятельного ремонта автомобиля, безопаснее(и дешевле) чем подставка в виде пирамиды из брусков 50*50 мм не представляю. Именно для легковых авто. Опять же,сделай я подставку из металла что тогда моя собака будет грызть?))) Доработайте и усильте низ косынками, понимаю что металл толстый, раз в год палка все равно стреляет и если опора начнет изгиб то сползание авто на бок не остановить!

ALEX SIBERIAN
3 месяца назад
Абсолютно бесполезное устройство. Уйма движений. Я поднимаю домкратом сразу пол машины и меняю два колеса…тут же, придется поднимать (домкратом) одно колесо,подставлять (опору), опускать (домкрат) опять поднимать (домкрат) на втором колесе, затем подставлять (домкрат) к первому колесу, опять поднимать (домкрат), убирать опору и только тогда опускать домкрат… если бы это устройство само могло опускать машину…

Константин Морозов
3 месяца назад
Просверли ещё отверстия перпендикулярно тем которые ты уже просверлил, но на 1 см ниже или выше от просверленных отверстий. Таким образом шаг регулировки будет не 2 см, а 1, так будет лучше подстроиться под высоту поднятого авто, и лучше будет подстроиться под разный вид дорог: асфальт, грунт и т.д.

Аккуратно сделанная вредная вещь. Отбортовки порогов, а именно за них требуется подъём авто здесь не работают до тех пор, пока концы уголка не промнут порог и соединитель днища. Упорная площадка должна быть выполнена с Т-образным пропилом, это обеспечит отсутствие указанных деформаций и боковое смещение. Ну и металл самой площадки (в данном случае уголок)не лучшее решение для контакта с кузовом, лучше толстый деревянный брусок с пропилом, а в идеале толстый резиновый брусок с прорезью (у меня так).

serg serg
3 месяца назад
В том месте где ты его ставил можно загнуть выступ. Так как он не усиленный. И для этого не предназначен. Кроме того, с таким домкратом как у тебя, на хорошей ровной плоскости как у тебя, такую малолитражку как у тебя можно поднять за эту точку полностью вывесив сторону и поменять колеса.т.е. если не понятно просто выше поднимать домкрат и заднее колесо тоже будет вывешено.

Александр Чичерин
3 месяца назад
Все гуд. Но! Надо делать косынки или же боковые упоры. Такой тип упора хорошо применять когда поверхность под ним ровная. Если кто-то будет делать, то лучше делать трёхножку. И ещё, вместо трубы применять профильную трубу, т.к. она не проворачивается и отверстия для фиксации не уходят в бок (удобнее).

Данил Харитонов
3 месяца назад
я бы еще подумал над тем что:место где ложиться авто на стойку сделать с возможностью изменения угла опорной части стойки в месте соприкосновения с авто, для того что бы, если понадобиться необходимость вывесить авто допустим только переднюю часть и чтоб сразу 2 колеса были в воздухе то при более высоком поднятии и установки авто на данные стойки будет не полное прилегание авто к самой стойке, тем самым может возникнуть риск того что авто упадет со стоек!

3 месяца назад
1) проверлить отверстие чуть выше/ниже но с другой стороны (повернув на 90 градусов)
2) для надежности – приваривать к основанию не только напрямую, но и отрезом металла в виде прямоугольгого треугольника (с 3-4 сторон) для большей надежности)
3) где-то на корпусе приварить ушко и прикрепить тросиком/цепочкой шпильку – чтоб не терялась. Была еще идея разборной страховочной стойки, но тогда падает надежность и безопасность.

John Doe
3 месяца назад
Обязательно сделайте ребра жесткости – треугольники наварите по 4-ем сторонам. По поводу безопасности стоек очень много споров на автомобильных форумах – это не такая уж простая самоделка, как кажется на первый взгляд.

Не выбрасывайте старый домкрат от “Жигулей”. Идея для авто мастера

Доброго времени суток, уважаемые читатели. Домкрат от жигулей, такая популярная вещь, что нашел его даже в своем гараже. Опросив соседей по гаражу, нашел еще 4, при том, что прошел половину этажа и заглянул в 9 открытых боксов в субботний вечер. Фото старого домкрата от жигулей.

Помню, как в начале не таких уж и далеких восьмидесятых, помогал отцу ковырять в гараже, тогда еще умеренно новые “Жигули” постигал основы могучего русского языка и развивал прямоту рук. Однако, не буду более задерживать внимание читателя воспоминаниями, и перейдем к делу.Самоделка довольно простая, и при этом очень полезная для тех, кто чинит свой автомобиль самостоятельно, или зарабатывает авто ремонтом. Для нее нам будет нужен сам домкрат, стальная пластина, отрезок профильной трубы на 25, болгарка, сварочный аппарат. Приступим к процессу, и сперва сносим болгаркой основание (пятачок) снизу. Отрежем от 25 профильной трубы кусок длиной сантиметров 30 и приварим его к домкрату, тем самым нарастив его. Основание, теперь уже, приделываем к торцу трубы. Доработка рамы.Обходим соседей и находим старый маховик. К его центру мы приварим пятачок домкрата. В итоге получается высокая штуковина с прочным и устойчивым основанием. Увеличиваем устойчивость.После чего, отрезаем от домкрата его родной зацеп, тот что вставляется в паз под порогом автомобиля. Режем лишнее.Из той же трубы свариваем П-образную конструкцию, и фиксируем ее перпендикулярно сваркой к подвижной части механизма. Такая перемещающаяся вилка получится. Упор номер один.Вырежем из металлической пластины плоскую вилку, как показано на рисунке ниже, и привариваем ее к верхней части нашего устройства. Упор номер два.Наш мощнейший съемник пружин амортизационной стойки готов. Схематичное изображение съемника.Втискиваем стойку между вилками, крутим домкрат на подъем, и с минимальными усилиями, при том довольно безопасно, разбираем стойку и снимаем пружину. Изображение практического применения устройства.
Источник

Не выбрасывай старый амортизатор, если у тебя нет обратного молотка. Полезная самоделка

Из старой стойки амортизатора может получиться весьма полезная вещь, поэтому не стоит ее выбрасывать при замене. Сегодня я расскажу о том, как изготовить очередную самоделку, которая способна облегчить быт автовладельца в плане ремонта его транспортного средства. А именно, как изготовить обратный молоток. С его помощью очень удобно разбирать детали, снимать подшипники, шрусы или осуществлять запрессовку. Даже вмятину не сложную можно вытянуть, но если к такому молотку будет еще прилагаться и мощный магнит.

Разборка стойки амортизатора.

Чтобы можно было сделать со стойки полезную вещь нужно правильно его разобрать. Лучше всего для этой цели подходит ВАЗовская стойка. С нее пригодится верхняя часть и сам шток. Зажав стойку в слесарные тиски, болгаркой нужно аккуратно отпилить часть трубки до тарелки, где стоит пружина. Пилите осторожно, не забывая что внутри есть масло! Поэтому лучше подставить посудину. Со стойки нужно снять все элементы, разобрать и оставить один шток и верхнюю крышку (вынув из нее сальник и втулку). Изготовление обратного молотка.

Чтобы сделать полноценный обратный молоток, к штоку из амортизатора необходимо приделать ручку, подвижную гирю и насадки которые будут использоваться.

Как сделать рукоятку.

Удобнее всего прикрепить хомут ручки от дрели или перфоратора, если же такой нет, то прикрепите любой хомут, который бы напоминал ручку. Главное чтобы было удобно держаться. Этот хомут нужно закрепить на той части штока, где имеется резьбовое соединение. Для этого наденьте две гайки – они будут в качестве втулок. Затем нужно их хорошо приварить. Потом к тем гайкам приварить верхнюю крышку штока. Для аккуратности вида можно сточить болгаркой лишние капли, оставшиеся от сварки. После чего можно прикрутить ручку (хомут).

Как сделать подвижную гирю.

Чтобы сделать подвижную гирю, пригодится отрезанная верхняя часть стойки, а еще необходимо подобрать трубу нужного диаметра. Таким образом, чтобы она входила в трубку части стойки и осталось место для залива свинцом. Ведь такая конструкция будет легкой, а гирька должна весить хотя бы килограммчик. Зачистите поверхности, отцентрируйте гайками и соединив основания двух цилиндров, можно приваривать их внизу. После сварки также нужно все зачистить (для эстетического вида). В свободное пространство, для увеличения веса, залейте свинец (думаю валяется старый АКБ). Как плавить учить никого не буду, наверняка каждый имеет такой опыт, ведь хоть раз в детстве плавил в консервной банке свинцовые пластины от аккумулятора. Так как все парни уже повзрослели, то вместо банки можно использовать корпус от старого масляного фильтра, а дабы не разводить костер, возьмите горелку. Аккуратно залив свинец в имеющееся пространство, дайте ему остыть, а затем можно зачистить получившуюся гирю болгаркой. Должна получится достаточно красивая вещь. Теперь можно устанавливать гирю на шток. Чтоб такой молоток можно было использовать по максимум в различных целях наделайте насадок, которые бы накручивались. Это могут быть как зацепы с болтов, для съема подшипников, так и насадка под головку. В итоге можно будет снимать подшипники, запрессовывать их стягивать ШРУС и располовинить генератор. Поэтому, вместо того, чтобы выбрасывать старую стойку, лучше сделать из нее такое вот нужное приспособление.
Источник

Подставка под авто своими руками – Поделки для авто

Всем Привет. Попросили меня сделать ремонтную подставку для машины. Пересмотрев все возможные варианты, оптимальным для себя выбрал статью: Подставки под авто (оно же Jack Stands) (WEB). Перевел размеры, попробовал, вот, что получилось.

Профиль 50*25*2мм, труба 30 и 40мм. Одна в одну не входят, токарь решил эту проблему. Верхняя опора 100*60*10мм. Боковые упоры, нижняя стяжка и опорные лапки из полосы 25 и 50мм. Угол в 60 градусов относительно поверхности.

Расстояние между отверстиями произвольно, приблизительно 30-40мм. Болт каленый М12. Покраска с краскопульта, краска ПФ-115.

Цепочка самая маленькая со строительного магазина. Высота подставки от 300мм. Монтаж резинки на основание взял на себя заказчик.

Автор; Воскресенский Андрей.

Источник
