Самодельный «Крышечный» арбалет своими руками

Доброго времени суток, друзья! Делу время, потехе — час, и для этого часа потехи предлагаю своими руками сделать арбалет. Хотя для этой самоделки «арбалет» слишком грозное название, это просто «устройство для избавления от крышек».

В зависимости от используемых материалов, можно достичь дальности расстояния в 15 метров или даже больше. А в качестве цели можно использовать обычное пластиковое ведро. Итак, я предлагаю вам руководство по созданию «крышечного» арбалета, а материалы вы выбирайте по своему усмотрению.

Шаг 1: Лук и тетива

В качестве лука выступает рейка из тополя 2х30х0.5см, кроме тополя можно взять древесину большинства лиственных пород. После нарезки по требуемым размерам рейка замачивается на ночь в воде, а затем зажимается в круглом шаблоне, в этом случае прижимается к столу лобзикового станка диаметром 40см, но можно использовать любые круглые поверхности. После высыхания в шаблоне в течение ночи рейка приобретет кривизну.

В полученной рейке-луке высверливается три отверстия диаметром 3мм, одно посередине, и два по бокам, на расстоянии 6мм от края. В эти боковые отверстия вставляется резиновый шнур, длиной около 25см.

Шаг 2: Определение натяжного расстояния

К центру лука с помощью клея и винта крепится деревянный брусок 5х2.5см, затем оттягивается шнур-тетива насколько возможно и отмечается карандашом это расстояние на бруске.

Шаг 3: Зубец и боек

По отмеченной линии вырезается паз, глубиной равной толщине тетивы. Далее делается еще один рез под углом 45 градусов, так чтобы стенка выемки перпендикулярная корпусу арбалета была ближе к луку. Чтобы спуск тетивы проходил легко, с помощью напильника и наждачной бумаги стачиваются углы паза. По середине полученного зубца высверливается сквозное отверстие диаметром 7мм, и в него вставляется кусочек 6мм-го дюбеля, который будет выступать в качестве бойка.

При натягивании тетивы и помещении ее в паз зубца, дюбель опускается, а при нажатии на дюбель снизу, происходит спуск тетивы. Это самый сложный момент всего руководства, если спуск происходит нормально, то остается лишь сделать фиксатор и спусковой крючок.

Шаг 4: Фиксатор и спусковой крючок

Для того, чтобы удерживать тетиву в заряженном положении, нужен фиксатор, который легко сделать из больших деревянных палочек, которыми прижимают язык доктора. Палочки при этом нарезаются по размеру не пилой, а ножницами с толстыми лезвиями. От целой палочки отрезается кусок равный 2/3 палочки, он и будет придерживать тетиву сверху, далее отрезается 1/3 палочки и приклеивается к ранее отрезанному куску, более подробно на фото.

А для получения спускового крючка две целые палочки склеиваются вместе.

Шаг 5: Доработка и «стрельбы»

Фиксатор приклеивается, а потом еще и прикручивается к корпусу поделки таким образом, чтобы он был позади зубца, а его верхняя палочка перекрывала паз зубца.

На нижней части корпуса делается вырез так, чтобы на него можно было смонтировать спусковой крючок, и он срабатывал только при нажатии. По необходимости регулируется длина бойка. Когда все функционирует как надо, спусковой крючок крепится на клей и винты.

В принципе, действующий прототип уже собран и можно «пострелять», перед тем как по собственному дизайну подрезать корпус и добавить ручку. Берем кучу пробок и начинаем пальбу!

Но если вам, как и мне, этого не достаточно, то переходим к следующему шагу.

Шаг 6: Создание арсенала

Арбалет разбирается на составные части и, используя их как шаблоны, делается еще несколько арбалетов-самоделок. Процесс этот не сложный, ведь можно сразу сделать несколько луков, фиксаторов и спусковых крючков. А если полученные заготовки тщательно отшлифовать, то готовые арбалеты будут выглядеть великолепно.

Источник

Делаем арбалет. Чертежи

Спортивная стрельба из арбалета в нашей государстве не так развита, как луковая стрельба. Данное положение дел обусловлено не отсутствием интереса, а очевидной нехваткой стрелкового инвентаря. Сам же арбалетный спорт безусловно содержит много достоинств. Предлагаем сегодня сделать арбалет своими руками. Он будет широким полем ради раскрытия а также применении некоторого вида талантов.

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Арбалет спусковой механизм своими руками

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

Стрелы для арбалета (Болт)

Для изготовления болта используют прочный материал, который отличается достаточной упругостью плюс небольшой массой. Болт также изготавливают из прямослойной древесины, то есть из подходящих заготовок. Обязательное условие гибкости стрелы – продольное расположение слоев древесины. Для того чтобы была малая механизация, надо использовать, например, электродрель. Болт должен обладать совершенной формой.

Центр тяжести – между второй и первой третями болта. И это, заметьте, уже в сборе. Правда параметр можно изменять на свое личное усмотрение. Также благодаря разному материалу, используемом для древка, размерам и материалам носков и наконечников, можно изменять и массу болта.

Для защиты деревянных древок болтов от влаги их пропитывают специальными защитными составами, а также хранят в горизонтальном положении.

Отличнейшие болты делают из сломанных телескопических удочек (из их секций), изготовленных из стеклопластика. Они сравнительно мало весят и при этом всем очень прочные, а также им не страшна сырость.

Тетива

Чертежи арбалета своими руками

Блочный арбалет своими руками

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.

3кг;
Усилие взведения

Усилие спуска изменяется примерно от 1 до 1,8 кг, спуск работает с предупреждением, перед выстрелом чувствуется возрастание усилия. Показатели стрельбы (стрельба велась лежа с упора в закрытом помещении дистанция 25 м тремя сериями по 5 выстрелов, стрелы из стеклопластика, вес 25г. длина 300 мм. Оперение тройное высота 8 мм):
— максимальный радиус от средней точки попадания 75 мм.
— максимальный диаметр между крайними попаданиями 120 мм.
— средний радиус 100% попадания по трем сериям 68 мм.

Спусковой механизм «поворотный орех с шепталом», изготовлен из обрезков рессоры, сначала отжег (t0=8500C красный цвет каления, выдержка 10 мин. и медленное охлаждение с печью) и провел всю слесарную обработку, но оставил припуск на обработку в места где будет происходить трение, затем закалил примерно до 45-46 HRC, (t0=8300C светло-вишневый алый цвет каления, выдержка 10 мин.) и отпуск (t0=2950C ярко синий цвет побежалости, охлаждение на воздухе). Затем все трущиеся поверхности отполировал. Сам механизм установлен прямо в направляющую на штифтах. Пружины изготовлены из складного металлического метра.

Приклад вырезан из цельной древесины (взят дуб) основой послужила доска 30х180, паз по центру выбран при помощи электролобзика, дрели и узкой стамески, обработку сначала сделал 10% хлорным железом (придает черный цвет), а потом покрыл лаком, но такое покрытие мне не понравилось, лишком скользкое в мокрых или потных руках.

Пришлось всё отшлифовывать и обрабатывать специальной пропиткой(использовал Danish Oil используется специально для пропитки дерева на рукоятях ножей), покрывал несколько раз пока не перестала впитываться, а затем зашкурил в местах удержания мелкой шкуркой (

500-100 грит для импортной бумаги).

Размер приклада подогнан лично под меня так что если будете повторять то выполняйте с запасом, а потом подгоните. Направляющая собрана по типу пакета дюраль/гетинакс/дюраль/гетинакс/дюраль, на винтах М3х35, центральная пластина выходит снизу для крепления с прикладом, собрана на болтах М6х30 мебельные с полукруглой шляпкой, с противоположной стороны притягивается гайками( отверстия под гайки на прикладе шестигранные, я их выжигал закрепленными на длинный пруток несколькими гайками).

Материалом для направляющей послужила дюралевая полоса 30х4, гетинакс был взят 8 мм с панели приборов электрошкафа. Чертеж направляющей выполнен с запасом, т.к. при изготовлении ход тетивы может отличаться, по этому первоначально необходимо собрать лук и промерять ход тетивы, а затем сверлить отверстия для крепления колоды.Колода сварена аргоновой сваркой из алюминиевой пластины 50х5 (шина от трансформатора) и дюралевых уголков 40х20х4, к направляющей крепится двумя болтами М6х40.

Крепление плеч к колоде через прокладки (это необходимо т.к. плечи имеют первоначальный изгиб, а колода прямая) и прижимные пластины тремя болтами М6х25 «мебельными» (на одно плечо); Серьги для блоков изготовлены из стали, как и сами блоки, вес одного блока

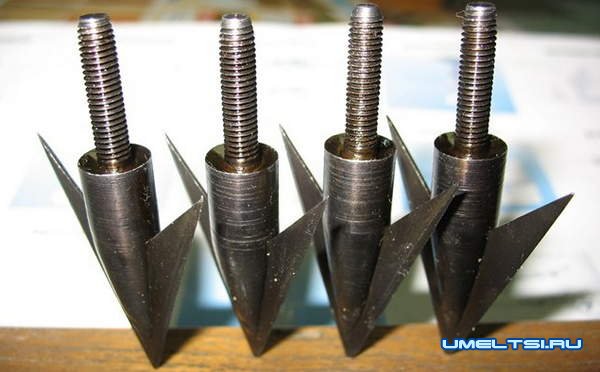

65 г, если изготовить такие же из алюминиевых сплавов то вес уменьшится до 25 г., я пробовал изготовить блоки путем отливки в песчано-глиняную форму, вообще получилось, но их быстро разрезало тросом.

Материалом был технически чистый 99% алюминий, а старение материала не удалось произвести по этому довольствуюсь стальными,и думаю где надыбать дюралевую болванку подходящего размера (а может попробовать применение эпоксидных пластиков). Диаметр блоков 46 мм, эксцентриситет 11 мм. Тетива изготовлена из стального каната 3 мм. в ПВХ оболочке, в местах контакта с поверхностями надеты дополнительные слои термоусадочной трубки, заделку концов использую петлями и обжимаю в трубке, как сцепление на мотоцикле, а использование шпилек необходимо как для первоначального натяжения так и для последующей подтяжки в процессе эксплуатации.

Тетива к блокам крепится через штифт который в ставлен в центральное отверстие, а напротив отверстия димером 8 мм, которое противоположно отверстию через который проходит ось вращения блока под в канавке блока просверлено два отверстия диаметром 3 мм через которые трос заходит внутрь блока и накидывается на штифт. Тетива в блоки заходит через отверстия перпендикулярные оси вращения блока, и петли на концах накидываются на штифт, одна петля на верхнюю часть, а другая на нижнюю часть штифта. Именно по этим отверстиям у меня разрезало алюминиевые блоки.

Стремя представляет собой матерчатый ремень который накинут вокруг колоды, хотя можно и стальную к колоде приделать, а сделав её поворотное можно использовать как сошки при стрельбе лежа или с упора.

Видео как сделать арбалет, супер мощный

Источник

Щит для арбалета своими руками. Самодельная мишень для лука или арбалета

Сообщества › Сделай Сам › Блог › Арбалет своими руками

В общем решил воплотить в жизнь давнишнюю мечту, а именно сделать арбалет своими руками. Именно сам, из подручных материалов, потому, как купить нынче можно практически всё, а вот свой, сделанный самим, это совсем другое дело, не так ли? Немного перелопатив тырнет, приступил к работе.
По сути —

Кстати после пришлось несколько раз подтачивать, что бы спуск-заряжание были идеальными (ну или приближены к таковому)

Далее, необходимо было сделать пружину для фиксации стрелы и защитную скобу спускового —

Ах да, забыл написать, направляющие сделаны из алюминиевого уголка 15х15 мм и закреплены саморезами.
Далее стрелы. Так же алюминиевая трубка 10 мм, напиленная на части, в хвосте сделал пропилы для оперения —

Ну и наконец испытания, был взят кусок МДФ плиты…

В общем такая история.
Всем благ, и с наступающим!)))

Щиты и треноги для стрельбы из лука и арбалета

Для чего требуются и существуют щиты в стрельбе из лука или арбалета?

Из чего состоит этот необычный щит стрелоуловитель для стрельбы?

К материалу щита стрелоуловителя предъявляются особые требования — материал должен быть мягким, чтобы стрела входила свободно и без повреждений. Достаточно плотным, чтобы стрела не проходила насквозь. Достаточно упругим, чтобы после вынимания стрелы, отверстие могло затянуться.

Изолон-блок размером 100х100х10 отличный вариант для стрельбы из лука и арбалета.

Готовый материал — изготовлен из пенополиэтилена ISOLON с помощью термической сварки под специальным прессом. После прессовки материал получается, плотным и упругим, но и в тоже время мягким.

Двойной слой изолона — способен остановить стрелы, выпущенные из современных мощных блочных арбалетов. На данный момент он является материалом №1 в мире для стрельбы из лука или арбалета.

Изолон по сравнению с другими стрелоулавливателями обладает рядом преимуществ:

· Стрелы и болты легко вынимаются из изолон-блоков

· Изолон легко обрабатывать, легко режится ножом, очень просто пилится пилой по дереву, запросто обработать его циркулярной пилой, благодаря этому, из них можно изготавливать мишени любых размеров и любой толщины с помощью склейки.

· Изолон блоки отлично выдерживают погодные условия, не боятся ни влаги, ни перепадов температур.

Какие щиты и аксессуары к ним мы предлагаем вам для приобретения?

· Щит 50х50х10 – хороший выбор для стрельбы из арбалета пистолета и детских луков до 15 фунтов

·Щит любительский 50х50х20 –самый популярный щит в нашем магазине, отлично подойдёт для любых луков до 27 кг и арбалетов до 43 кг.

· Щит 65х65х20 –щит сделан для тех, кому площади 50х50 мало для изучения стрельбы из лука или арбалета с усилием до 27 кг или 43 кг.

· Щит 50х50х30 –лучший выбор для луков и арбалетов с усилием свыше 27 кг или 43 кг.

· Щит 30х30х20 – исходя из нашего опыта, он идеально подходит для стрельбы из арбалетов пистолетов.

· Щит 30х30х30 – подходит для опытных охотников для пристрелки с разного угла стрельбы, его нужно постоянно поднимать, так как все грани равны.

· Щит 100х100х10 – отлично подойдёт для детского лука или пистолета арбалета, огромная площадь для стрельбы, промахнуться сложно.

· Комплект щитов 100х100х10 в количестве 15 штук – выгодный набор для разных спектров использования. Например: для стрельбы с луков и арбалетов, для звукоизоляции помещений, для тира выездного и стационарного.

· Тренога 1 м – немного поднимает щит от земли, добавляет удобства при стрельбе, подходит для щитов: 50х50х10, 50х50х20, 50х50х30, 65х65х20.

· Тренога 1.5 м – поднимает щит от земли выше, чем 1 м тренога, щит будет практически на уровне вашего лука, это добавит точности и удобства. Подходит для щитов: 50х50х10, 50х50х20, 50х50х30, 65х65х20, 100x100x10.

Почему именно мы?

· Лучшая цена по сравнению с конкурентами

· Высокое качество изготовления, приятный и практичный внешний вид

· Удобная ручка для транспортировки

· Мы используем качественное оборудование для обработки и склейки готовых изделий, вы получаете уже готовый и надёжный продукт

Если у вас возникнут дополнительные вопросы по выбору вашего первого арбалета, то вы всегда можете обратиться к нам за консультацией.

Наша группа Вконтакте

Обзор на щиты от компании Superarbalet.ru

Купить щиты для стрельбы из лука или арбалета
