Kanibaloff › Блог › Стойка для болгарки
Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно. Точнее, почти никогда.
Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!
Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.
__________________
Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.
Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.
Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.
Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:
Для наружной обоймы шарнира нашел подходящую трубу
Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.
Приварил пару уголков и просверлил отверстия в нужных местах
Вторая составляющая стойки — маятник с креплением для болгарки.
Крепление болгарки выгнул из полосы 2,5 мм
Остальное — из профильной трубы 20х20
Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.
Для чего нужны все отверстия и приваренные гайки, станет понятно дальше.
_________________
Третья составляющая — основание.
Оно сварено из уголка 32х32
Две профильные трубы 20х20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.
Стол сделал из пластины 30х30см толщиной 3мм, распиленной на 2 части. Крепится к основанию винтами М5.
В продолжении стола на основании приварена пластинка 3мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.
После всех примерок и подгонок собрал стойку воедино:
Вот так крепится болгарка:
С одной стороны привинчивается штатной ручкой, с другой — болтом М8
Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели)
Подшипники зажимаются в обойме Болтом М6
Обойма привинчена к основанию двумя болтами М6
Правое отверстие овальное, для того, чтобы можно было регулировать положение обоймы
Возвратная пружина — от волговских колодок.
Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.
В одну запись всё не влазит — слишком много фотографий.
Продолжение (о регулировке положения болгарки и изготовлении упора) будет в следующей записи.
Простая стойка для болгарки из профильных труб
Материалы и инструменты, которые использовал автор:
Список материалов:
— пружина для дверей;
— квадратные профильные трубы;
— две длинные гайки и резьбовой стержень;
— уголок для упора;
— болты, гайки, шайбы;
— два крюка;
— краска на ваш вкус.
Процесс изготовления самоделки:
Шаг первый. Нарезаем трубы
Автор нарисовал схему стойки на бумаге и приступил к нарезанию материала. Нам будет нужно нарезать трубы для основания, всего понадобится 8 отрезков. Помимо этого, понадобятся трубы для стойки.
Конечно, работать болгаркой от руки будет тяжеловато, так что все нужно предварительно разметить, в дальнейшем у нас уже не будет проблем с резкой, имея такую станину для болгарки.
Шаг третий. Стойка и шарнир
Отрезаем два куска трубы и под прямым углом привариваем к основе, это и будет наша стойка. Предварительно в рубах сверлим отверстие под резьбовой стержень, который будет выступать в качестве оси.
Что касается шарнира, то он у автора «резьбовой», на резьбовой стержень устанавливаем две длинные гайки и свариваем их в одну гайку. Как итог получаем надежный, долговечный шарнир с минимальным люфтом, служить такой шарнир будет также долго, особенно если его смазать. Ну а резьбой стержень крепим к стойкам гайками с шайбами, по одной гайке с каждой стороны трубы. Гайки хорошо бы использовать со стопорными пластиковыми кольцами.
После тщательной настройки и проверки всех углов, раму можно окончательно всю сварить. Автор зачистил сварные швы, в итоге изделие выглядит монолитным.
Шаг пятый. Упор
Изготавливаем упор, тут автор использовал кусок уголка. Конечно же, угол упора должен быть регулируемым, для этого автор приварил к основе болт, упор зажимается длинной гайкой сверху.
Самоделка готова, можно испытывать, автор с легкостью и довольно точно режет профильные трубы, теперь есть более широкие перспективы для творчества. Остается покрасить станок, теперь самоделка радует глаз, и не будет ржаветь!
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Стойка для болгарки с наклоном диска: своими руками
Самодельная стойка для болгарки — популярный и востребованный инструмент в домашней мастерской. Разработаны десятки конструкций стоек для УШМ. Каждый изготавливает самоделку под свои нужды. Но вариантов много не бывает. Предлагаем топовую станину для установки углошлифовальной машинки с механизмом поворота как у торцовочной пилы.
Самодельная стойка для болгарки с наклоном диска

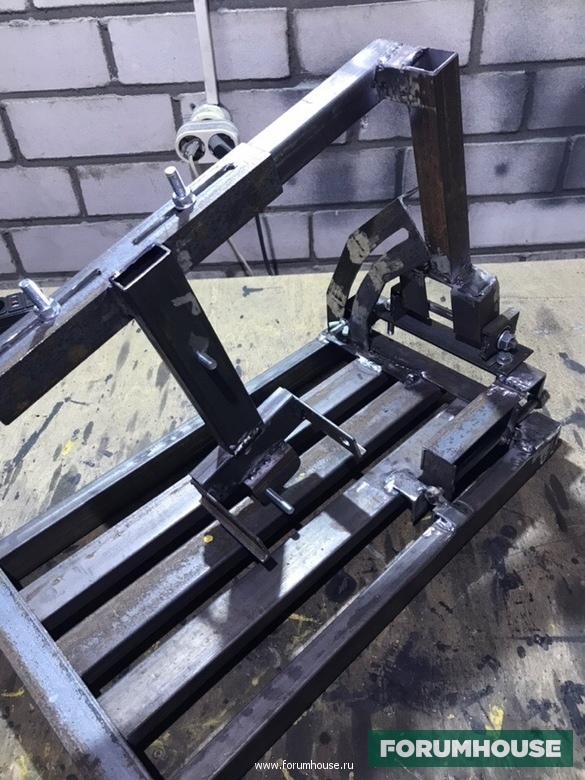

Сначала покажем финальный вариант стойки для УШМ, которую собрал пользователь портала id215711128, а потом расскажем, как сделать её своими руками.
Я мастерю самодельные приспособления для инструмента. Например, универсальный распиловочный стол для циркулярной пилы, стойки для крепления дрелей и т.д. Однажды, один из заказчиков, для которого я изготовил стойку для УШМ, спросил о приспособе для резки металла с наклоном диска как у торцовочной пилы. Идея запала в голову. Когда закончился строительный сезон, приступил к изготовлению стойки с поворотным механизмом.
Работу разбили на ряд этапов:
Для точной установки пластины с сегментным вырезом, прихватил её в двух местах к станине, точно соблюдая угол в 90 градусов. К наклонной площадке приварил болт М8. Болт проходит через прорезь в пластине и фиксирует поворотный узел барашковой гайкой.
Далее работа пошла по накатанной колее. Пользователь изготовил:
Узлы крупным планом. Поворотный механизм.
Станина для болгарки, вид спереди.
Задняя часть стойки для болгарки.
На финише работ все соединения как следует проварили, зачистили, отшлифовали, а стойку покрасили.
Инструменты, необходимые для изготовления самодельной стойки для болгарки
Для изготовления самодельных приспособлений не обойтись без минимального набора инструментов:
Испытания самодельной стойки для болгарки показали, что она подходит для установки УШМ с отрезным диском любого диаметра. Металл разрезается под нужным углом в двух плоскостях. Заготовка легко и быстро фиксируется на станине эксцентриковым зажимом. «Вилка» крепления болгарки смещается относительно оси стойки. Это увеличивает зону реза при распиле детали.
По теме самодельных инструментов рекомендуем статьи:
Из статьи вы узнаете:
Сообщества › Сделай Сам › Блог › Стойка для болгарки
Как я уже говорил ранее, в гараже две проблемы — ровно отрЕзать и ровно просверлить. Проблема со сверлением решена, стойка для дрели стОила потраченного времени и средств на все сто. Долго пылилась в углу ожидая своего часа болгарка. Именно болгарка — сделанная в далеком 1977 г. в Болгарии на «ЭЛПРОМ ЛОВЕЧ», жутко тяжёлая но, по слухам, очень надёжная УШМ. Я пробовал работать ей. Я считал себя если не крутым спецом, то уж точно бывалым. Работал всегда большой MAKITA 9069, вещь довольно мощная и тяжёлая. Но болгарка в сравнении с макитой — дикая зверюга. При схожей с макитой мощности 1.9 кВт она ощутимо тяжелее, к тому же конкретно моя под диски 180 мм и оборотами на выходе 8500 об/мин. В общем решил я тогда, что в руки её больше не возьму (ссыкотно) и путь ей только в стойку. А стойку хотел сделать очень давно. И конечно стойка должна быть как обычно — «лёгкая, прочная и надёжная». Сразу скажу, единственное оправдание проделанной работе — «ну это же ДЛЯ СЕБЯ, на долгие годы, хороший инструмент не бывает простым…».
Начинал как и все — сварил прямоугольник для основания
Для шарнира взята задняя ступица, вроде бы с CHERY TIGGO. Срезал с неё центральный выступ, сковырнул датчик АБС.
Крепится ступица к швеллеру, в котором вырезано отверстие для крепления. Вырезал болгаркой, довольно трудно кстати. Дорабатывал напильником.
Основной кронштейн для болгарки начинал делать от самой болгарки. Сначала подогнал уголки к штатным местам крепления ручек, затем приварил между ними третий уголок.
Потом согнул кронштейн-хомут по корпусу болгарки из 2 мм стали.
К этому хомуту приварил болт и соединил уголком с крепёжной частью. Ко всей полученной конструкции приварил трубу 50Х50 с отверстиями для крепления к ступице
С помощью болта регулируется положение болгарки относительно стола. Далее привариваю к основанию 60-й уголок — к нему будет крепиться швеллер. Прикидываю расположение и сверлю швеллер и уголок под ним. Болты крепления будут разные — М10 и М12, это связано со второй регулировкой, швеллер должен немного поворачиваться за счёт увеличенных отверстий под болты.
Дальше приварил ещё две трубы — направляющие для прижимного механизма, а также усилил конструкцию двумя отрезками 50-го уголка.
Дальше поверх всего этого привариваю листы толщиной 4 мм. Как ни старался, а идеально ровной поверхности не получилось, перепады в 1-1,5 мм имеются, но на практике на точность реза это не влияет.
Теперь уже можно собрать установку. Дополнительно усиливаю уголками швеллер и основной кронштейн. Общий вес установки становится ещё не критичным, но уже довольно интересным…
Дальше было самое долгое и муторное — оснастка для работы. Это упор и прижим для заготовки, это возвратная пружина, это расширитель стола. Начнём с упора для заготовки. Берём отрезок 50-го уголка, привариваем к нему небольшой прямоугольник.
Теперь надо вырезать в нём дугу, чтобы можно было резать заготовки под любым углом. С помощью шаблона сначала сверлю отверстия по дуге. Затем фрезой протачиваю дугу полностью.

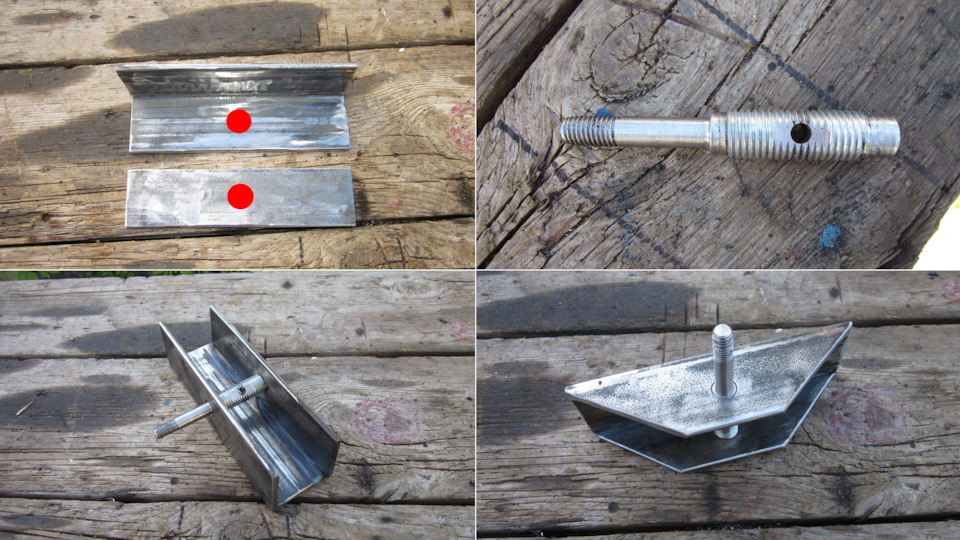

Теперь прижимное устройство. Винт взят от старого и гнутого восьмого домкрата. Я справедливо рассудил, что это будет лучше обычной китайской шпильки. Конец винта я сточил до 6 мм и нарезал резьбу.
Для подвижной части самое трудное — сделать ось. Я делал из отрезка той самой китайской шпильки, сразу скажу — токарку не использовал, стачивал до нужного диаметра болгаркой, пусть и с некоторыми приспособлениями.
А это уже собран и на своём месте

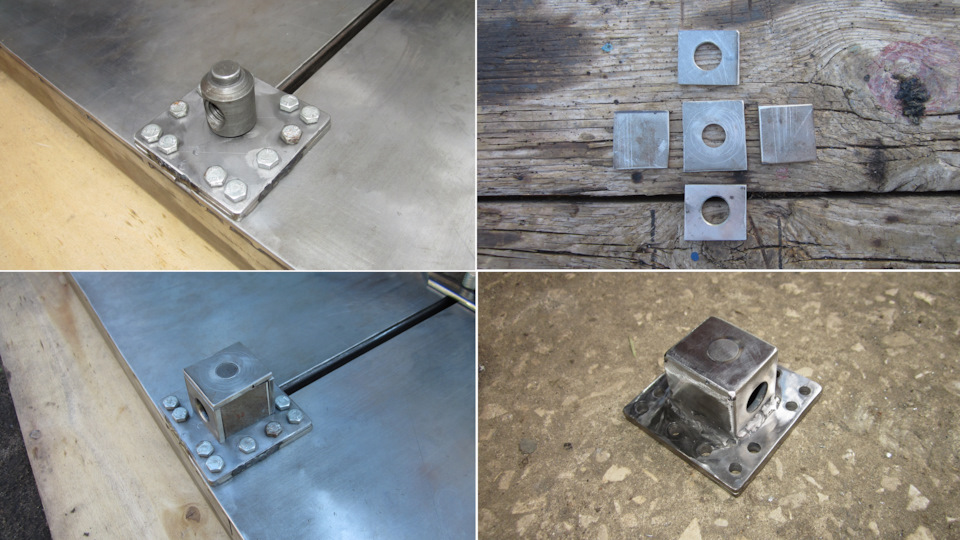

Осталось закрепить гайку. Прижимное устройство планировалось съёмным, поэтому крепится на болты, резьба нарезана прямо в рабочем столе. Гайку домкрата обварил кусочками 4 мм стали.
Так как прижимное было готово, решил порезать трубу для ножек стола, заодно посмотреть как это всё работает. В результате сделал вырез на упоре заготовки — в него корпус редуктора болгарки упирался. Также чуть позже подрезал прижим по ширине.
Кстати, на фото видно гайки с барашками — с ними я поработал один рез. Никогда не используйте в таких местах гайки с барашками, ручного усилия крайне не достаточно для хорошей фиксации упора. Это бесценный опыт — гайки ослабли, диск разлетелся в клочья. Теперь там обычные гайки, затягиваю всегда очень плотно.
Дальше возвратная пружина. Ну как пружина… я думал будет пружина, но в итоге получилось нечто покруче. Я осознаю, что сам всё усложнил, но результат того стОил. Вот представил я какая мощная пружина нужна чтобы удерживать болгарку, и что усилие в конце реза должно быть не маленькое. К тому же, после реза надо плавненько отводить болгарку вверх. А хотелось — чтобы порезал, отпустил и она сама ПЛАВНО вернулась в исходное положение. Что для этого надо? Газовый упор конечно, от девятки, давно валяется на полке. И ещё — система возврата должна быть скрытой, то есть работать снизу. Это значит понадобятся дополнительные тяги и рычаги. На самом деле сделать это получилось достаточно легко, я бы даже сказал быстро. Сначала сделал прорезь в столе под рычаг. Сам рычаг сделал из уголка, путём многих примерок придал ему нужную форму. Крепится рычаг прямо на ступицу, к штатной шпильке.
Понадобятся ещё некоторые детали — собственно газовый упор, длинная тяга к нему, хомут согнутый из шпильки М6. Упор встал как там и был. Заработало с первого раза. Поначалу казалось что поднимает резковато, но когда болгарка обросла всякими ручками и кожухом, то получилось в самый раз.
Ну собственно это почти всё. Ещё был сделан искроуловитель — просто жестянка прикрученная на пути искр. Ещё поставил отдельную ручку привода — трубу прикрутил к основному кронштейну, а к трубе — штатную боковую ручку болгарки. Конечно сделал расширение стола, по принципу труба в трубе. Здесь была засада, внутрь трубы 50Х50 входит труба 45Х45. Она существует в принципе, но по факту её нигде не найти. Пришлось наваривать 4 мм полоски на трубу 40Х40. На расширении будут постоянно два приспособления — дополнительный упор заготовки — нужен чтобы отрезаемая часть не была подхвачена диском и не улетела, и дополнительный упор для «клонирования» детали — если надо две и более детали одинаковой длины не нужно мерить длину перед каждым резом.
Да, забыл про кожух защитный. Родной кожух был давно утерян, стоял уже под 230-й диск. Я его нарастил где можно по максимуму и сделал к нему откидную часть как на фабричных монтажных пилах.
И только когда настало время красить, я увидел количество деталей «простой и лёгкой» стойки для болгарки. Переносить установку в сборе лучше вдвоём. Нет, можно конечно и одному… но очень тяжело.
После завершения стали очевидны несколько факторов усложняющих работу на установке. Первое — нужно постоянное место для неё, таскать туда-сюда просто не получится, да и не всегда есть помощник для этого. Второе — нужно снижать обороты. На 8500 об/мин нельзя работать 230 диском, а 180-го маловато — мешает прижимной механизм. В настоящее время активно внедряю в систему регулировку оборотов с обратной связью, чтобы заданные обороты не проседали под нагрузкой. К тому же, появится возможность использовать пильные диски по металлу (3000 об/мин для 230-го диска) и по дереву (около 4000 об/мин). А при желании можно и 355 мм диск воткнуть, правда придётся стол допиливать и новый кожух делать.
Если остались какие-либо вопросы — просмотр 10 мин. видео ниже поможет разобраться.
