Стойка для фонов для предметной фотографии своими руками
В принципе, стойки для фонов продаются и на Али. От простых за сравнительно недорого — www.aliexpress.com/item/Photography-PVC-Backdrop-Background-Support-Stand-System-Metal-backgrounds-for-photo-studio-with-2-clamps-68cm/32828268446.html до монструозных конструкций за сравнительно очень дорого — www.aliexpress.com/item/Specialty-Photography-Photo-Studio-60-130cm-Shooting-Table-for-Still-Life-Product-Shooting-Aluminum-Alloy-Frame/32812845445.html. Оба варианта мне не нравились и я решил сделать стойку самостоятельно. Основные требования — регулировка по высоте и поджимание нижнего края фона.
Ничего сложного в этом я не видел, примерная конструкция уже рисовалась в мыслях, поэтому заехал в Кастораму и купил по метру несколько алюминиевых профилей — две круглые трубы, вставляющиеся друг в друга — внешним диаметром 20 и 16 мм, и квадратную трубу 14 мм.
Приехав на работу и вооружившись штангелем для снятия реальных размеров труб приступил к рисованию стойки в Солиде. Я вообще люблю иметь точный план перед тем как начинать что-то пилить, поэтому стараюсь сначала нарисовать все, а потом уже по полученным чертежам резать 🙂
Начал со среднего нижнего соединителя:
С трех сторон надеваются квадратные трубы, сверху — круглая 20 мм. Длина вставок — 30 мм, что, по-моему, вполне достаточно и надежно 🙂 В 10 мм от краев вставок — отверстия для вплавления внутренних гаек, чтобы трубы можно было фиксировать винтами. Внизу средняя часть выступает с закруглением на 2 мм ниже труб — некое подобие ножки:
Следующей деталью был нарисован угловой соединитель для квадратных труб, так же с подобием ножки и отверстиями для вплавления внутренних гаек:
Затем соединитель для круглых труб. Причем, так как верхнюю перекладину я планировал сделать из более толстой трубы диаметром 20 мм, а соединяется она с более тонкими вертикальными трубами диаметром 16 мм, то простой уголок сделать не получилось, пришлось что-то придумывать с переходом диаметров. Да еще и учитывать особенности печати на 3D-принтере. Получилось как-то так:
Ну и последняя печатаемая деталь — фиксатор телескопически выдвигающихся вертикальных труб. Мудрить с дизайном не стал, сделал простой цилиндр с переходом внутренних диаметров 🙂 Ну и добавил утолщение для вплавления внутренней гайки — в нее будет вкручиваться винт, зажимающий верхнюю, выдвигающуюся трубу меньшего диаметра:
Еще добавил внизу небольшое расширение внутреннего диаметра на случай если захочу обтянуть трубу термоусадкой, тогда термоусадка сможет на 2 мм зайти под этот фиксатор. Вот эта деталь в разрезе:
Ну а нарисовать трубы — дело полуминуты. Размеры стойки можно выбирать произвольные в разумных пределах — от 10х10 см до метр на метр 🙂 Для себя я выбрал такие размеры:
— ширина — 55 см
— высота — изменяемая от 40 до 60 см
— глубина (от передней нижней трубы до вертикальных) — изменяемая, 46 или 20 см
Можно даже напилить несколько комплектов труб разной длины и ставить их по ситуации.
И вот результат:
В нижнем положении:
В верхнем:
В принципе, задние нижние трубы можно даже не надевать, стойка и так устойчиво стоит, не опрокидывается:
Поэтому я даже не стал печатать вторую пару уголков, соединяющих квадратные трубы 🙂
Если кому интересно, под спойлером размеры полученной конструкции и перечень использованных труб:
В выдвинутом состоянии:
Круглая труба 20х1.5 мм:
— 300 мм — 2 шт
— 454 мм — 1 шт
Круглая труба 16х1 мм:
— 300 мм — 2 шт
Квадратная труба 14х1 мм:
— 450 мм — 5 шт
— 200 мм — 2 шт
Теперь, когда точно известно сколько каких труб нужно, можно съездить в магазин еще раз и докупить их 🙂
К сожалению, в магазине не было анодированных труб нужных размеров, поэтому купил обычные. Но как только там появятся анодированные — поменяю на них, они не пачкают, не так легко царапаются и вид у них поэстетичнее 🙂
Поставил пластиковые детали на печать, а пока принтер жужжит вооружился ножовкой и дрелью. Отрезать трубу ножовкой ровно довольно сложно — все время куда-нибудь да скосится рез. Но если не спешить и делать все аккуратно, это скос будет совсем небольшой и его почти не будет видно 🙂
Разметил, отпилил, зачистил торцы, просверлил отверстия — трубы готовы:
Более тонкие круглые трубы 16 мм должны входить в более широкие трубы 20 мм, но внутренний диаметр 20-мм труб чуть больше внешнего диаметра тонких — 17 и 16 мм соответственно. Поэтому чтобы тонкие трубы не болтались внутри толстых, я намотал на их концы по паре витков изоленты и обтянул это дело прозрачной термоусадкой для аккумуляторов 18650:
Теперь они не болтаются, хотя ходят довольно свободно.
К этому времени принтер напечатал детали из пластика. Здесь они уже со вплавленными гайками:
Гайки М3, вот такие:
Сборка проблем не доставила. С сопрягаемыми размерами пластиковых деталей я угадал почти с первого раза — они плотно входят в трубы, можно даже не фиксировать винтами. Не получилось с первого раза попасть в размер только с фиксатором выдвигающихся труб — в первой попытке внутренний диаметр оказался маловат, трубы не влазили 🙂
И результат:
Если у Вас нет 3D-принтера
… то можно все эти соединители выпилить, например, из фанеры. Только с фиксацией выдвигающихся труб что-то придумать. Но лучше заиметь в хозяйстве принтер, он не раз пригодится в самоделках 🙂
И покажу первые пробы фотографирования с помощью осветителей и этой стойки с фонами. Хвастаться тут вообще нечем, далеко не профессиональные съемки, но с моим совершенно отсутствующим опытом фотографа результат меня вполне устроил 🙂
Использовал только два осветителя из четырех. Во-первых, у меня было только 8 лампочек, а во-вторых показалось, что и этого достаточно 🙂 Выглядело это как-то так:
Для высоких предметов выдвигал стойку с фоном вверх и ставил вперед более короткие трубы, чтобы они поджимали край фона, не давая ему свернуться:
Для более низких предметом опускал стойку и ставил вперед более длинные трубы:
Фотографировал то, что попалось под руку 🙂
Присутствует легкий фотошопинг — обрезка и иногда выравнивание уровней.
И по традиции — выкладываю все модели 🙂
Здесь архив со всеми файлами, и Солида (версия 2014) и STL для печати — drive.google.com/file/d/1I3yQP3I-IK4WFX2-A3aW7n9MDPDgJO1k/view?usp=sharing
В итоге имеем удобную быстро разбирающуюся и собирающуюся стойку для фона за меньше чем 500 рублей — точно стоимость всего не скажу, не помню точно почем брал алюминиевые трубы 🙂 При этом ее еще можно при желании сделать с выбираемыми по ситуации размерами.
ЗЫ: за фотографии просьба не пинать — мне до фотографа как до Луны пешком :)))
Трансформер усиленная стойка для баннера, хромакея

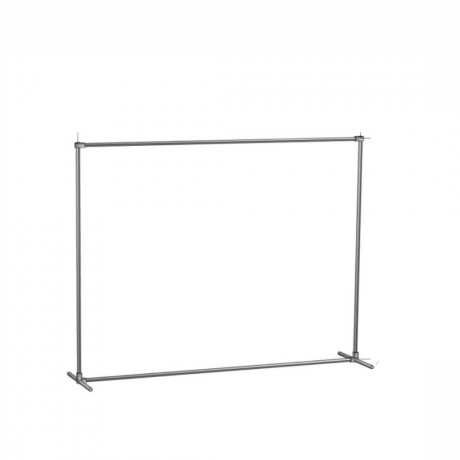

Стойка для хромакея или баннера усиленная (без хромакея).

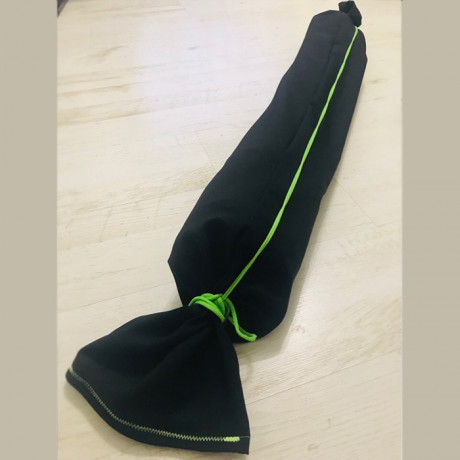

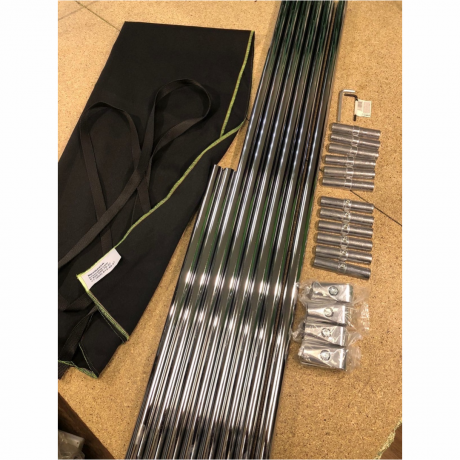

В комплекте: хромированные трубы, соединители труб, ножки, ключи для сборки, крепления для хромакея, чехол.

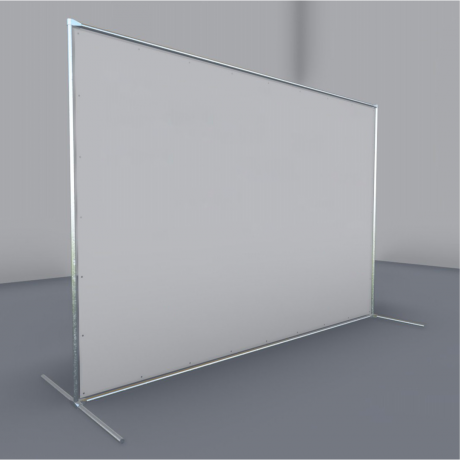

Хромакей удобно размещать на специальной стойке. У нас есть стойки разной высоты и ширины, и вы можете подобрать подходящую для своей студии.
Стойки для хромакея изготовлены из металлической хромированной трубы и очень просты в сборке. В комплекте есть чехол и все необходимое для монтажа: детали стойки, два зажима для полотна, ключи для закручивания креплений. Чехол удобен для хранения и транспортировки оборудования. Разобранная конструкция занимает мало места, а собрать ее может любой человек без специальных навыков.
С приобретением стойки у вас исчезнет проблема закрепления хромакея в кадре. Ее плюс и в том, что ткань будет висеть ровно, без складок и заломов. В случае необходимости стойку можно установить в любой локации.

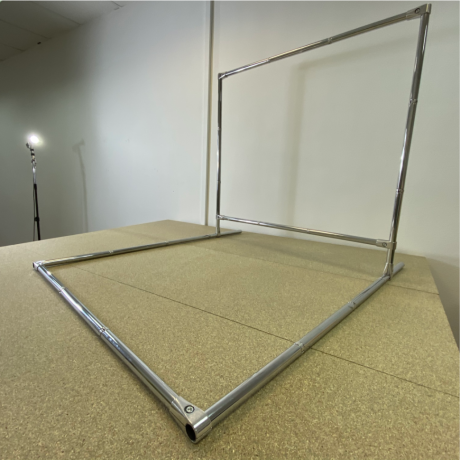

Стойки больших размеров можно трансформировать в угловые.
