KerosinkA › Блог › Съёмный подстаканник в машину. Моя версия.
В новых машинах с цельнопластиковыми салонами, такой радости, как подстаканники, нынче завались! Но как ни прискорбно, в некоторых моделях прошлых лет с этим делом прослеживается явный дефицит. На пример на нашей 80-ке совершенно аскетичная торпеда и борода с лузой непонятного предназначения, рядом с ручкой РК, в которую ни стакан толком не поставить, ни мусора всякого не натолкать.
В американских топовых комплектациях предусмотрен один выдвижной подстаканничек над магнитолой, найти который на вторичном рынке нереально! Да и новый денег стоит немалых при том, что установить в него можно далеко не любой стакан.
На бардачке подлокотника между сидений, сбоку тоже имеется некое приспособление в виде чашки, но его расположение неудобно как для водителя, так и для задних пассажиров. В основном эта чашка, подобно передней забивается всяким мусором и бестолковой мелочью.
Сначала были предприняты попытки найти какие нибудь готовые решения по этому вопросу, но качество предлагаемых подстаканников и схем их крепления оставляло желать лучшего.
Тогда пришлось искать аналоги, с возможностью адаптации под свои цели, на других рынках.
Сразу подвернулись подстаканники для бутылочек на ручку детской коляски.
Разных видов их миллион! На любой вкус и кошелёк. Все эти конструкции объединяет несколько очень важных особенностей: во первых на самом подстаканнике в большинстве случаев присутствуют удерживающие лепестки, позволяющие удерживать ёмкости разного диаметра, во вторых, крепление подстаканника одноточечное, быстросъёмное и достаточно надёжное на отрыв. В третьих, ответную часть возможно установить на любую поверхность и при наличии нескольких точек в салоне переставлять подстаканник в любое нужное на данный момент место или убирать совсем. Некоторые владельцы внедорожников применяют эти подстаканники в штатном виде, прикрепляя струбцинку на ручку торпеды перед пассажиром. Однако это единственное и не самое удобное в дороге место для подстаканника, которым чаще пользуется водитель, а не пассажир.
В моей версии был приобретён подстаканник с креплением на цилиндрическую пуклю к струбцинке. Это позволило легко воспроизвести аналогичное крепление из фторопласта с креплением на винт впотай. Было нарезано несколько таких деталек и теперь при желании можно будет установить подстаканник в любое удобное место. Для установки потребовалась дрель, сверло Ф9мм и резьбовая заклёпка М6.
В понравившееся место была установлена заклёпка и закреплена винтом пукля.
На пуклю устанавливается стакан, который имеет локеры, не позволяющие слетать с крепления при любом положении.
Подстаканник из дерева
Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как своими руками сделать необычный и уникальный подстаканник из дерева, да не из простого дерева, а из пород разной древесины, что делает изделие необычайно красивым.
Данный подстаканник, или лучше сказать подбаночник)) сделан специально для того чтоб охлажденный напиток помещенный в деревянную рубашку не получал теплоту исходящую от руки и наоборот, чтобы холодная банка не свела вам руку своим холодом. В таком положении напиток в банке дольше будет оставаться прохладным, что позволит длительное время наслаждаться прохладой лимонада.
Чтобы сделать такой подстаканник автор собрал у себя в мастерской обрезки оставшиеся после прошлой работы, распилил на стационарной циркулярной пиле рейки, пропустил через рейсмус. Далее сделал небольшой чертеж, а именно расчертил окружность с восьмиугольником внутри-это необходимо для правильной подгонки сегментов.
Распилив рейки на сегменты, затем их нужно склеить между собой чередуя породы древесины. Склеенные заготовки стягиваются резинкой и остаются в таком положении на протяжении 24 часов, затем полученные деревянные кольца уже склеиваются между собой в единую конструкцию и стягиваются под самодельным прессом, сохнет все это дело еще сутки.
После чего заготовка обрабатывается на токарном станке по дереву и ей придается уже законченная форма и вид.
И так, давайте внимательно рассмотрим весь процесс создания подстаканника.
1. древесина разных пород
2. столярный клей либо ПВА для дерева
1. стационарная циркулярная пила
2. токарный станок по дереву
3. наждачная бумага
4. струбцина
5. резцы
6. баллончик с лаком
Пошаговая инструкция по созданию подстаканника из дерева своими руками.
Первым делом автор подготовил обрезки древесины разных пород дерева.
Работа была проведена очень серьезная и кропотливая, но она конечно же стоит того, при том что материал по сути был использован из обрезков и хлама, а в итоге автор продаст изделие за неплохую сумму, как говориться «Отходы в доходы»
Данный пример можно использовать как идею для малого бизнеса;)
Пошаговая инструкция вам предоставлена, так что берем и делаем. Дерзайте друзья!
На этом все, всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
Hyundai Solaris Hatchback RedStyle › Logbook › Подсветка ниш подстаканников — изготовление своими руками.
Подсмотрел идею у Ivan-jpn и от нечего делать решил воплотить, но немного иначе…
Итак, нашёл на работе кусок оргстекла толщиной 3 мм, в запасе были шесть светодиодов синего цвета свечения диаметром 3 мм, а так же инструмент всяческий. Снял размеры с ниши подстаканников, изготовил бумажный шаблон. Потом шаблон был откорректирован и перенесен на оргстекло. После подгонки воплощения шаблона в оргстекле, родился такой чертёж дна ниши подстаканников
В получившемся изделии были выбраны пазы на глубину 2 мм для светодидов. Выбиралось это всё при помощи ручного гравера и фрезы, получилось следующее
Обе стороны вставки обработал наждачкой для придания матовости и удаления грубых царапин с поверхности, т.к. кусок этого оргстекла буквально валялся под ногами.
Корпуса светодиодов пришлось стачивать и делать плоскими, толщиной примерно 1,8 мм.

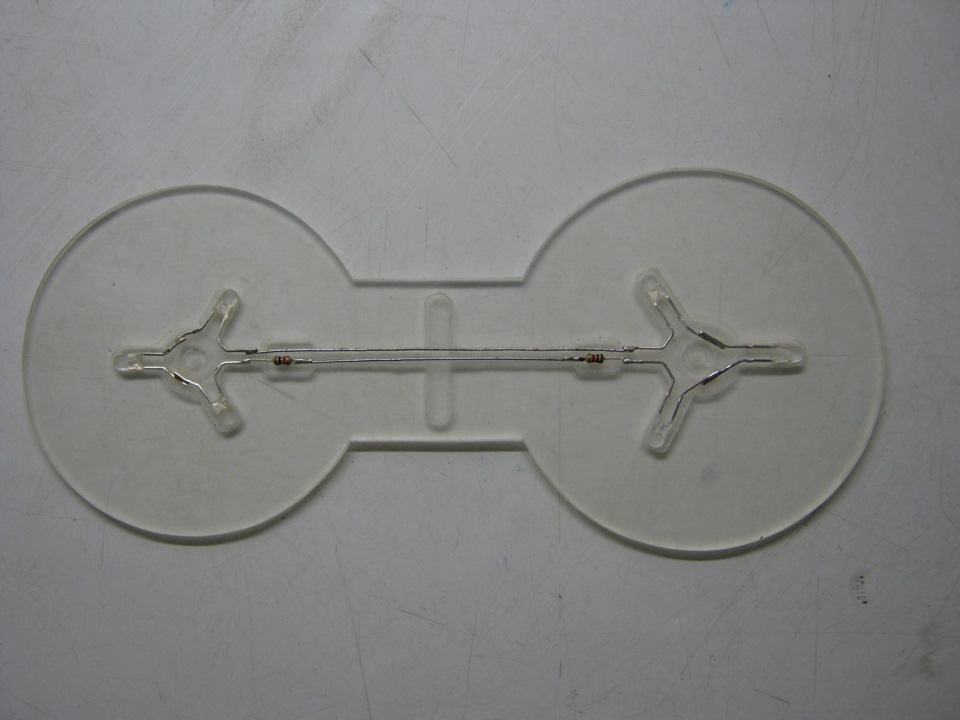

Затем выдернул из какой-то платы два резистора сопротивление по 1 кОм и, укладывая светодиоды и резисторы в пазы, спаял вот такую штуку
Всё сложено до кучи
На работе нашёлся Момент Эпокси, картинка из интернета, но похоже, был именно такой, с застыванием 1 минута, но я этого не знал, шприц был распакован и с него была содрана этикетка… Короче, я помучался, равномерно заполняя пазы, состав начал застывать прямо в смесителе, пришлось всё раздирать и чистить смеситель… В итоге, залить равномерно не получилось, к тому же, после чистки смесителя компоненты плохо стали перемешиваться и всё это долго досыхало…
Результат заливки светодидов
Пока эпоксидка совсем не застыла, при помощи канцелярского ножа, срезал всё выступающее вровень с поверхностью оргстекла.
Уже дома, точнее вчера, заклеил изнанку белой плёнкой ORACAL, чтобы улучшить рассеивание света внутри вставки. Хотел всё сделать плёнкой, но плёнки чёрного цвета дома не нашёл… И решил красить… Перенёс центра окружностей на лицевую поверхность, заклеил всё малярным скотчем. При помощи гравера заточил иголку в виде ножа и циркулем вырезал окружности в скотче, прорезал перемычки и удалил скотч в середине. Получился кантик по краю вставки. К сожалению, опять не сделал фото, но всё будет понятно по дальнейшим фото))).
Лицевую сторону начал красить из балончиков. Нанёс в два слоя белую эмаль, с промежуточной сушкой в 30 минут, чтобы опять таки улучшить рассеивание света внутри вставки. Торцы вставки тоже были покрашены.
После высыхания белой эмали задул всё чёрной, в три слоя, с сушкой 30 минут между слоями, торцы тоже закрасил
Слои ещё не просохли полностью, для этого надо не менее 24 часов… Но я уже снял кантик из скотча ))) К сожалению, не обошлось без косяков, когда протирал плёнку на изнанке от краски, руки были в растворителе и я дотронулся пальцем до свежей краски… Остался мой отпечаток пальца и запотевание от паров растворителя на глянце, а так же, при включении, просвечиваются точки от иголки…
Ну и как оно светится. Как не переключал режимы на фотике, всё равно уходит в белое свечение… Реально светит синим.
В машину пока не ставил, что-то разочаровался своими косяками, да и времени особо нет на это… Если вообще установлю в машину, то сделаю отчёт.
Спасибо всем, кто зашёл и дочитал до конца!
Всем удачи и драйва! Ну и конечно, высказываем своё мнение и критику)))
Изготовление и установка своими руками подстаканника в автомобиле
Автомобиль – это не только удобное средство передвижения, но для активных водителей ещё и место, в котором приходится проводить львиную долю своего рабочего дня. Для таких владельцев принципиальным, жизненно важным понятием является комфорт и уют в машине, что заставляет усовершенствовать и укомплектовывать салон разными «мелочами», непредусмотренными автопроизводителем, однако, существенно упрощающими быт водителя. Одним из таких элементов комфорта является подстаканник, который мало в каких машинах идёт в комплектации салона с завода, однако, причисляется большинством водителей к неотъемлемым устройствам в авто. Подстаканники в транспортные средства активно предлагаются на авторынках, представлены в шикарном ассортименте, однако, их стоимость нельзя отнести к демократичной, а установка требует определённых доработок и творческого мышления водителя. Это заставляет автовладельцев искать иные пути решения проблемы, как укомплектовать машину подстаканником. В этой статье расскажем о вариантах, как изготовить и установить подстаканник в машину своими руками с минимальными капиталовложениями из подручных материалов, при этом сделать это креативно, чтобы его декоративное оформление «вписывалось» в интерьер салона.
Инструкция по изготовлению подстаканника в машину.
Подстаканник: правильная эксплуатация и практичность держателя
Что такое подстаканник, объяснять нет потребности, так как название держателя говорит само за себя: элемент, предназначенный для установки стакана. Этот компонент имеет цилиндрическую форму, что позволяет установить стакан или бутылку с водой в машине, с исключением возможности опрокидывания жидкости в пути. Подстаканники чаще всего актуальны для людей, которые регулярно эксплуатируют свою машину, например, таксисты, курьеры, и для водителей, часто путешествующих с семьёй и детьми. Купленный чай или кофе в дорогу держатель позволяет оставить до остывания в подстаканнике, без необходимости в длительной остановке.
Большинство транспортных средств не имеют в штатной комплектации салона подстаканников, однако, их потребность в автомобиле является безоговорочной, а спрос, как известно, всегда порождает предложение. Современный рынок автомобильных товаров предлагает потребителям широчайший выбор подстаканников, которые отличаются как по внешнему виду, так и по особенностям крепления, материалу изготовления и конструкции. В продаже имеются как раскладные держатели, которые можно сложить, если нет необходимости в их эксплуатации, так и стационарного образца. Материал изготовления также может быть разнообразным: от обычного пластика до металла. Наибольшей популярностью пользуются подстаканники, изготовленные из пластика, имеющие складную конфигурацию. Они относятся к категории универсальных держателей, однако, для установки потребуется креативный подход, чтобы найти место для установки этого элемента. Нередко возникают ситуации, когда универсальный держатель нет возможности установить, в силу отсутствия свободного места или по каким-либо другим причинам, что заставляет автовладельцев искать иные варианты решения проблемы. Самым популярным методом урегулирования вопроса выступает самостоятельное изготовление подстаканника из подручных материалов. Рассмотрим варианты, которые позволяют укомплектовать салон машины подстаканником без значительных капиталовложений.
Варианты самостоятельного изготовления универсальных держателей
Для самостоятельного изготовления подстаканника в машину от автовладельца требуется только желание добиться успеха и творческое мышление, при этом для держателя могут быть использованы разнообразные материалы. Во Всемирной паутине, на автомобильных сайтах, где умельцы выставляют свои творческие тюнинговые работы, имеется масса картинок с технологией изготовления подстаканников. Наиболее популярным вариантом изготовления держателя является технология, которая предусматривает использование деревянной основы. С этой целью автовладельцы применяют, как базовый материал, фанеру, из которой с помощью лобзика выпиливают кольца диаметром, немного меньше поперечного размера стандартного стакана, что позволит подстаканнику удерживать ёмкость. Склеивают кольца эпоксидным клеем, усовершенствуют дизайн посредством имеющихся в наличии лоскутов кожи или специальных материалов для обивки салона, устанавливают декорированный элемент в подий.
Вторым, не менее популярным методом изготовления подстаканника является его произведение из оргстекла, хорошо поддающегося обработке. Для установки держателя чаще всего применяется двусторонний скотч, а в качестве поддерживающего ёмкость элемента может быть применён декоративный мешочек, сделанный собственноручно или сетка. Ещё один способ изготовить подстаканник в авто своими руками – использовать кольцо трубы, крепление которого монтируется из впаянного оцинковочного материала, а в качестве «обхвата» для стакана или бутылки можно использовать, как и в предыдущем случае, мешочек, или же самостоятельно сплести оригинальную сетку из шёлковых нитей. Рассмотрим в деталях вариант изготовления самого популярного и надёжного среди автовладельцев универсального держателя для стакана, монтируемого на консоль коробки.
Инструментарий и необходимые материалы
Изготовление подстаканника, монтируемого в консоль коробки переключения передач, по трудоёмкости относится к непростым задачам, требует от исполнителя аккуратности, чтобы результат был положительным не только по критерию эксплуатационных свойств, но и по показателю эстетичности. Если автовладелец подойдёт творчески к работе, он сможет получить удобный и надёжный держатель уникального типа. Чтобы изготовить подстаканник в автомобиль своими руками исполнителю понадобятся такие инструменты, как дрель, ножницы и пассатижи. Из материалов нужны будут разъёмы пластикового типа под розетку и соединения из ПВХ труб, с диаметром на восемьдесят миллиметров, силиконовый герметик и клей, картон для изготовления макетов, фломастер для осуществления разметки. После подготовки всех необходимых для работы материалов можно приступать к непосредственному изготовлению и монтажу подстаканника.
Пошаговая инструкция изготовления и установки держателя для стаканов в авто
Установка держателя этого типа предусматривается на консоли коробки передач, что в дальнейшем обуславливает удобство эксплуатации подстаканника по назначению как водителем, так и пассажирами. Монтаж предполагает масштабный объём работ с консолью, потому для выполнения процедуры её лучше снять со штатного места, предварительно отметив зоны, где удобней всего разместить тюнинговые элементы. Автор изготовления такого типа держателя рекомендует одновременно монтировать два подстаканника, объясняя такую позицию более привлекательным видом приспособления и большей универсальностью. Дальше потребуется вырезать шаблоны из картона или плотной бумаги в форме круга, диаметром, соответствующим наружному размеру трубы. Для этого можно использовать обычный циркуль или, при отсутствии такого инструмента в хозяйстве, обвести по наружной стороне трубу, приложив её к картону. Вырезанный элемент прикладывается к консоли, круги обводятся фломастером, при этом расстояние между ними должно быть примерно два сантиметра.
В высверленные отверстия необходимо вставить подготовленные трубы, подогнав их по посадочному месту с обязательной шлифовкой краёв проёмов и труб: такая процедура необходима для достижения хорошего эстетичного вида изделия, а, с практической позиции, для предотвращения расшатывания труб в процессе эксплуатации подстаканников.
Следующий шаг – модернизация розетки путём удаления наружных элементов разъёмов на ней пассатижами, так как они будут мешать при монтаже. Дальше потребуется с тыльной стороны конструкции скрепить оставшиеся пластиковые элементы разъёмов розетки и трубы, используя клей. После засыхания клея остаётся только зашкурить основание с помощью наждачной бумаги, обработать все стыковые места герметиком, для повышения виброустойчивости и прочности конструкции.
Заключительный этап работы предполагает установку консоли на штатное место после удаления излишков герметика и обработки рабочих поверхностей мелкой наждачной бумагой, что отобразиться на внешнем виде изделия в положительную сторону.
Модернизация подстаканника осветительными элементами
Тюнинг салона машины осветительными элементами – это уже не новшество для современных автовладельцев. Осветительные светодиодные элементы позволяют усовершенствовать интерьер салона авто в ночное время суток, придать ему таинственности и изящества, а также их наличие имеет практическое подспорье. Осветив важные детали в машине, водителю не придётся отвлекаться в процессе езды от управления автомобилем, приглушённый свет поможет с лёгкостью отыскать необходимую кнопку, деталь или приспособление в салоне. Подсветка подстаканников в машине позволит автовладельцу избежать неприятных моментов при их эксплуатации в тёмное время суток в виде ожога рук или перекидывания жидкости.
Самым простым вариантом выделения в темноте держателя для стаканов является приобретение специальной подсветки подстаканника USB, представленной в достойном ассортименте на рынке. Однако, стоимость такого приспособления далеко не демократичная, как для элемента автомобильного декора, стартует от тысячи рублей в бюджетном варианте. В последнее время многие автовладельцы интересуются, как и можно ли сделать подсветку подстаканников в машине своими руками, избежав существенных финансовых затрат. Ответ на этот вопрос положительный: для выполнения задачи понадобится тонкое оргстекло, светодиоды или иллюминационная лента, монтажная плёнка «оракал» или любой пластик чёрного цвета, небольшой отрезок провода для подключения светотехнического устройства к ближайшему элементу питания.
Для освещения подстаканника потребуется изначально вырезать из оргстекла круг диаметром, соответствующим внутреннему размеру дна держателя. Параллельно вырезается круг из чёрного материала, немного меньшим диаметром. Светодиоды устанавливаются в центр изделия из оргстекла, предварительно в детали потребуется высверлить для этого отверстие. После установки светодиода на оргстекло, по центру, клеится заготовленный чёрный круг, который будет служить гасителем бликов и яркого, мешающего управлению транспортом освещения. Остаётся только с помощью проводов, через просверлённое отверстие на дне подстаканника, вывести питание на ближайший блок, которым может выступать клавиша подогрева сидений, плафон подсветки ящика или любой другой источник электроэнергии. На подсветку держателя для стаканов лучше всего соорудить отдельную кнопку, которая позволит включать освещение при возникновении потребности.
Подведём итоги
Следуя описанным в статье методам, каждый автовладелец, при потребности и наличии желания, сможет самостоятельно доукомплектовать салон своего транспорта универсальным подстаканником собственноручного производства, усовершенствовать его вид светодиодной иллюминацией. Не бойтесь экспериментировать, зачастую спонтанные решения, в комплексе с творческим мышлением и изобретательностью творят чудеса. Помните: тюнинг салона – это не только удел профессионалов, каждый автовладелец собственноручно сможет усовершенствовать интерьер салона нужными элементами, а доработка в личном исполнении будет эксклюзивной.
