Подогрев задних сидений своими руками

Зимы в наших широтах нередко бывают чересчур холодными и морозными – такими, что согреться в салоне автомобиля даже с включенной печкой не так уж и просто. Конечно, в последнее время практически все машины укомплектовывают такой функцией как подогрев передних сидений, однако опцией подогрева сидений задних оснащены далеко не все модели авто. Зачастую подобная функция имеется исключительно у дорогостоящих иномарок, машины же бюджетного сегмента обычно ничего подобным не оснащены.

Так что же теперь – пассажирам, сидящим сзади, замерзать, или данную проблему все-таки можно как-то решить?

Оказывается, нерешаемых проблем не бывает, а обогрев задних сидений автомобиля вполне можно устроить, причем сделать это самостоятельно. Ниже приведена краткая небольшая инструкция, которая способна помочь самостоятельно установить в авто подогрев задних сидений тем автомобилистам, у которых руки растут из правильного места. Безусловно, некоторые сложности в монтаже встраиваемых систем обогрева все-таки имеются, однако результат будет этого стоить.

Интересно! Бытует мнение, что встроенной функцией обогрева задних сидений оснащены исключительно самые дорогие модели авто, однако в модельном ряде у многих производителей имеются и вполне доступные автомобили, имеющие эту опцию – их средняя стоимость составляет около 25-30 тысяч условных единиц.

К тому же, установка обогрева сидений именно такого плана дает массу преимуществ: во-первых, при правильно проведенных работах ни интерьер салона, ни вид самих задних кресел не изменится, во-вторых, вся проводка будет скрыта, ну и, в-третьих, подключить такие обогреватели можно непосредственно к электросистеме авто, оставляя тем самым свободный доступ к прикуривателю.

Необходимые комплектующие для подогрева задних сидений своими руками

Приняв решение установить в автомобиле подогрев задних сидений своими руками, для начала стоит озаботиться поиском и покупкой всех необходимых для этого комплектующих.
В наше время в продаже имеется немало соответствующих комплектов для установки обогрева сидений, среди которых можно выбрать товар и на свой вкус, и подходящий по стоимости.

Наибольшей популярностью у нас пользуются встраиваемые нагревательные элементы производства Германии («Weako»), России («Емеля» и «ВО»), Китая («Autoline International») и Тайваня («Megalight»). Естественно, все эти комплекты и наборы отличаются как по своей стоимости, так и по качеству, а также универсальности и уровню надежности.

Обратите внимание! Китайские комплекты для установки подогрева задних сидений являются наиболее привлекательными по цене, но, вместе с этим, именно у них и наблюдаются более частые поломки, такие как обрывы или замыкания проводки, неравномерный обогрев поверхности сидения, поломка кнопок включения и прочее.

Большая часть подобных комплектов обладают возможностью использовать несколько различных режимов их работы: нагрев сидений, нагрев только спинок и одновременный обогрев и спинок, и сидений. Также такие устройства могут иметь различные температурные режимы.

Установка и подключение

После того, как все необходимое выбрано и куплено, можно приступать и к самому процессу самостоятельной установки подогрева задних сидений авто, при этом стоит быть готовым к тому, что монтаж выбранного комплекта займет по меньшей мере несколько часов.
Бесспорно, каждый может сам для себя выбрать последовательность выполнения этой работы, но в этой статье показан именно такой порядок действий.

Интересный факт! Некоторые модели недорогих автомобилей без функции подогрева сидений, тем не менее, оснащены необходимой для ее подключения проводкой и комплектующими, что делает последующий процесс самостоятельно установки обогрева сидений более легкой.

Монтаж и вывод кнопок в подлокотнике

Для начала следует определить место, где будут располагаться кнопки, включающие и регулирующие подогрев задних сидений машины, к примеру, весьма удобным будет вариант их размещения в подлокотнике. Если такового в автомобиле не имеется, то его вполне можно приобрести отдельно, при этом выбирая подлокотник с уже имеющимися проемами для кнопок. В другом случае отверстия для кнопок обогрева придется вырезать самостоятельно.

Важно! В некоторых случаях кнопки включения и выключения обогрева задних сидений лучше расположить на приборной панели в непосредственно зоне видимости водителя, тогда именно он может управлять данной функцией. Подобный вариант будет особенно полезен в случае отключения подогрева за ненадобностью.

Прокладка проводки

Следующим этапом будет прокладка проводки, причем выполнить эту задачу необходимо таким образом, чтобы провода, подключенные к нагревающим элементам, не мешали пассажирам и не портили эстетичный вид салона авто. Поэтому повода желательно прокладывать таким образом, чтобы была возможность затем спрятать их в имеющихся элементах конструкции автомобиля.

Важно! Не стоит прокладывать проводку в тех местах, где ее могут повредить, в частности, крайне не рекомендуется, чтобы провода находились под ногами пассажиров.

Подключение к сети

Далее идет, собственно, подключение проложенной проводки к сети. Конечно, проще всего будет подключать комплект обогрева сидений к прикуривателю, правда, подобный вариант сделает его недоступным для использования. Альтернативой, причем весьма неплохой, может стать подключение обогревателей напрямую к аккумулятору автомобиля.

Стоит принять в расчет, что в холодное время года при включении всех обогревающих устройств в машине нагрузка на аккумуляторную батарею будет достаточно высокой, поэтому некоторыми возможностями, скорее всего, придется пожертвовать (к примеру, обойтись без прослушивания музыки).

Демонтаж задних сидений

Ну и, в конце концов, можно переходить к одному из самых важных этапов процесса монтажа подогрева задних сидений своими руками – установке самих нагревателей. Вот только для начала сидения необходимо будет демонтировать, а затем аккуратно снять с них обивку.

Интересно знать! Некоторые устройства для подогрева сидений обладают дополнительной интересной функцией – они не включаются в тех случаях, когда на подогреваемом кресле никто не сидит.

Зачастую как раз именно эта задача занимает много времени и усилий, так как снять задние кресла новичку бывает совсем непросто.

Также необходимо проявить большую осторожность при снятии обивки с сидений авто – это необходимо проделать таким образом, чтобы ни в коем случае не повредить материал, ну а по окончании всех работ установить все обратно.

Установка нагревающих элементов

Ну и теперь наступает момент установки самих нагревательных элементов, которые крепятся под обивку сидений и на спинки (также под обивку). В стандартные наборы обогрева задних сидений входит двусторонний скотч или клей для того, чтобы прикреплять нагревающие поверхности к автокреслам, либо же сами обогревательные элементы оснащены самоклеящимися поверхностями. Но иногда автолюбители закрепляют их дополнительно каким-либо другим способом.

Важно знать! При установке подогрева задних сидений в морозную погоду желательно проводить такие работы в теплом гараже, так как по причине низкой температуры клей или самоклейка могут в значительной мере утратить свои клеящие свойства.

После того, как нагревающие элементы будут закреплены на сидениях, а провода выведены наружу, необходимо будет надеть обивку обратно на кресла и снова установить их в салоне автомобиля. После чего понадобится только подключить обогреватели и проверить их работу.

Важно! Далеко не все установочные комплекты подогрева сидений имеют защиту от короткого замыкания – в этом случае рекомендуется самостоятельно приобрести и подключить предохранители к системе обогрева.

Теплый результат

Итак, по окончании всей этой муторной и кропотливой работы, автолюбитель получит возможность пользоваться дополнительной опцией в своем транспортном средстве, правда, порадует эта функция, прежде всего, именно пассажиров задних сидений.

Источник

Лада Vesta Platinum › Бортжурнал › Самодельный подогрев задних сидений

Доброго времени суток.

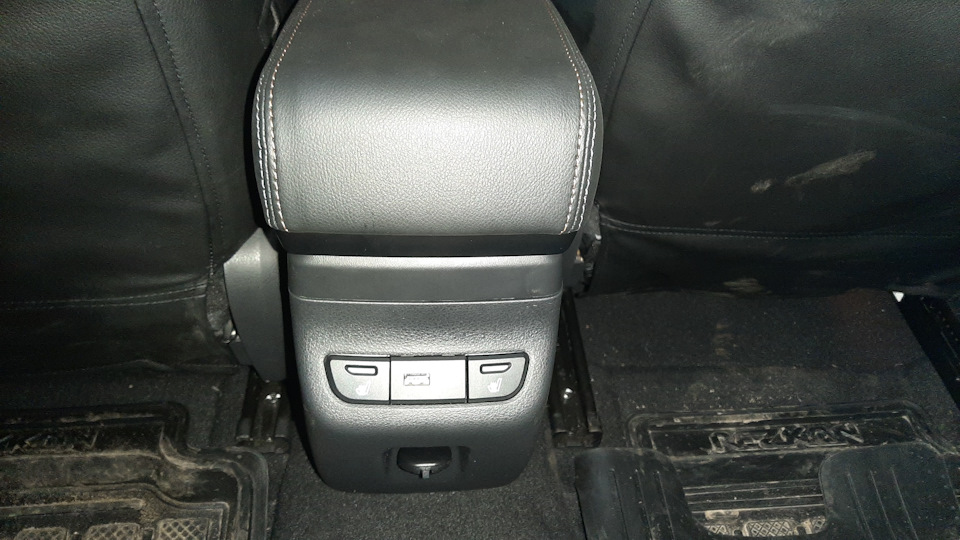

Когда приобретал подлокотник от Веста SW, сразу возникла мысль сделать его полностью функциональным, т.е. установить кнопки и сами подогревы задних сидений, а также — гнездо USB-зарядки и розетку на 12 В. Все это со всеми сопутствующими комплектующими (разъёмы, клеммы, провода) было со временем докуплено к подлокотнику и на днях реализовано.

Сначала сделал проводку для розетки 12 В и USB-зарядки. Провода «+» и «-» взял со штатной розетки около рычага КПП. «Плюс» взял со второго контакта XS1, минус — с третьего (по схеме) и протянул провода до задней крышки подлокотника, где располагаются розетка и USB-зарядка.

Далее проложил ещё три провода от кнопок подогрева передних сидений также до задней крышки подлокотника.

Один дополнительный провод обжал в клемму 1 (см.схему выше) для заднего левого подогрева, второй провод — в клемму 7 для заднего правого подогрева и третий провод — в клемму 3 для реализации подсветки кнопок задних подогревов и USB-зарядки.

Кнопки задних подогревов у меня без фиксации, поэтому я решил сделать подогревы не на реле, а на микроконтроллере. Схему для реализации блока управления нашёл здесь. Там же есть и прошивка для контроллера. Автор прошивки и самого устройства — человек с Украины, за что ему огромное спасибо. Прошил микроконтроллеры ATtiny13 без проблем, благо, что дома у меня есть программатор. Устройство работает отлично — лучше не придумаешь. Алгоритм работы его следующий: при нажатии на кнопку — включается режим 65% мощности, если менее чем через секунду ещё раз нажать кнопку, то включается 100% мощности. Если опять менее чем через секунду нажать кнопку, снова включается 65% мощности. Если из любого режима более чем через секунду нажать кнопку, то подогрев отключается. Включенный подогрев автоматически отключается через 10 или 20 минут (выбирается перемычкой) по таймеру. Я выбрал режим отключения — 20 минут. Для меня — самое то.

Чтобы раздельно управлять подогревами задних сидений, я развёл два таких устройства на одной плате. Полевые транзисторы IRLZ44 без радиаторов, просто запаяны в печатную плату. Абсолютно не греются.

Чтобы реализовать функциональность устройства в части отображения режимов работы — 65% или 100% мощности, пришлось повозиться с кнопками — доработать их. Доработки заключались в следующем. Не хватало одного контакта — вытащил из давно валявшейся у меня калиновской кнопки и запрессовал в веставскую кнопку.

Также пришлось к штатному (красно-оранжевому) светодиоду режима работы кнопки припаять встречно-параллельно ещё один — другой (зелёный). Ну и, разумееется, пришлось где-то перерезать дорожки, а где-то добавить соединения на плате светодиодов, чтобы получить нужную функциональность. Таким образом, при подаче (выдаёт микроконтроллер) на контакты С и D кнопки напряжения одной полярности — загорается один светодиод, а при подаче обратной полярности — загорается другой светодиод. Контакты A и В задействуются для питания светодиода подсветки кнопки, ну а, контакты 1 и 2 — это нормально открытый (НО) контакт кнопки, который замыкается при её нажатии.

Сами подогревы брал здесь.

Ниже небольшое видео демонстрации режимов работы блока управления:

Источник

Honda Civic Hatchback › Бортжурнал › Попогрейка или как сделать подогрев сидений своими руками.

Доброго зимнего времени, Господа!
Моя Хонда не оснащена подогревом зеркал, так же и нет подогрева сидений, к сожалению…
Появилось желание сидеть в теплом кресле — выхода два:
1. Покупаем готовое изделие типа «Емеля», и устанавливаем по универсальной инструкции (скорее всего греемся несколько недель и она перестает работать… статистика из отзывов). Покупаем у китайцев и тоже надеемся на то, что все сделано по уму. Варианты проще некуда. Если и перестанет работать, то или на выброс или разбираем и ремонтируем.
2. Делаем все сами, несем ответственность и даем гарантию за проделанную работу, ведь ваши руки, для вас же должны постараться.

Естественно я выбрал второй вариант. окинул бегло взглядом картинки с интернета, прочитал пару «уроков» как, что и куда… Сделал свои выводы и остановился на излучателе тепла в виде углеволокна в оплетке для телого пола. Заказал у китайцев 10 метров. Пришла посылка. Проводки толщиной 2-3 мм, очень мягкий и гибкие.
Из расчета на сайте 220 вольт на 10 метров, получилось, что на 12 вольт нужно 0.5 метра… Ок, подключаем — горячо! тем более в машине у меня рабочий вольтаж 14.5в.
Отмеряю один метр, подключаю на 12 вольт — тепло, но холодное кресло будет прогревать долго. остановил свой выбор на 0.75 метра. Прикинул, нужно 4 кусочка по 0.75. Как раз разложил на нужной площади, и все отлично получилось.
И так, теперь к делу. Получится «подстилка» размером с сиденье, потребяляет 2 Ампера с 12 вольт, греет на 65 градусов. Разогрев до приятно-теплого состояния через 3 минуты.
На один подпопник нужно:
4 отрезка кабеля по 75см.
8 гильзочек (паять не получится, только прессовать)
Провода 0.75мм2, длину сами определите.
Подкладки, прокладки, которые могут спокойно выдержать 100 градусов.
Предохранитель, я пока использую на 10 ампер (но еще тестирую)
Выключатель или можно смонтировать на кнопку подогрева стекла или еще чего нибудь.
Термостат, но это на усмотрение, я заказал, и до сих пор жду с китая.
Клей или нитки, и какой то каркас, если не хотите, чтобы такая подстилка елозила под Вами.

Что обрадовало — ошибок я не наделал, ничего не переделывал, все получилось за 1 день, а конкретнее, за 3 часа.

Пошагово:
— Нагрев в 60 градусов, рука еле держит. Но это не так горячо, когда Вы вошьете в сидение или материал. Я использовал звукоизоляционный материал.
— Паять углеволокно бесполезно, паять гильзы к проводкам ненадежно. Кто, что, и как, а я все прессовал.
— Толстые провода более 1мм в квадрате по сечению — нет смысла. Я использовал 0.5мм, за час работы вообще не нагрелись.
— Плюс и минус лучше делать по разным сторонам и обязательно все изолировать.
— Я все проклеил 88 клеем, вот именно просто все залил и склеил, это не даст ничему смещаться, рваться и тянуться.
Вот и все, вроде. Дома все испытано от работающего компа, завтра поеду устанавливать в машину, так что будут добавления и может быть исправления…

Источник

Сообщества › Кулибин Club › Блог › Установка обогрева сидений на любое авто своими руками

Установку обогрева сидений я делал и на ВАЗ 2110 – 2000 года и на своей Камрюхе – на которой установлен салон от БМВ 2006 года

, а теперь с этим столкнулся на Ауте (сокращенно от Outlander)

Так как мне достался комплект сидений из Англии без обогрева.

А кожа без обогрева нашими зимами – крайне не практично. Родные элементы на Аут я да же не искал, уже сталкивался ранее, что почти на все машины они продаются вместе со шкурками (или обивками) сидений – а по цене это космос.

Отдельно отвлекусь: когда искал сиденья – опционально искал с подогревом, но уже сталкивался с тем, что в б/у сиденьях он попросту может не работать (именно с этим например столкнулся купив салон от БМВ который стоит на Камри) так что был готов мудрить, а уже когда нашел салон за привлекательную цену, решился на инсталляцию четырех нагревательных шин.

С одной стороны, если бы купить сиденья с подогревом, можно было бы купить родной блок, кнопки, жгут и собрать все штатно. Но это было бы ещё + к цене сидений, в добавок, я проверил и убедился, что у меня нет питания на блоке предохранителей для обогрева, так что мудрить все равно бы пришлось.

С другой, нагревательные шины, я уже вставлял в сиденья от БМВ (повторюсь сейчас они стоят на моей Камрюхе) и к слову скептиков: я то же думал и боялся что это ненадежно, когда прогревал машину – боялся включать подогрев и уходить и т.д. И знаете, что самое смешное? Я менял подогрев нижней подушки на водительском сиденье, а через полтора года сгорел подогрев (с прогоранием кожаной обшивки) на пассажирской подушке – так что – выводы делайте сами.
Первый раз когда столкнулся с установкой обогрева, хотел купить комплект шин (нагревательных элементов) и жгуты – от ВАЗ, вместе с кнопками и т.д. – но когда узнал цену – отказался от этой затеи, так как подогревы ВАЗ то же не отличаются надежностью…

И выбор пал на самые дешевые подогревы, – которые продаются в ассортименте от 200 до 400 рублей. Типа такого:

В первый раз, я купил один из самых дешевый внутри которого, оказался самый простейший обогрев из фольги, на пластике.

Источник

Как организовать обогрев сидений своими руками и не совершить ошибок?

Далеко не всякий современный автомобиль оборудован подогреваемыми креслами, такое оборудование зачастую доступно только в топовых комплектациях. И хоть спор вокруг полезности опции не утихает, большинство водителей все же отдают предпочтение этой комфортной функции и устанавливают нагревательный комплект самостоятельно.

Какой обогрев сидений можно установить своими руками: типы нагревательных элементов

Рынок автоаксессуаров в нынешнее время способен удовлетворить практически любые требования автомобилистов. В полной мере это касается изделий, предназначенных для подогревания кресел, которые выпускаются двух типов:

Чехлы и накидки

Перед тем как сделать сделать подогрев сидений своими руками нужно знать, что первый вариант отличается низкой ценой и простотой установки. Достаточно надеть чехол на кресло, подключить, и комплект готов к работе. Обычно нагреватель включается в гнездо прикуривателя, но возможны и клеммные соединения. Однако этот тип организации обогрева имеет и ряд существенных недостатков:

Есть еще одна проблема. В гнездо прикуривателя многие водители включают другие гаджеты, например, GPS-навигатор, видеорегистратор, зарядное устройство для телефона. Применение разветвителя не выход из сложившейся ситуации – нагревательный элемент потребляет значительное количество энергии и предохранители могут не выдержать. Кроме этого, возникает угроза пожаробезопасности автомобиля.

Встраиваемые модели

Владельцев авто, которые решили организовать обогрев сидений своими руками, данный вариант смущает сложностями монтажа. Здесь их можно обнадежить – подробные рекомендации бывалых автолюбителей помогут выполнить монтаж всем, кто умеет держать отвертку в руках. Достаточно внимательно изучить предлагаемую технологию и иметь номинальный набор инструмента. К тому же преимущества встраиваемых систем по сравнению с накидками очевиден:

Поскольку с нагревательными чехлами и накидками все понятно и их инсталляция вопросов абсолютно ни у кого не вызывает, то ниже речь пойдет о встраиваемых системах.

Коротко о выборе нагревательных элементов

Ассортимент элементов, которые монтируются непосредственно в тело кресла, довольно обширен. Это позволяет сделать оптимальный выбор исходя из конструктивных особенностей салона и его компонентов, а также финансовых возможностей владельца. Наиболее популярна продукция из России, Китая, Тайваня и Германии. Вот несколько примеров моделей:

Естественно, все модели отличаются как в плане качества изготовления, так и по цене. Владельцы, которые уже знают, как сделать грамотно подогрев сидений своими руками, уверяют, что высокая стоимость немецкого оборудования компенсируется его надежностью и универсальностью. Его элементы оснащены защитой от перегрева и имеют несколько режимов работы.

Российские образцы нагревательной техники практически не уступают немецким, в качестве нагревательного элемента используется армированный кабель или углеродное волокно. В комплект входят электронный регулятор температуры и защита от перегрева.

По цене привлекательны изделия из Китая, но чаще всего на этом все достоинства заканчиваются. Как отмечают наши автолюбители, основными неполадками таких комплектов являются:

Практика: как сделать своими руками стационарный подогрев сидений?

Итак, выбор сделан и обогревательный комплект куплен. Осталось подготовить необходимые материалы и инструменты. В их число входят:

Ко всему можно добавить, что набор материалов может различаться в зависимости от комплектации изделия. К примеру, если нет проводов или разъема предохранителя, то их нужно приобрести. Для проводки подходит многожильный провод сечением 2,5 мм².

Перед тем как своими руками организовать обогрев передних сидений, особое внимание следует обратить на размещение кнопок управления, которые идут в комплекте. Важно изучить способ их крепления и размеры, поскольку есть вероятность, что кнопки не станут на штатное место. Тогда придется выбрать другое место или же приобрести управляющие элементы для конкретного авто. Далее все работы выполняются по следующей схеме:

Важно! Автомобилисты, уже знающие, как сделать своими руками стационарный подогрев сидений, рекомендуют обратить внимание на укладку проводов, которые идут от регуляторов к нагревательным матам. Ни в коем случае их нельзя укладывать внатяжку, необходимо оставить запас на случай, когда кресла будет нужно отодвинуть.

Подключение нагревательных элементов

Каждый уважающий себя производитель комплектует установочный набор инструкцией по подключению агрегата к бортовой сети автомобиля. Если данный этап вызывает определенные сложности или вы неуверены в своих силах, то лучше сразу обратиться к специалистам-электрикам.

Для тех же, кто уверен в собственных силах, будут полезны следующие рекомендации:

Для примера ниже представлена схема подсоединений комплекта «Емеля УК».

Важно! При правильно собранной схеме обогрев будет функционировать только при включенном зажигании. В противном случае, забыв выключить систему, вы рискуете утром запускать двигатель «с толкача» или с помощью прикуривания , потому что аккумуляторная батарея разрядится.

Как сделать самостоятельно встраиваемый подогрев задних сидений на автомобиле?

Данная опция встречается довольно редко на машинах бюджетного класса. Для некоторых автомобилистов она не представляет интереса, но для тех, у кого большая семья теплый задний диван не будет лишним. Технология установки и подключения оборудования идентична вышеописанной.

Чтобы реализовать подогрев задних сидений встраиваемый понадобятся два нагревательных комплекта. Несмотря на то, что процесс монтажа выполняется по аналогии с передними креслами, стоит вкратце рассмотреть основные переходы:

В качестве «массы» некоторые автолюбители рекомендуют использовать крепление ремней безопасности, контакт получается вполне надежный. Кнопки включения каждый размещает по своему усмотрению. Например, это может быть тыльная часть переднего подлокотника или же двери. Такой вариант позволяет пассажирам регулировать температуру по своему усмотрению.
