Подогрев омывайки своими руками

Лада 2107 › Бортжурнал › Подогрев (обогрев) веерных форсунок (жиклёров) омывателя лобового стекла своими руками (часть 1)

Когда днём теплее и идёт снег, а ночью начинаются морозы, то машина обычно покрывается коркой льда, салон стёкла и тп отогреть не проблема, а вот жиклёры замерзшие или не льют совсем или льют кое как.
Из за чего дворник шаркает по сухому стеклу. Начитался насмотрелся и решил, что веерные форсунки самый оптимальный летний вариант, но чтобы не менять что либо на лето на зиму было решено найти форсунки с подогревом. Читал что у волги есть форсунки с подогревом поискав в местных магазинах нашёл сие изобретение, но не веерные а обычные с 2 отверстиями. Принёс домой, собрал тестовый стенд для проверки работоспособности и заметил что обе брызгалки текут со всех щелей вскрытие показало, что внутри стоит сопротивление(резистор) и очень плохое качество изготовления из за чего бы пришлось использовать герметик или что то подобное для устранения течи из щелей корпуса…

Можно купить жиклёры от иномарки но сейчас они продаются по космической цене по 1500 — 2000 хотя без подогрева такие же 200-300 отличаются также наличием сопротивления из за которого и происходит нагрев.

Всё взвесив и обдумав было решено купить обычные веерные форсунки вроде бы для ваз 2110 (ЖИКЛЕР ОМЫВАТЕЛЯ ВЕЕРНЫЙ /ТИП G/ цена 50р шт.) и сделать из них форсунки с подогревом установив нагревательный элемент.

Купил резисторы у нас в магазине 20р штука, а если в чип и дип брать то там по рублю по 2 🙂
4 шт. 0,25 Вт 200 Ом
4 шт. 0,25 Вт 300 Ом

100ом перегорали сразу 150ом слишком сильно грелись и я побоялся, что пластик будет плавиться

решил просверлить форсунку в длину, чтобы резистор оказался внутри корпуса и сделал 2 отверстия

вот примерил как будет резистор крепиться

паял грубо говоря в первый раз в общем паять не умею ну по крайней мере всё держится

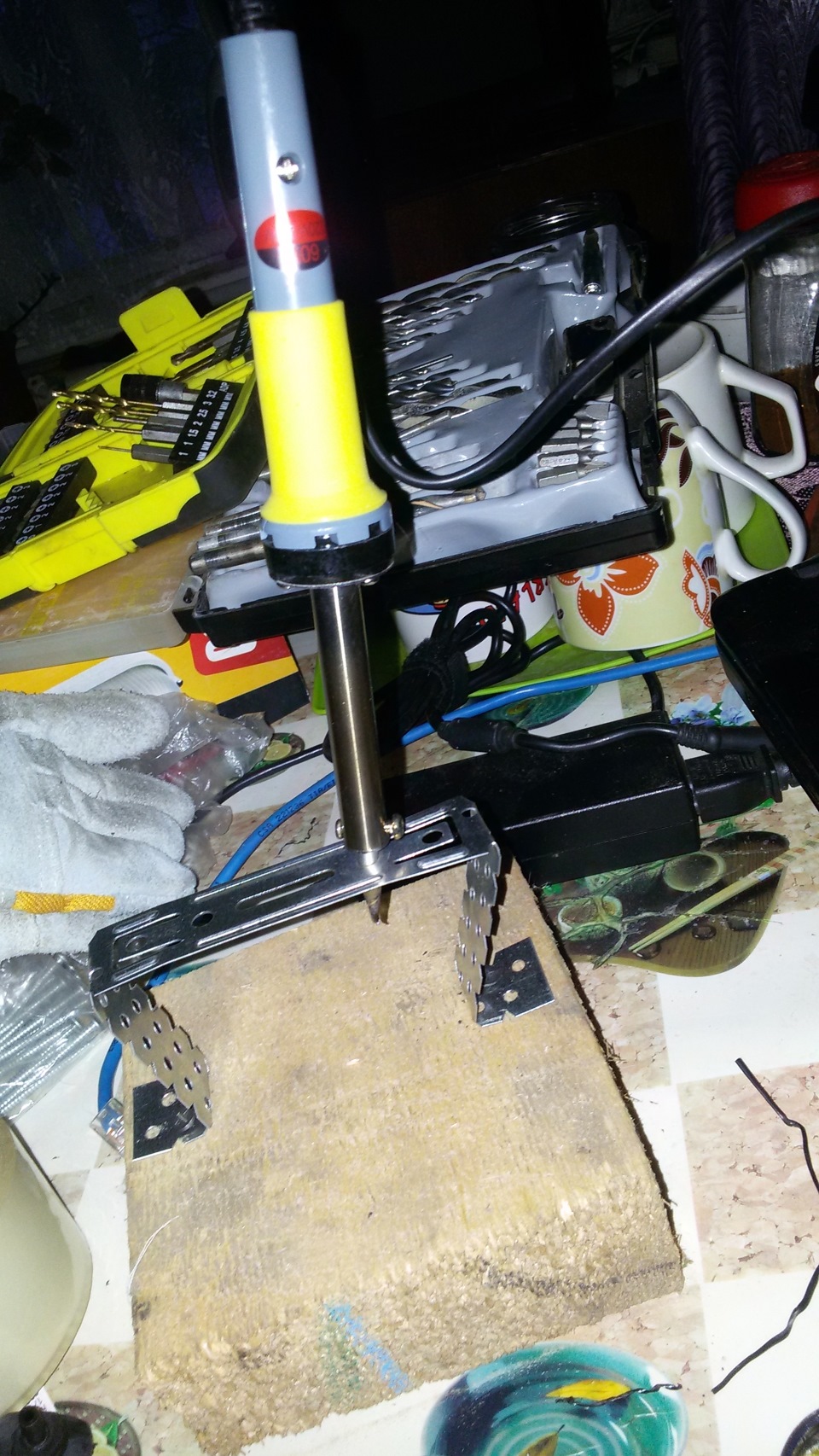

паял вот таким паяльником на 60 ват заодно сделал для него что то типо подставки

когда сверлил отверстия в форсунках осталась пластиковая стружка которую я решил не выбрасывать
и пустить её в дело. И прибегнув к помощи ранее упомянутого паяльника заплавил лишние отверстия

вот что получилось в итоге

После чего решил проверить работоспособность подключив напрямую к аккумулятору. Насыпал снега на сопло и спустя 2 минуты снег начал понемногу таять, значит нагрев есть форсунка слегка тёплая я думаю что при более длительном подключении она наберет необходимую температуру и сопла после стоянки будут нормально поливать.

Т.к. форсунок у меня было куплено 6штук (для проб и ошибок) думаю купить сопротивление 150 ом и собрать также и сравнить результат.

Источник

Несколько способов подогрева системы омывания лобового стекла

Поскольку бачок омывания на ВАЗ 2110 находится достаточно далеко от форсунок, к процессу модернизации нужно подходить комплексно. Если для омывания будет использоваться вода, то подогревание ее только в бачке при морозе будет недостаточно, она будет замерзать на пути следования к форсункам или в самих форсунках. Потому подогревать также нужно форсунки и трубки, по которым будет следовать омывающая жидкость.

Материалы и инструменты для тюнинга:
— система для подогрева бачка «Гейзер» или нагревательные элементы для сидений (в зависимости от выбранного способа);
— шланги, трубки, хомуты;
— режущий инструмент;
— отвертки, плоскогубцы и прочий инструмент.

Необходимые материалы зависят от способа подогрева того или иного элемента системы.

Процесс модернизации системы омывания:

Подобную систему можно собрать и самостоятельно, это позволит сэкономить. Для этих целей понадобится полметра медной трубки диаметром 8 мм. Важно использовать только медь, так как сталь приведет к образованию ржавчины. Еще будут нужны четыре хомута и пароотводящий шланг радиатора.
Медную трубку нужно изогнуть, из нее можно изготовить спираль. Но, по словам автора, даже ровной трубки будет достаточно, чтобы подогреть жидкость до нужной температуры. Вместо меди можно использовать резиновый шланг, но его теплопроводность невысокая и жидкость будет нагреваться не так эффективно.

Далее трубка вставляется в бачок любым удобным способом. Самое главное, чтобы она не давила на стенку бачка, иначе при морозе он может треснуть.

В первом случае для подогрева форсунок можно использовать антифриз или тосол. Это можно сделать в том случае, если форсунки размещены на жабо, а не на капоте.

Сперва от расширительного бачка нужно отсоединить пароотводящую трубку, которая идет от печки. Далее нужна медная трубка длинной около 15 см, она вставляется в конец шланга от расширительного бачка, а на другой ее конец надевается новый шланг пароотвода. Теперь нужно разобрать жабо и проложить шланги прямо под форсунками. Теперь при работе двигателя трубки будут нагреваться, и таким образом будет происходить подогрев форсунок.

Использование электричества для подогрева форсунок
Для подогрева форсунок можно приобрести специальные жиклеры, но их порой не так просто найти. Но это не проблема, их можно изготовить самостоятельно. Нагревательный элемент собирается из четырех чип-резисторов 1206 200Ом. Они соединяются параллельно. В пластике делается пропил нужной глубины, устанавливается нагревательный элемент, а сверху затем все это дело заливается эпоксидной смолой.

Источник

Подогрев омывающей жидкости в автомобиле: пять готовых систем + еще две самодельные

Еще раз о полезности подогревателя бачка омывающей жидкости

Небезразличны к температуре раствора и ПАВ – поверхностно-активные вещества, которые определяют его моющую способность. Коллеги из Авторевю на этот предмет даже заказывали эксперимент у профильной организации. На что им НИЦ Бытхим ответили, что при температурах ниже нуля ПАВ вообще не действуют, а уже при +20°C состав чуть ли не в два раза лучше справляется с загрязнениями.

Пять систем подогрева незамерзайки. Вам какую?

Над тем, как греть бачок в холодное время, задумывались как смекалистые водители, так и автомобильные компании, обсуждавшие идею в кооперации с производителями автоаксессуаров. Тандем технических решений вылился в целых пять схем обогрева стеклоомывающей жидкости:

Греем охлаждающей жидкостью

Система охлаждения двигателя используется для термоподогрева стеклоомывайки практически во всех иномарках. Пионером в вопросе рационального использования антифриза считается концерн Daimler AG: бачки автомобилей Mercedes-Benz оборудованы теплообменником, врезанным в контур циркуляции тосола параллельно, через тройники.

Владельцам ВАЗов такое решение знакомо по устройству Гейзер, массовый спрос на который пришелся во время серийного выпуска обновленного поколения Самара (ВАЗ 2113-2115), «десяток» и, впоследствии, Приор. Теплообменник размещался в резервуаре и подключался к узлу обогрева дроссельной заслонки.

Электрообогреватели

Самая простая альтернатива антифризному обогревателю – обычный электрокипятильник на 12 В. В солидном исполнении это устройство именуется как ТЭН для бачка стеклоомывателя. Схема установки во многом напоминает монтаж жидкостного теплообменника: кипятильник также крепится в заливной горловине. Отводящие провода включаются в сеть через силовое реле с кнопкой управления и, по желанию, оснащается диммером/термореле.

Еще проще в установке ленточные гибкие электронагреватели. Водозащищенная полоса опускается в бачок через заливное отверстие. Штатная крышка с сеточкой отправляются в гараж – горловина теперь прикрывается одетой на провод заглушкой, которая идет в комплекте с нагревателем. При выборе важно обратить внимание, чтобы эта самая крышка подошла по размерам на ваш бачок. Технология подключения та же, что и для кипятильника. Некогда подобную систему предлагала питерская фирма «Хорс», известная в первую очередь по силиконовым дворникам. Тогда это был полноценный комплект из подогревателя бачка, форсунок и магистралей, предназначенный для использования на автомобилях ВАЗ 2108-2109.

Особый интерес представляет обогрев резервуара снаружи. Бачок укутывают матами/электроподогревом сидения и, по аналогии с теплым полом, защищают полученную конструкцию теплоизоляцией. Влагозащищенных электропластин полно на Aliexpress, в роли электроподогрева кресел часто выступает комплект Емеля. Схема подключения стандартна – реле и кнопка, диммер/термореле – по желанию.

Проточный подогреватель – это нечто из области эксклюзива. Исходя из названия, он встраивается не в бачок, а в магистраль между бачком и форсунками. Устройство имеет небольшой резервуар на несколько мл, который заполняется незамерзайкой. Небольшая порция жидкости быстро нагревается и готова к использованию уже через несколько секунд после пуска двигателя. Согласно инструкции Термиуса и AlphaTherm HeatedWash AT-38OD, время нагрева составляет 15-20 секунд, а нагретой порции хватает на 3-4 секунды непрерывной работы омывателя стекла. Если вы решитесь на проточный подогрев, то не пренебрегайте правилами заправки бачка стеклоомывателя.

Подогреватели стеклоомывающей жидкости: плюсы и минусы

Что разделяет упомянутые пять методов обогревателей? В первую очередь, вид потребляемой энергии. Первый вариант предлагает закольцевать антифриз через резервуар с омывайкой и электроэнергия по сути здесь не нужна. Крайние четыре основаны на использовании электрооборудования, а потому греют только за счет ампеража, вырабатываемого бортовой электросетью.

Плюсы и минусы обоих классов очевидны. Врезаясь в систему охлаждения двигателя, мы увеличиваем количество соединений, а это лишний повод для течи. Но не этот факт является главным. Остается открытым вопрос терморегулирования, который обостряется в мороз, когда жидкость в резервуаре может быстро нагреться, а стекло еще будет холодным. Народная смекалка имеет на этот счёт предложения, как-то регулируемый термостат внутридомовой системы отопления и пр.

Мощные потребители, а все электронагреватели относятся к этому классу, дают изрядную нагрузку на генератор. Зато с регулировкой температуры вопросов не возникает: кипятить можно вручную, клацая кнопку, через диммер или с помощью термореле.

В рамках класса электронагревателей аутсайдером считается наружный подогрев бачка по контуру. Вокруг проточного обогрева – одни споры. С одной стороны, он не греет бак, с другой – порция нагретой незамерзайки готова уже через полминуты работы двигателя. Опять же, это и плюс, и минус: можно вмиг растопить лёд, но есть риск нарваться на термоудар, отчего непрогретое лобовое стекло треснет.

Впрочем, вероятность термоудара полностью не исключена даже при использовании жидкостных теплообменников. Тот же Гейзер не рекомендуется к использованию на каленом стекле при низких температурах. В то же время ограничений для триплекса нет.

Подогреваемый бачок своими руками. Почему бы и нет!

Идея сделать все с нуля – хороша тем, что позволяет сконструировать обогрев под конкретный резервуар, приняв во внимание все особенности его формы. Хорошим тоном считается идти по пути унификации. Например, рассмотреть возможность установки бачка от другой машины, с уже встроенным нагревательным элементом.

Еще один вариант – приспособить аксессуар, предназначенный для совершенно другой модели или целей, под свои нужды. В качестве эталона нередко служит тот самый тольяттинский Гейзер или обычный электрокипятильник на 12 В из Ашана. По поводу использования Гейзера есть одна рекомендация – с первого дня эксплуатации системы на теплообменник желательно надеть капроновый чулок. Это обезопасит от возникновения накипи, которая забивает насос и форсунки.

Варианты полного Handmade тоже имеют право на жизнь. В числе популярных самоделок – гнутые трубки малого сечения под антифриз и набор керамических сопротивлений, работающих по принципу гибкого нагревательного элемента.

Самодельный теплообменник

Основой конструкции служит медная трубка от топливной магистрали. Требование одно – наружный диаметр должен быть таким, чтобы патрубки системы охлаждения с натягом сели на вход и выход. Их, к слову, также следует приобрести. Еще понадобятся два тройника и хомуты. При изготовлении следует придерживаться определенных правил:

Электронагреватель

Главный ориентир здесь – мощность нагревательного устройства. Для трехлитрового бачка приемлемой считается цифра не менее 100 Вт. Греть будем сопротивлением (резистором). На его роль претендует мощный керамический радиоэлемент с номинальным сопротивлением около 2,2 Ом. Внутри него, как правило, расположена нихромовая спираль.

Схему желательно сперва собрать в макетном исполнении, чтобы проверить как конструкция будет греть ту же пятилитровку с водой околонулевой температуры. Разумеется, оголенные резистор и провода в жидкость опускать нельзя – нужна предварительная влагоизоляция. Обычно ее создают с помощью высокотемпературных герметиков или эпоксидной смолы.

Ориентировочная нагрузка – 10А. Цепь обязательно содержит реле, кнопку управления, предохранитель. Термореле или диммер устанавливаются по желанию.

Источник

Subaru Outback BP 3.0 H6 VTD › Бортжурнал › Подогрев бачка омывателя, ТО и мелочи от японских инженеров

Начну в хронологическом порядке описание последних телодвижений с машинкой.

Ближе к концу декабря как раз подошло время проводить регулярное ТО.
Работы в общем стандартные, но с небольшими нежданчиками.

1) Заменили масло в двигателе (Motul 8100 X-clean 5w40). С предыдущей заливки 10 т. км назад масло не ушло, ну максимум грамм 50-100. И это с моей манерой то езды и вваливаниями бочком. В общем машинке спасибо 🙂
2) Масло в АКПП ATF-HP, по всей видимости не менялось около 30 т.км. Но было почти чистое, на всякий.
3) Обнаружили небольшой шум в роликах ремня, поменяли на всякий.
4) Решил сделать сход-развал, на всякий.
И тут понеслось…
Передние болты еле открутили, с матюгами, смазками, горелкой, судя по состоянию сход-развал не делали года два.
Задние, естественно под болгарку оба. Заодно поменяли и сайленты эти.
А так как дисочки у меня зачОтные

с железными нипелями и колпачками же…то конечно же один колпачок открутился вместе с ниппелем, прикис. Пришлось ставить пластиково-резиновый ниппель, какой был. А заодно и поставили гайки с широкой юбкой, чтобы не врезались в диск.

Выставили, все ок.
5) Ну и задние колодочки под замену.

Ну и пара слов про дисочки. Брал такие специально на зиму, т.к. в стандартных на предыдущем ауте нещадно забивался снег и не вычищался. Здесь же снег так же благополучно забивается, да еще и в дополнение к внутренней части диска прилипает и примерзает грязь. Спасает только то, что ершиком все же можно снаружи помучиться поскоблить грязь и снег, долго и весь в грязи, но помогает. В общем хотел как лучше, а не помогло, как всегда 🙂

Часть 2. Подогрев бачка омывателя.

Вспоминая наши московские зимы с московскими жирно-маслянными реагентами, которые не смываются толком ничем, витала в голове идея сделать подогрев бачка омывателя. Дабы жидкость была пожиже и потеплее, а не для того чтобы воду лить.

Вариантов подогрева было несколько:
1) Подогрев спиралью с тосолом, контур от двигателя. Но поблизости от бачка тонких шлангов не было, да и не нравится мне эта идея, завязываться на критически важные системы двигателя.
2) Подогрев тэном, аля кипятильник. Но тут свои нюансы, он должен быть всегда погружен в жидкость и не должен касаться стенок, плюс надо резать бачок, что очень не хотелось.
3) Собрать несколько хороших резисторов в термоусадку и бросить их на дно бачка, а провода из горловины. На всякий случай не стал экспериментировать.
4) Локальный подогрев шланга к жиклерам лобового стекла, обмотать патрубок радиатора. Но мне надо теплую воду и на фары и на зад.
5) Обмотать бачок нагревательными элементами снаружи.
Вариант с самым низким КПД. Но как мне показался самый простой, беспроблемный и без разрезания чего-либо.
Он и был выбран.
Закупил набор Емеля-УК, без всяких регуляторов, за 900 рублей. В наборе два мата со спиралями.

Итак выбрал день и направился в гараж к другу, понеслось:

Опыт в скидывании бампера уже имею, работы на 2 минуты.

Далее, бачок держится на 3-х винтах, их откручиваем и снимаем, там все интуитивно просто.
В магазине был закуплен термостойкий двусторонний скотч, им обклеили бачок.

Распотрошили тепловые маты от Емели, и начали обклеивать бачок.

Сверху еще раз двусторонний скотч. Была закуплена теплоизоляция для теплых полов, в которую и будет укутан бачок, чтобы тепловые спирали не грели просто так улицу. Теплоизоляция как раз и пошла на поклейку сверху.

За обклейку взялся друг, за дело взялся основательно, укутал бачок одним листом без лишних разрезаний, как ребенка 🙂

Ну а дальше пару раз снаружи обмотали серебристым скотчем для прочности и фиксации и поставили на место.

Естественно перед установкой все проверили — греет.

Провода вывели под капот и на этом день закончился, электрика осталась на следующий день.

Часть 3. Электрика или гАреть японским инженерам ваде.

Сказано — сделано. Скинул бампер, подключился к минусу моторчика. Соответственно для 4-х контактного реле управляющий плюс от акуума, минус от моторчика ветрового. Все отлично, проверил, работает.
Собрал назад бампер.
Далее сделал разводку для подогрева бачка омывателя с реле, освободившиеся провода протянутые в салон временно использовал для кнопки включения подогрева бачка.

В общем все собрал, реле спрятал в блок реле.

Появилась идея взять для в виде управляющего «+», «+» в блоке предохранителей и реле под капотом, быстро глянув схему, не увидел там «+» который появляется при ACC, нашел только «+» который включается при IGN. Время было позднее, вникать не стал, решил рискнуть на месте.

Пошел на улицу, нашел провод, подключился — работает. Перевожу зажигание из IGN в ACC — выстрел воды из под фар, через некоторое время сходит с ума моторчик печки. При переводе из OFF в ACC, воды нет, но начинает орать моторчик печки…понятно и тут неладное с «+» «-«. Получается что блуждающий «+» от моторчика в ACC попадает через реле на разъем где должен быть «+» и запускает, то что не должно еще запускаться в ACC… в общем даже не стал вникать. Выход один — цеплять управляющий «+» на «+» моторчика омывателя ветрового… а это еще раз скидывать бампер.

Проматерился, плюнул, ушел домой.

На следующий день, по известной схеме, скинул бампер — подключился к «+», одел бампер. Все, тут эпопея закончилась.

Однако эксперимент показал, что расход незамерзайки стал адским. Хорошо, хоть мотор омывателя фар стоит так, что когда он уже не моет, остается еще литра 1,5-2 в бачке. Теперь думаю поставить оригинальное реле от него, которое льет только 1-2 секунды (или что-то такое, надо изучить) и сделать доп. кнопку, включать его или нет. А лучше перед ним поставить реле РЕГТАЙМ2-12-1, которое будет подавать «+» только после секунды удержания кнопки омывания стекла. Получится фары будут мыться через секунду удержания кнопки и только в течение секунды. Должно помочь.

Часть 4. Задний дворник решил устроить забастовку.

В общем, как говорится, счастье не приходит одно. Вместе с блуждающими «-«/»+», перестал сам шевелиться задний дворник, пытается дернуться и тишина. Либо попал песочек в трущиеся детали, либо конденсат и примерзло что-то.
Кнопку нажмешь, выйдешь рукой проведешь по кругу. только так.

Подобное было на b12, пытался всю конструкцию разобрать, снять. но там что-то сложное. В итоге все решилось снятием дворника и поставив крышку в горизонтальное положение залил сверху шток WD-40, сначала покрутил руками, потом и само разошлось. Прошел год и проблем не было.

Тут я надеялся, что способ прокатит. Иии… да, способ прокатил. Только зданий поводок я снять не смог, закис на валу намертво. Но лил WD, преобразователь ржавчины (аналог WD), и грел горелкой шток докрасна. Разошелся, сейчас вроде ок.

Часть 5. Планы погреть все, что можно.

На будущее, планирую обязательно поставить подогрев форсунок омывателя ветрового стекла и запитать на кнопку подогрева зоны дворников. Уж очень хорошо мерзнут железные распылители. Ну и как бонус, возможно, таки обмотаю шланг подачи жидкости на ветровое о трубки подачи антифриза в салон.
Т.к. жидкость в бачке нагревается, но не так быстро как хотелось бы (мощность нагревательных элементов около 70 ватт). Хотя уже и через минут 20 парок от незамерзайки валит при омовении.

Часть 6. Собрал паззл.

Под конец года, благодаря «расторопности» экзиста почти полностью собрал наконец-то паззл под названием 4-pot суппорта и комплектующие для установки. Обо всем необходимом для этого писал ранее и давал ссылку на список. Остались еще две пластинки (слева внизу черные, есть 2, надо 4) и колодки.
